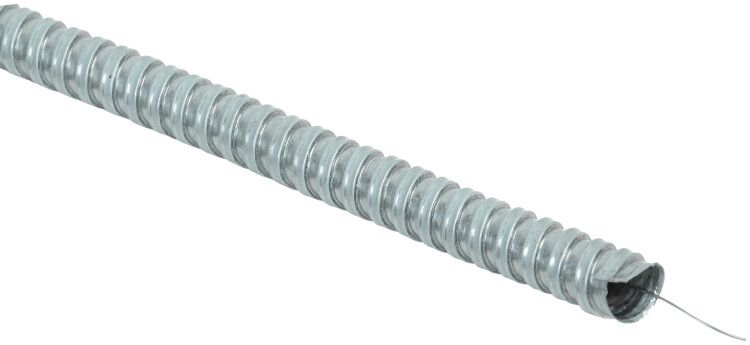

Металлорукав Р3-ЦХ-20 d20мм с протяжкой ELASTA (уп.50м) IEK CMP18-020-K00-050

Металлорукав Р3-ЦХ-20 с протяжкой d20мм (50м) от IEK предназначен для защиты кабелей и проводов от механических повреждений в промышленной среде. Благодаря гибкой оцинкованной стальной конструкции и встроенной протяжке, этот металлорукав упрощает прокладку и обслуживание электропроводки, особенно там, где требуется высокая прочность и долгий срок службы — до 10 лет.

Назначение и область применения

Металлорукав Р3-ЦХ-20 с протяжкой d20мм (50м) защищает электрические кабели и провода от ударов, перегибов, истирания и воздействия внешних факторов. Применяется в условиях, где важна механическая надёжность, но герметичность не обязательна — например, на заводах, в цехах, на элеваторах, в системах автоматизации. Иногда используется для транспортировки крупнодисперсных сыпучих материалов, таких как зерно, щебень или гранулы, в закрытых трубопроводах.

Технические характеристики

• Материал: оцинкованная сталь — обеспечивает corrosion resistance и долговечность;
• Диаметр: внутренний 20 мм — позволяет пропускать кабели с суммарным наружным диаметром до 18–19 мм;
• Длина: 50 метров — одна бухта, удобна для длинных трасс;
• Степень защиты IP40: защита от твердых частиц больше 1 мм, но не от воды — не подходит для влажных или открытых площадок;
• Температурный диапазон: от –60 °C до +50 °C — работает в холодных регионах и нагреваемых помещениях;
• Гибкость: высокая — легко изгибается вокруг препятствий без специальных инструментов;
• Обшивка: отсутствует — поверхность голая, что снижает вес, но требует осторожного обращения;
• Срок службы: 10 лет при соблюдении условий эксплуатации;
• Нормативный документ: ГОСТ 3282-74 — соответствует требованиям к стальным проволочным изделиям.

Совместимость и монтаж

Металлорукав Р3-ЦХ-20 с протяжкой d20мм (50м) совместим со всеми типами силовых и слаботочных кабелей, подходящих по диаметру. Встроенная протяжка (стальная нить) позволяет легко затянуть кабель через рукав без дополнительных инструментов — достаточно привязать жилу к протяжке и потянуть. Для фиксации используются муфты, переходники и клеммы с внутренним диаметром 20 мм. Не рекомендуется использовать с кабелями, имеющими жесткую броню или диаметр более 19 мм — возможны трудности при протяжке.

Безопасность и стандарты

Металлорукав Р3-ЦХ-20 с протяжкой d20мм (50м) изготовлен в соответствии с ГОСТ 3282-74. Он повышает пожарную безопасность за счёт негорючего материала — сталь не поддерживает горение. Однако, поскольку степень защиты IP40 не предусматривает защиту от влаги, применение в местах с постоянной сыростью, брызгами или мытьём водой запрещено. Климатическое исполнение УХЛ3 допускает использование в закрытых помещениях с умеренным климатом, включая неотапливаемые зоны.

Преимущества

• Встроенная протяжка экономит время при монтаже — не нужна дополнительная штанга или верёвка;
• Оцинкование увеличивает срок службы в агрессивных средах — меньше ржавчины даже при частом контакте с маслом или влагой;
• Высокая гибкость позволяет прокладывать трассы с множеством поворотов без разрезания;
• Длинная бухта (50 м) минимизирует количество стыков и соединителей;
• Подходит для многократного демонтажа и переустановки — не теряет форму после изгиба.

Ограничения применения

• Не применяется во влажных, подземных или наружных сетях — IP40 не защищает от воды;
• Не подходит для кабелей с наружным диаметром свыше 19 мм — риск повреждения изоляции при протяжке;
• Не является средством экранирования — не защищает от ЭМИ/RFI;
• Не следует использовать в средах с агрессивными химическими веществами — оцинковка может разрушаться при длительном контакте с кислотами или щелочами;
• При температурах ниже –60 °C материал становится хрупким — возможны трещины при изгибе.

Примеры использования

• Защита кабелей управления на конвейерных линиях в пищевой промышленности;
• Прокладка сигнальных проводов между станками ЧПУ и пультами управления;
• Передача проводов питания в зонах с высокой механической нагрузкой — например, возле погрузчиков или роботов;
• Транспортировка зерновых масс внутри технологических каналов на элеваторах — как временная замена пластиковой трубы.

Практические советы

• Перед монтажом проверьте внутренний диаметр рукава — он составляет 20 мм, но реальный проход зависит от толщины стенок; оптимально использовать кабели с наружным диаметром 12–18 мм;
• При необходимости резки используйте ножницы по металлу — не перекручивайте рукав, чтобы не повредить протяжку;
• Фиксируйте концы рукава с помощью зажимов или муфт, чтобы исключить выскальзывание кабеля;
• При прокладке в местах с частыми вибрациями — дополнительно укрепите участки крепления;
• Храните бухту в сухом месте — хотя оцинковка устойчива, длительный контакт с влагой может вызвать белый налёт, который не влияет на работу, но снижает эстетику.
