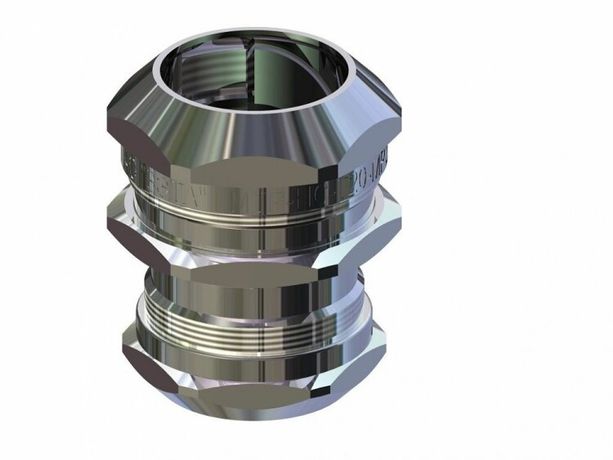

Муфта соединительная труба-металлорукав МТР-ЛС-Т20-МР22 IP67 латунь ГОФРОМАТИК zeta45559 ЗЭТА

Муфта соединительная труба-металлорукав МТР-ЛС-Т20-МР22 IP67 латунь обеспечивает герметичное соединение металлической трубы диаметром 20 мм с металлорукавом того же размера. Бренд ЗЭТА Новосибирск и артикул zeta45559 указывают на серийную продукцию, предназначенную для жестких условий эксплуатации - от холодных складов до промышленных линий с агрессивными средами.

Назначение и область применения

Муфта соединительная труба-металлорукав МТР-ЛС-Т20-МР22 IP67 латунь используется для надёжного перехода между жёсткой трубой и гибким металлорукавом. Применяется там, где требуется защита проводов и кабелей от механических повреждений, влаги, химических веществ и вибраций. Подходит для установки на станках, конвейерах, системах автоматизации, в пищевой, химической и судостроительной промышленности.

Технические характеристики

• Диаметр и условный проход: 20 мм - совпадают, что гарантирует беспрепятственный проход кабеля;
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду до 1 метра на 30 минут;
• Материал корпуса: латунь никелированная - высокая коррозионная стойкость, прочность, долговечность;
• Покрытие: никелированное, полированное - снижает адгезию грязи, улучшает внешний вид и удобство очистки;
• Уплотнение: силикон - сохраняет эластичность при экстремальных температурах от –60 до +150 C;
• Конструкция: состоит из двух частей - позволяет собирать и разбирать соединение без демонтажа трубопровода;
• Климатическое исполнение: УХЛ1 - рассчитана на работу в условиях умеренного и холодного климата, включая помещения с повышенной влажностью;
• Состав: без галогенов - безопасна при возгорании, соответствует требованиям экологической безопасности.

Совместимость и монтаж

Муфта соединительная труба-металлорукав МТР-ЛС-Т20-МР22 IP67 латунь имеет внутреннюю резьбу - значит, она накручивается на наружную резьбу трубы. Для соединения с металлорукавом используются входящие в комплект элементы: оконцеватель, уплотнитель рукава и накидная гайка. Цанговый зажим плотно фиксирует металлорукав без необходимости сверления или пайки. Монтаж выполняется обычным инструментом: ключом на 22 мм для накидной гайки. Диаметр посадки 20 мм требует точного соответствия внешнего диаметра металлорукава - проверьте соответствие перед установкой.

Безопасность и стандарты

Выполнение стандарта IP67 и климатического исполнения УХЛ1 подтверждает соответствие требованиям ГОСТ Р 52873 и IEC 60529. Отсутствие галогенов в составе материалов делает изделие безопасным при возможном нагреве или возгорании - не выделяет токсичных паров. Сертифицировано для работы в агрессивных средах: кислотах, щелочах, соляных растворах, фреонах и перекиси водорода.

Преимущества

• Никелированная латунь - устойчива к коррозии даже в морском воздухе и влажных средах;
• Силиконовое уплотнение - работает при экстремально низких и высоких температурах, не трескается;
• Двухкомпонентная конструкция - позволяет менять уплотнители без замены всей муфты;
• Полированная поверхность - легко моется, не задерживает осадки и биологические отложения;
• Герметичность без клея или сварки - сборка и обслуживание быстрее, чем у аналогов с пайкой.

Ограничения применения

• Не предназначена для постоянного погружения под воду - IP67 допускает лишь временное воздействие;
• Не рекомендована для динамически нагруженных участков - при частых изгибах металлорукава возможен износ уплотнителей;
• Подходит только для труб с наружной резьбой M20x1.5 - несовместима с трубами без резьбы или с другой резьбой;
• Максимальная температура +150 C - не использовать рядом с раскалёнными поверхностями или печами без теплоизоляции.

Примеры использования

• Соединение медной трубы с металлорукавом на линии подачи хладагента в холодильном оборудовании;
• Переход от стальной трубы к гибкому рукаву на конвейере в пищевом производстве - где нужна мойка водой под давлением;
• Защита кабельных линий на причалах - благодаря устойчивости к солёной воде и влажному климату;
• Подключение датчиков к технологическим трубопроводам в химическом цехе - где есть риск попадания кислот и спиртов.

Практические советы

• Перед монтажом проверьте, чтобы резьба трубы была чистой и без заусенец - иначе уплотнение будет протекать;
• Не затягивайте накидную гайку слишком сильно - это может деформировать силиконовое уплотнение и нарушить герметичность;
• Если в вашей системе часто меняются температуры, убедитесь, что металлорукав не перегнут - силикон теряет эластичность при многократных изгиbach;
• Для длительной службы в агрессивных средах периодически осматривайте поверхность муфты - при появлении белого налёта (солевые отложения) промойте водой и просушите;
• Артикул zeta45559 - это именно модель с силиконовым уплотнителем; если вам нужна резина МБС - запросите другую модификацию.
