Муфта вводная труба-корпус МТК-ЛС-М20-Т20 IP67 ГОФРОМАТИК - zeta45599 ЗЭТА

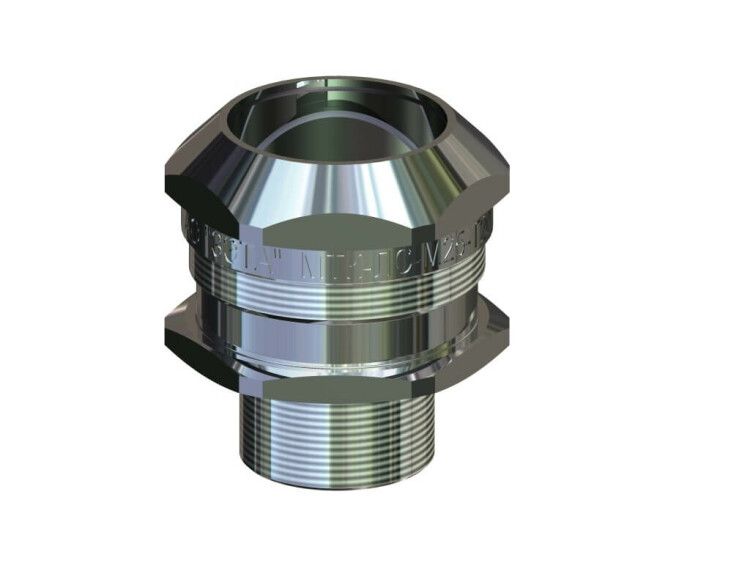

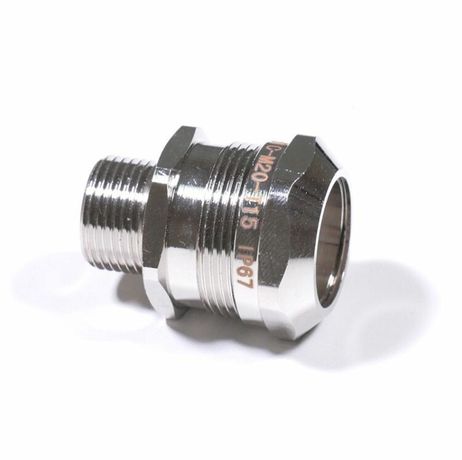

Муфта вводная МТК-ЛС-М20-Т20 IP67 от ЗЭТА Новосибирск - герметичный элемент для ввода металлической трубы в корпуса электрооборудования, обеспечивающий защиту от пыли, воды и механических нагрузок. Подходит для установки в условиях высокой влажности, агрессивной среды и экстремальных температур.

Назначение и область применения

Муфта вводная МТК-ЛС-М20-Т20 IP67 используется для надёжного прохода металлической трубы через стенку электротехнического корпуса - например, распределительного щита, шкафа управления или взрывозащищённого оборудования. Обеспечивает герметизацию места входа провода или кабеля внутри трубы, предотвращает попадание влаги, пыли и химических веществ внутрь устройства.

Подходит для промышленных объектов: станков, конвейеров, насосных станций, систем автоматизации, морских и северных installations. Применяется там, где важна долговечность и стабильность соединения при постоянных перепадах температур и агрессивном окружении.

Технические характеристики

• Диаметр трубы: 20 мм - соответствует внешнему диаметру стальной или медной трубы этого размера;
• Резьба: M20×1.5 - метрическая наружная резьба, совместима с стандартными отверстиями в корпусах по ГОСТ;
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду до 1 метра на 30 минут;
• Материал корпуса: латунь никелированная - прочная, коррозионностойкая, с гладкой полированной поверхностью;
• Уплотнение: силикон - эластичный, термостойкий, не выделяет галогены, сохраняет свойства при температурах от –60 до +150 C;
• Покрытие: слой никеля - повышает устойчивость к химическим воздействиям, улучшает внешний вид;
• Климатическое исполнение: УХЛ1 - рассчитана на работу в умеренном и холодном климате, включая помещения с повышенной влажностью;
• Состав: без галогенов - безопасна при возгорании, не выделяет токсичных паров;
• Цвет: серый - отличается от обычных пластиковых аналогов, легко идентифицируется в сборке.

Совместимость и монтаж

Муфта вводная МТК-ЛС-М20-Т20 IP67 монтируется в подготовленное отверстие в корпусе с резьбой M20×1.5. Для установки требуется ключ на 27 мм для затяжки накидной гайки.

Труба диаметром 20 мм вставляется в центральное отверстие муфты. Цанговый зажим плотно фиксирует её без необходимости сверления или нарезки резьбы на самой трубе. Уплотнитель из силикона равномерно деформируется вокруг трубы, обеспечивая герметичность.

Не требует специального инструмента - достаточно стандартного набора слесаря. После монтажа проверьте герметичность: при давлении воздуха или воде в трубе не должно быть утечек.

Безопасность и стандарты

Изделие соответствует требованиям к герметичным вводам для электротехнических устройств. Сертифицировано по нормам IP67 и имеет состав без галогенов, что делает его подходящим для помещений с повышенными требованиями к пожарной безопасности (например, метро, больницы, серверные).

Произведено в соответствии с технологическими регламентами ЗЭТА Новосибирск, применяемыми для промышленных решений в России и странах СНГ.

Преимущества

• Высокая механическая прочность благодаря латуни и никелевому покрытию - не деформируется при затяжке;
• Широкий диапазон рабочих температур - работает даже в морозы и при нагреве от оборудования;
• Устойчивость к маслам, кислотам, щелочам, спиртам и морской воде - подходит для химпроизводств и портовых объектов;
• Полированная поверхность - снижает риск накопления грязи, упрощает обслуживание и мойку;
• Силиконовый уплотнитель - не стареет, не трескается, не теряет эластичность при длительной эксплуатации;
• Отсутствие галогенов - безопаснее при аварийных ситуациях с нагревом или горением.

Ограничения применения

• Не предназначен для ввода гибких кабелей без жесткой трубы - кабель должен быть заключён в металлическую оболочку диаметром 20 мм;
• Не рекомендован для частого демонтажа - многократная сборка/разборка может ослабить цанговый зажим и уплотнение;
• Не использовать в условиях постоянного подвода воды под давлением выше 1 бара - IP67 допускает лишь временное погружение;
• Не применяйте с неметаллическими трубами (PVC, PE) - они не смогут надёжно зафиксироваться в цанговом зажиме.

Примеры использования

• Ввод стальной трубы в корпус частотного преобразователя на заводе;
• Защита кабельного ввода в шкаф управления насосной станции в районе Крайнего Севера;
• Монтаж в корпусе освещения на причале - устойчивость к солёному туману;
• Подключение сигнализационных линий в химическом цеху с агрессивными средами.

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр вашей трубы был меньше 20 мм - иначе она не будет плотно зажата цангой;
• Не используйте смазку на резьбе - она может нарушить герметичность уплотнителя;
• При замене уплотнителя - выбирайте оригинальные запчасти с силиконом, а не резиновые аналоги, если среда содержит химикаты;
• Для работы в условиях сильных вибраций дополнительно закрепите корпус муфты антивибрационными прокладками;
• Артикул zeta45599 - точный идентификатор для заказа запасных частей и замены в сервисе.
