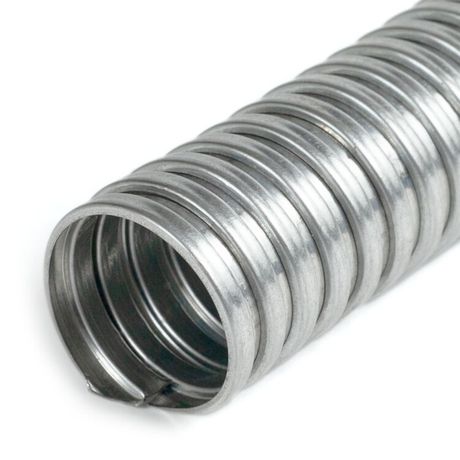

Строитель Металлорукав Р3-20 (50м/уп) | PR.09200

Металлорукав Р3-20 (50м/уп) от брендов Строитель и Промрукав - гибкий металлический рукав с наружным диаметром 24,6 мм, предназначенный для защиты кабелей и шлангов от ударов, перетирания и внешних воздействий. Артикул pr.09200 подходит для прокладки в условиях высоких температур и механических нагрузок, где не требуется герметичность.

Назначение и область применения

Металлорукав Р3-20 (50м/уп) используется для защиты изолированных проводов, силовых и слаботочных кабелей, резиновых и пластиковых шлангов от физических повреждений: перегибов, истирания, давления, попадания твердых частиц. Подходит для внутренней прокладки в цехах, на станках, конвейерах, в распределительных щитах и других местах, где есть риск механического воздействия, но нет необходимости в защите от воды или пара.

Технические характеристики

• Материал: сталь - обеспечивает прочность и долговечность;
• Номинальный диаметр: 20 мм - внутренний проход для кабелей и шлангов;
• Наружный диаметр: 24,6 мм - важен при выборе креплений и каналов для прокладки;
• Температура эксплуатации: от –40 C до +260 C - выдерживает экстремальные условия, включая нагрев от оборудования;
• Разрывное усилие: 350 Н - способен выдерживать значительную осевую нагрузку;
• Степень защиты IP40: защита от твердых предметов крупнее 1 мм, но не от пыли и влаги;
• Статический радиус изгиба: 90 мм - минимальный допустимый радиус изгиба при установке без риска деформации;
• Эластичность: материал податливый - легко гнётся вручную без инструментов;
• Обshivка и уплотнение: отсутствуют - не применяется во влажной среде или там, где нужна герметизация;
• Цвет: металлик - визуально отличается от пластиковых аналогов, удобен для идентификации;
• Длина бухты: 50 метров - оптимальная длина для прокладки в длинных трассах без стыков.

Совместимость и монтаж

Металлорукав Р3-20 (50м/уп) совместим со всеми кабелями и шлангами, чей наружный диаметр меньше 20 мм. Для надёжной фиксации используйте зажимы или хомутики с внутренним диаметром не менее 25 мм. Монтаж выполняется вручную: рукав легко режется ножницами по металлу, гнётся без специальных инструментов. Учитывайте, что без уплотнения он не подходит для входа в корпуса, требующие герметизации - для этого нужны модели с резиновыми вставками или переходниками.

Безопасность и стандарты

Изделие соответствует требованиям к механической защите, установленным ГОСТ 18160. Отсутствие сертификации по электробезопасности - не является недостатком, так как металлорукав не является электроизоляционным элементом. Электрическая изоляция обеспечивается самими кабелями внутри.

Преимущества

• Высокая механическая прочность благодаря стальной спирали - выдерживает давление, удары, пережимы;
• Широкий температурный диапазон - работает даже рядом с печами, сварочными аппаратами и горячими трубопроводами;
• Гибкость и простота монтажа - можно прокладывать по сложному маршруту без дополнительных фитингов;
• Долгий срок службы - не стареет, не теряет форму под нагрузкой, не боится масла и большинства химикатов;
• Легко заменить - при повреждении участка достаточно отрезать и заменить часть рукава.

Ограничения применения

• Не использовать в помещениях с повышенной влажностью, на улице или в контакте с жидкостями - IP40 не предохраняет от воды;
• Не применять для защиты кабелей, требующих экрана или заземления через оболочку - стальная спираль не обеспечивает электрического контакта;
• Запрещено перегибать радиусом меньше 90 мм - это вызывает деформацию и снижение прочности;
• Не рекомендован для прокладки в местах постоянного трения о острые края - возможна abrasion и пробой стенки.

Примеры использования

• Защита кабелей управления на автоматизированных станках;
• Прокладка воздушных и гидравлических шлангов в производственных линиях;
• Фиксация проводов в распределительных щитах, чтобы исключить случайные перетирания;
• Защита сигнальных кабелей возле сварочных постов и тепловых агрегатов;
• Переход между жесткими трубами и подвижными частями механизмов.

Практические советы

• Перед монтажом проверьте, что диаметр кабеля или шланга не превышает 18–19 мм - оставьте запас для свободного перемещения;
• При прокладке вдоль металлоконструкций используйте пластиковые или резиновые прокладки, чтобы избежать истирания стали;
• Для многократных изгибов (например, на подвижных механизмах) выбирайте более гибкие модели - Р3-20 рассчитан на статические и редкие движения;
• При резке используйте ножницы по металлу - обычные канцелярские ножницы не справятся и испортят край;
• Если нужна герметизация - комбинируйте с вводными устройствами типа IP67, а не полагайтесь на сам рукав.
