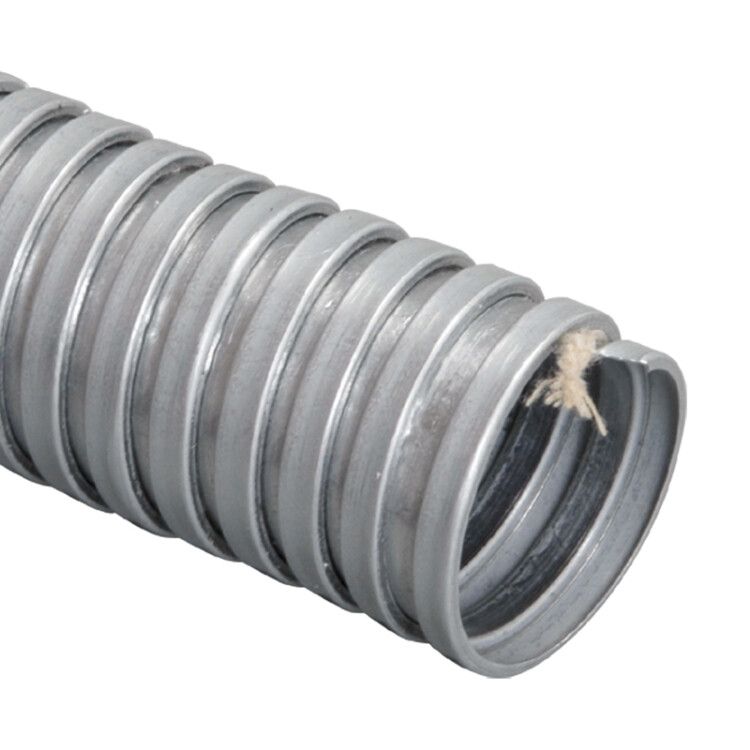

Металлорукав Р3-ЦХ-20 d20мм без протяжки ELASTA (уп.15м) IEK CM10-20-015

Металлорукав Р3-ЦХ-20 от IEK (ИЭК), артикул cm10-20-015, предназначен для защиты кабелей и проводов от механических воздействий в условиях повышенной нагрузки. Этот гибкий рукав из оцинкованной стали обеспечивает пожаробезопасность и долговечность при температуре от -60 до +50 C, подходит для промышленного монтажа без герметизации.

Назначение и область применения

Металлорукав Р3-ЦХ-20 защищает электрические кабели и провода от пережимов, ударов, истирания и внешних повреждений. Применяется в местах с высокой вероятностью механического воздействия: на производстве, в цехах, у станков, на конвейерах, в распределительных щитах. Также допускается использование для транспортировки крупнодисперсных сыпучих материалов - например, зерна, гранул, опилок - в закрытых системах. Не предназначен для работы в средах с жидкостями, паром или агрессивными химикатами.

Технические характеристики

• Наружный диаметр: 24 мм
• Внутренний диаметр: 18,7 мм - позволяет пропускать кабели до 18–19 мм в диаметре
• Длина бухты: 15 метров - удобно для прокладки на значительных участках
• Материал: оцинкованная сталь - устойчив к коррозии в сухих и умеренно влажных условиях
• Степень защиты IP40 - защита от твердых частиц больше 1 мм, но не от воды и пыли
• Разрывное усилие: 1000 Н - выдерживает значительную нагрузку на растяжение
• Статический радиус изгиба: 90 мм - минимальный радиус, при котором сохраняется целостность конструкции
• Температура эксплуатации: от -60 C до +50 C - работает в холодных и жарких помещениях
• Срок службы: 10 лет - при соблюдении условий монтажа и эксплуатации
• Обшивка: отсутствует - не имеет внешней текстильной или пластиковой оболочки
• Уплотнение: хлопчатобумажная нить - заполняет просвет между спиралью, снижает шум и трение, но не создаёт герметичность
• Соответствует стандарту DIN EN 61386-23 - европейский норматив для металлорукавов

Совместимость и монтаж

Металлорукав Р3-ЦХ-20 совместим со стандартными фитингами и муфтами для металлорукавов диаметром 20 мм. Для крепления используйте зажимы, переходники или клеммные головки с соответствующим внутренним диаметром. При монтаже не допускайте изгибов меньше 90 мм радиуса - это может вызвать деформацию спирали и потерю прочности. Рукав не требует сварки или пайки - монтируется путём резки ножницами по металлу и последующего надевания на кабель. Отсутствие протяжки означает, что внутри нет стальной проволоки для затяжки кабеля - кабель необходимо заводить вручную.

Безопасность и стандарты

Металлорукав Р3-ЦХ-20 соответствует требованиям DIN EN 61386-23, что гарантирует соответствие европейским нормам безопасности для электротехнических трубопроводов. Обеспечивает пожаробезопасность: материал не поддерживает горение и не распространяет пламя. Однако, поскольку степень защиты IP40 не предусматривает защиту от влаги, применение в сырых помещениях, на улице или в контакте с водой недопустимо.

Преимущества

• Высокая механическая прочность благодаря стальной спирали
• Устойчивость к коррозии за счёт оцинкованного покрытия
• Широкий температурный диапазон - подходит для холодильных камер и нагреваемых зон
• Не поддерживает горение - безопасен в пожароопасных объектах
• Длительный срок службы - до 10 лет при правильной эксплуатации
• Гибкость - легко адаптируется к сложным маршрутам прокладки

Ограничения применения

• Не предназначена для использования во влажных, мокрых или подземных средах - IP40 не защищает от воды
• Запрещено применение в агрессивных химических средах - оцинкованная сталь подвержена коррозии при контакте с кислотами, щелочами
• Не рекомендуется для частых динамических изгибов - постоянное движение может привести к усталости материала
• Отсутствие протяжки усложняет ввод кабеля - требуется ручная прокладка, особенно на длинных участках
• Не подходит для прокладки в местах с риском попадания мелкой пыли - IP40 не защищает от пыли менее 1 мм

Примеры использования

• Защита силовых кабелей на линии конвейера в пищевой промышленности
• Прокладка сигнальных проводов рядом с сварочным оборудованием
• Фиксация кабелей в зонах с высокой проходимостью людей и техникой
• Передача древесной стружки или зерновых продуктов через технологические каналы
• Монтаж в распределительных щитах вместо жестких труб для экономии места

Практические советы

• Перед монтажом проверьте внутренний диаметр рукава (18,7 мм) - он должен быть на 1–2 мм больше суммарного диаметра всех кабелей, чтобы избежать перегрузки
• При необходимости резки используйте ножницы по металлу - после реза удалите острые края, чтобы не повредить изоляцию кабеля
• Не перегибайте рукав более чем на 90 мм радиуса - даже кратковременный изгиб меньшего радиуса может нарушить структуру
• Для многократного использования в одном месте лучше использовать фланцевые соединения - они обеспечивают лучшую фиксацию и доступ к кабелю
• Храните бухты в сухом помещении - влага может вызвать окисление оцинкованного слоя
• Если нужна герметизация - комбинируйте этот рукав с герметичными вводами, а не рассчитывайте на саму оболочку
