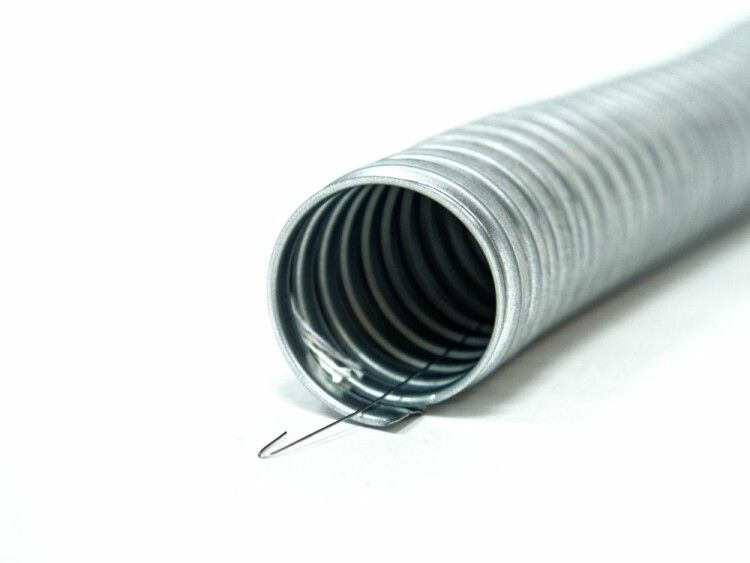

Металлорукав Р3-ЦХ 20 (50 м/уп.) с протяжкой | zeta42455 ГОФРОМАТИК ЗЭТА

Металлорукав Р3-ЦХ 20 d20мм с протяжкой (50 м/уп.) от ЗЭТАРУС предназначен для механической защиты кабелей в трубных системах с высокой степенью гибкости. Подходит для прокладки в помещениях с умеренным климатом, где важна надёжность, но не требуется герметичность.

Назначение и область применения

Металлорукав Р3-ЦХ 20 d20мм с протяжкой (50 м/уп.) применяется для защиты электрических и информационных кабелей от повреждений при механическом воздействии - ударах, перегибах, истирании. Он используется внутри трубных систем, каналов, коробов, где необходима высокая гибкость и возможность протяжки кабеля через рукав. Применяется на объектах с умеренным климатом: заводские цеха, автоматизированные линии, распределительные щиты, системы управления.

Технические характеристики

• Тип: металлический гибкий рукав (не герметичный)
• Материал: сталь оцинкованная - устойчив к коррозии в сухих и умеренно влажных средах
• Наружный диаметр: 23,1 мм
• Внутренний диаметр: 19,1 мм - позволяет пропускать кабели с суммарным внешним диаметром до 18–19 мм
• Длина бухты: 50 метров - удобно для крупных проектов и минимизации стыков
• Степень защиты IP40: предотвращает попадание твердых частиц размером более 1 мм, но не защищает от воды и пыли в виде оседающего порошка
• Обшивка: отсутствует - рукав не имеет внешней оплетки, что снижает массу и увеличивает гибкость
• Температурный диапазон: от –45 C до +90 C - работает в холодных и нагреваемых зонах
• Уплотнение: хлопчатобумажный шнур - задерживает крупную пыль и мусор, не обеспечивает герметичность
• Протяжка: стальная оцинкованная проволока - позволяет легко затянуть кабель внутрь рукава без дополнительного оборудования

Совместимость и монтаж

Металлорукав Р3-ЦХ 20 d20мм с протяжкой (50 м/уп.) совместим со стандартными фитингами и муфтами для металлорукавов с наружным диаметром 23 мм. Для монтажа используйте специальные зажимы или хомутики, фиксирующие рукав к поверхности. Протяжка позволяет вводить кабель вручную - достаточно закрепить её на конце кабеля и потянуть. Учитывайте минимальный радиус изгиба - не менее 5×D (≈115 мм), чтобы не повредить структуру спирали. Не рекомендуется использовать в местах постоянного трения о острые края - возможна деформация или пробивание стенок.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по категории размещения 3 (умеренный климат). Произведён из материалов, не выделяющих токсичных веществ при нормальных температурах. Не предназначен для использования во взрывоопасных зонах, в контакте с открытым пламенем или агрессивными жидкостями.

Преимущества

• Высокая гибкость благодаря спиральному плетению - легко проходит сложные маршруты
• Протяжка встроена - экономит время при прокладке кабелей
• Оцинкованная сталь - долгий срок службы даже в условиях повышенной влажности
• Отсутствие обшивки - легче, дешевле и проще в обработке
• Широкий температурный диапазон - подходит для холодных складов и нагретых участков

Ограничения применения

• Не герметичен - нельзя применять там, где есть риск попадания воды, масла или аэрозолей
• IP40 не защищает от пылевой нагрузки - не подходит для открытых площадок, песчаных или цементных зон
• Не рассчитан на значительные динамические нагрузки - не используется как несущий элемент
• Хлопчатобумажный шнур со временем может разрушаться при длительном контакте с жиром или растворителями
• Не допускается использование в условиях частых вибраций выше 20 Гц без дополнительной фиксации

Примеры использования

• Защита кабелей питания и сигнализации на конвейерах в пищевой промышленности
• Прокладка сетевых кабелей между станками в сборочном цехе
• Монтаж кабелей в распределительных щитах с плотной компоновкой
• Перемещаемые участки автоматических линий, где нужна гибкая связь
• Подключение датчиков и исполнительных механизмов в условиях сухого воздуха

Практические советы

• Выбирайте этот металлорукав, когда нужна прочность, но не требуются герметизация и защита от влаги
• При прокладке длинных участков - используйте несколько бухт, но старайтесь свести количество соединений к минимуму
• Проверьте внутренний диаметр перед выбором кабеля - сумма наружных диаметров всех проводов должна быть меньше 18 мм
• При работе в условиях запыления - периодически проверяйте состояние хлопчатобумажного уплотнения; замените при появлении износа
• Для фиксации на вертикальных поверхностях используйте кронштейны с шагом не более 1,5 м
• Металлорукав Р3-ЦХ 20 d20мм с протяжкой (50 м/уп.) от ЗЭТАРУС хорошо сочетается с фитингами других производителей, если соблюдены размеры 23,1 мм наружного диаметра
