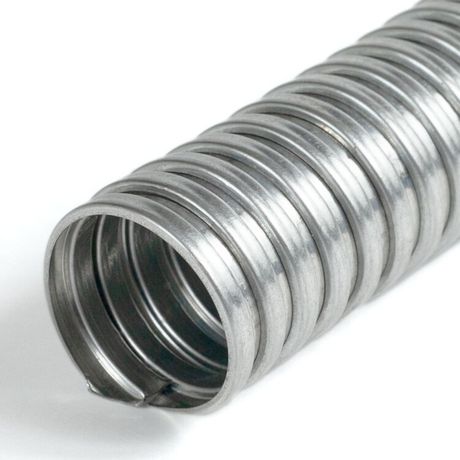

Строитель Металлорукав Р3-Х-20 (50м/уп) | PR.09201

Металлорукав Р3-Х-20 (50м/уп) от брендов Строитель и Промрукав - гибкий металлический рукав с внутренним диаметром 20 мм, предназначенный для защиты кабелей и шлангов от ударов, перетирания и внешних воздействий. Артикул pr.09201 подходит для прокладки в условиях, где не требуется герметичность, но важна прочность.

Назначение и область применения

Металлорукав Р3-Х-20 (50м/уп) используется для защиты изолированных проводов, силовых и слаботочных кабелей, резиновых шлангов и аналогичных элементов от механических повреждений - например, при трении о края металлоконструкций, в зонах движения оборудования или на участках с высокой проходимостью. Подходит для установки внутри помещений, в цехах, на станциях управления, в системах автоматизации. Не применяется там, где нужна защита от воды, пыли или химических веществ.

Технические характеристики

• Наружный диаметр: 24,6 мм - позволяет легко укладывать в ограниченном пространстве, учитывая зазоры между другими элементами.
• Номинальный диаметр: 20 мм - внутренний проход для кабелей; рекомендованная суммарная площадь сечения защищаемых жил - до 70–80% от внутреннего объема.
• Материал: сталь - обеспечивает высокую механическую прочность, но требует осторожной работы с острыми краями.
• Степень защиты IP40: предохраняет от твердых частиц крупнее 1 мм, но не защищает от влаги и брызг.
• Температурный диапазон: от –40 C до +80 C - работает в холодных помещениях и рядом с нагревательными устройствами.
• Разрывное усилие: 350 Н - выдерживает нагрузки при случайных растяжениях, но не рассчитан на постоянную тягу.
• Статический радиус изгиба: 90 мм - минимальный допустимый радиус при фиксированной укладке без риска деформации.
• Гибкость: эластичный и податливый - легко формируется вручную без специнструментов.
• Обшивка: отсутствует - поверхность голая стальная, что увеличивает теплопередачу и риск коррозии в агрессивной среде.
• Цвет: металлик - визуально отличается от пластиковых решений, удобен для идентификации.
• Уплотнение: специальное волокно/нить - снижает шум и немного уменьшает трение внутри, но не создаёт герметичность.

Совместимость и монтаж

Металлорукав Р3-Х-20 (50м/уп) совместим со всеми кабелями и шлангами, имеющими наружный диаметр до 16–17 мм. Для надёжного крепления используйте хомуты или крепёжные планки - саморезы вставляйте в места между витками, чтобы не повредить стенки рукава. Концы рукава желательно закрывать термоусадочными или пластиковыми колпачками, так как открытые края могут порвать изоляцию кабеля. Монтаж возможен в вертикальных и горизонтальных направлениях, но не рекомендуется для частых изгибов под углом менее 90 мм.

Безопасность и стандарты

Изделие соответствует требованиям к механической защите, установленным ГОСТ 16361-92 для неметаллических труб и рукавов. Отсутствие сертификации по электробезопасности - металл не является электроизолятором. Кабель внутри должен иметь собственную изоляцию, подходящую для условий эксплуатации. Не применять в взрывоопасных зонах без дополнительной защиты.

Преимущества

• Высокая устойчивость к давлению, сдавливанию и истиранию благодаря стальной конструкции.
• Легко гнётся вручную - не требует плашек или гибочных станков.
• Длительный срок службы при правильной установке - особенно в сухих и контролируемых средах.
• Подходит для многократного перемещения кабелей в механизмах с небольшим ходом.
• Форма и размер позволяют использовать в компактных распределительных щитах и на узких трассах.

Ограничения применения

• Не подходит для влажных, сырых или outdoor-условий - IP40 не защищает от воды.
• Не следует использовать в местах с постоянным контактом с маслами, кислотами или щелочами - сталь подвержена коррозии.
• Запрещено применять как основной изоляционный элемент - кабель внутри должен быть полностью изолирован.
• Не рассчитан на значительные динамические нагрузки - не подходит для частых рывков или вибраций выше 10 Гц.
• Открытые края могут травмировать кожу - работайте с перчатками при монтаже.

Примеры использования

• Защита кабелей питания на станках ЧПУ, где есть движущиеся детали.
• Прокладка сигнальных линий в автоматизированных линиях сборки.
• Аксессуар для вывода шлангов от пневматических цилиндров в цехах.
• Переход от жесткой трубы к гибкому участку в распределительных щитах.
• Кабельная трасса в зоне обслуживания оборудования с ограниченным доступом.

Практические советы

• При прокладке нескольких кабелей - проверьте суммарный диаметр: он не должен превышать 16 мм, иначе будет трудно вводить и менять провода.
• Для продления срока службы - после монтажа протрите поверхность сухой тканью, удалите следы сварки или грязи.
• Если планируете часто менять кабели - выбирайте длину с запасом 10–15%, чтобы избежать натяжения.
• Не перегибайте рукав более чем в 2–3 точках на одном метре - это снижает долговечность.
• При использовании в системах с частыми температурными перепадами - учтите, что сталь расширяется, и оставьте небольшой люфт.
