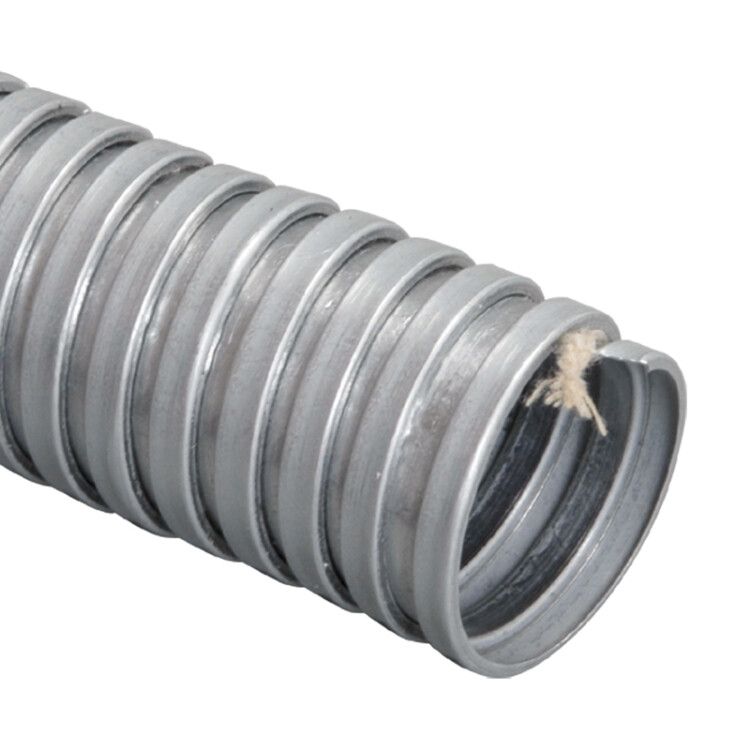

Металлорукав ELASTA Р3-ЦХ-25, 25 мм, 50 м IEK CM10-25-050

Металлорукав IEK (ИЭК) Р3-ЦХ-25 диаметром 25 мм - гибкая защитная оболочка из оцинкованной стали для укладки кабелей и проводов в условиях повышенного риска механических воздействий. Бухта длиной 50 метров обеспечивает удобство монтажа на объектах средней и большой протяжённости. Артикул cm10-25-050 соответствует сериям ELASTA и ТУ 4833-001-57393508-2007.

Назначение и область применения

Металлорукав Р3-ЦХ-25 предназначен для защиты кабельных линий от внешних повреждений: ударов, пережимов, истирания, а также для повышения пожаробезопасности за счёт негорючего материала. Применяется в промышленных системах управления, на станциях автоматизации, в цехах с высокой степенью запылённости. Иногда используется для транспортировки крупнодисперсных сыпучих материалов - например, зерна, щебня, опилок - в закрытых трубопроводах.

Технические характеристики

• Наружный диаметр: 30,8 мм - позволяет выбрать подходящие крепления и проходные элементы;
• Внутренний диаметр: 23,7 мм - свободное пространство для прокладки кабелей до 20–22 мм в диаметре;
• Материал: оцинкованная сталь - устойчивость к коррозии в помещениях с умеренной влажностью;
• Степень защиты IP40: защита от твердых частиц размером более 1 мм, но не герметичен - не подходит для влажных и открытых площадок;
• Разрывное усилие: 1100 Н - выдерживает значительные нагрузки на растяжение;
• Диапазон температур: от –60 C до +50 C - работает в холодильных камерах и жарких цехах;
• Статический радиус изгиба: 110 мм - минимальный допустимый радиус при фиксированной укладке;
• Длина бухты: 50 м - одна упаковка покрывает значительную трассу без стыков;
• Срок службы: 10 лет - при соблюдении условий эксплуатации;
• Обшивка: отсутствует - внутренняя поверхность не имеет текстильной или пластиковой подложки;
• Уплотнение: хлопчатобумажная нить - снижает шум и частично препятствует попаданию пыли;
• Цвет: металлик - естественный цвет оцинкованной стали.

Совместимость и монтаж

Металлорукав Р3-ЦХ-25 совместим со стандартными фитингами и муфтами для металлорукавов с наружным диаметром 30–32 мм. Для монтажа используйте клещи для обрезки и затяжки хомутиков. Не требует специальных инструментов, но важно не перегибать его меньше чем на 110 мм радиуса - это может вызвать деформацию спирали и потерю прочности. Учитывайте, что внутри рукава нет протяжки - кабели необходимо заводить вручную или с помощью шнура-протяжки, который следует заранее продеть через всю длину.

Безопасность и стандарты

Произведён согласно ТУ 4833-001-57393508-2007. Соответствует требованиям безопасности для электроустановок в помещениях с нормальной влажностью. Климатическое исполнение УХЛ3 - рассчитан на работу в закрытых отапливаемых и неотапливаемых помещениях с умеренным климатом. Не применяется во взрывоопасных зонах без дополнительной защиты.

Преимущества

• Высокая механическая прочность благодаря стальной спирали - выдерживает давление и удары;
• Оцинкованное покрытие замедляет коррозию в сравнении с обычной сталью;
• Гибкость позволяет прокладывать трассы с несколькими поворотами без дополнительных соединителей;
• Длинная бухта (50 м) минимизирует количество стыков и ускоряет монтаж;
• Не горит - повышает уровень пожарной безопасности системы.

Ограничения применения

• Не предназначен для наружной прокладки - IP40 не защищает от воды и осадков;
• Не рекомендуется использовать в местах постоянного контакта с маслом, кислотами или щелочами - оцинковка может разрушаться;
• Отсутствие герметичности исключает применение в сырых, подземных или влажных помещениях без дополнительной изоляции;
• Нет внутреннего уплотнения - возможен проникновение пыли и мелкого мусора внутрь;
• Запрещено использование в качестве несущей конструкции - не выдерживает веса кабелей при вертикальной подвеске без креплений каждые 1–1,5 м.

Примеры использования

• Защита силовых кабелей на конвейерных линиях в пищевой промышленности;
• Прокладка сигнальных проводов в системах автоматизации станков;
• Перемещение сыпучих материалов в технологических каналах завода;
• Укладка кабелей в распределительных щитах с ограниченным пространством;
• Фиксация проводов в неотапливаемых ангарах зимой - при условии отсутствия конденсата.

Практические советы

• Перед монтажом проверьте внутренний диаметр рукава - он должен быть на 10–15% больше суммарного диаметра всех укладываемых кабелей;
• При необходимости прокладки длинных участков - используйте шнур-протяжку, чтобы не повредить изоляцию кабелей;
• Крепите металлорукав Р3-ЦХ-25 через каждые 1–1,5 метра - особенно в горизонтальных и вертикальных участках;
• Не используйте плоскогубцы для резки - применяйте ножницы по металлу или болгарку с диском для резки тонкостенных труб;
• При работе в условиях низких температур (ниже –30 C) - изгибайте рукав медленно, чтобы избежать растрескивания оцинковки.
