Металлорукав в ПВХ изоляции Р3-ЦПнг-22 (50 м) с протяжкой | zeta44706 ГОФРОМАТИК ЗЭТА

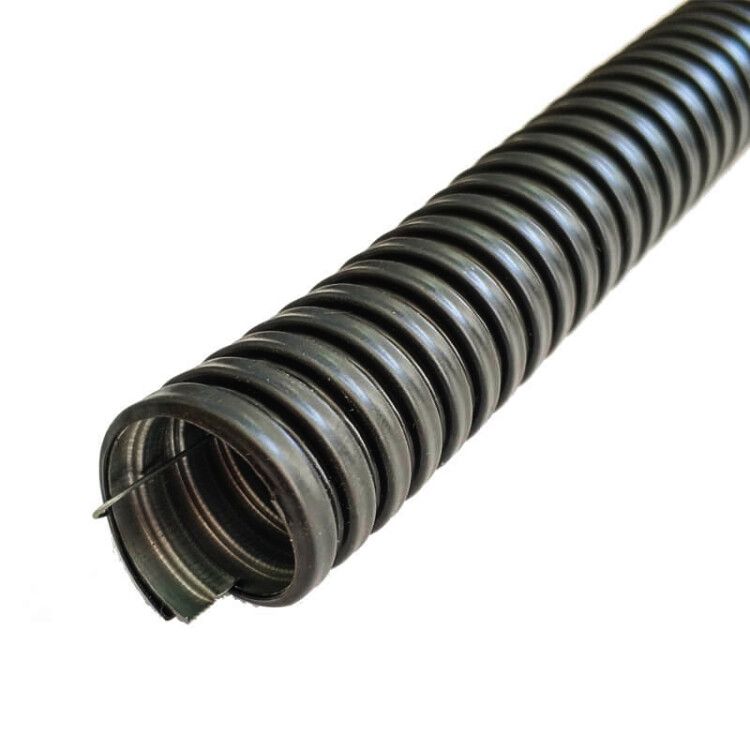

Металлорукав в ПВХ изоляции РЗ-ЦПнг-22 (50 м) с протяжкой - это гибкий герметичный кабельный канал из оцинкованной стали с ПВХ-оболочкой, предназначенный для прокладки проводов и кабелей в сложных условиях: влажных, пыльных, агрессивных средах. Бренд ЗЭТА Новосибирск выпускает этот продукт в бухтах по 50 метров с готовой протяжкой, что ускоряет монтаж. Артикул zeta44706 соответствует требованиям к надежным системам электропроводки.

Назначение и область применения

Металлорукав в ПВХ изоляции РЗ-ЦПнг-22 (50 м) с протяжкой используется для прокладки силовых и контрольных кабелей там, где требуется высокая механическая защита и герметичность. Подходит для криволинейных маршрутов, где жесткие трубы неудобны. Применяется в промышленных зонах: на заводах, в цехах, на конвейерах, в подземных каналах, на объектах с повышенной влажностью или риском попадания пыли.

Технические характеристики

• Наружный диаметр: 25 мм
• Внутренний диаметр: 20,7 мм - позволяет пропускать кабели до 16–18 мм в диаметре
• Материал корпуса: оцинкованная сталь - устойчива к коррозии
• Изоляция: ПВХ пластикат - не поддерживает горение, защищает от влаги и химических веществ
• Степень защиты IP67 - полностью защищен от пыли и временного погружения в воду до 1 метра
• Длина бухты: 50 м - удобна для длинных трасс без стыков
• Разрывное усилие: 500 Н - выдерживает значительную нагрузку при затяжке
• Статический радиус изгиба: 88 мм - минимальный допустимый радиус изгиба при установке
• Температура эксплуатации: до +40 C - не предназначен для работы при более высоких температурах
• Цвет: черный - маскирует загрязнения, совместим с большинством промышленных интерьеров
• Уплотнение: отсутствует - требует самостоятельной герметизации на концах при необходимости

Совместимость и монтаж

Металлорукав в ПВХ изоляции РЗ-ЦПнг-22 (50 м) с протяжкой оснащен внутренней протяжкой - стальной трос, который позволяет легко заправить кабель без дополнительных инструментов. Для монтажа используйте фитинги с подходящим внутренним диаметром (не менее 20,7 мм). Учитывайте минимальный радиус изгиба 88 мм - перегибы нарушают целостность оболочки. Концы рукава необходимо закрывать специальными колпачками или муфтами, так как уплотнение в комплект не входит.

Безопасность и стандарты

ПВХ-изоляция не поддерживает горение, что соответствует требованиям пожарной безопасности для помещений с повышенной опасностью. Степень защиты IP67 гарантирует безопасную работу в условиях возможного контакта с водой и пылью. Материалы сертифицированы для использования в промышленных электропроводках согласно ГОСТ Р 50571 и другим нормативам РФ.

Преимущества

• Готовая протяжка экономит время при прокладке кабеля - не нужна дополнительная подготовка
• ПВХ-оболочка повышает прочность на разрыв и защищает от ударов и abrasion
• Оцинкованная сталь предотвращает коррозию даже в агрессивной среде
• Высокая степень защиты IP67 делает изделие пригодным для открытых и влажных зон
• Гибкость позволяет проходить через узкие и извилистые пути без использования множества соединителей

Ограничения применения

• Не рекомендуется использовать при температуре выше +40 C - ПВХ теряет эластичность и может растрескаться
• Отсутствие уплотнения на концах требует обязательной герметизации при работе в сырых местах
• Не предназначен для постоянного погружения в воду - IP67 допускает лишь временное воздействие
• Не следует применять в условиях частых динамических нагрузок или вибраций - может произойти усталостное разрушение металла
• Не подходит для прокладки в местах с открытым пламенем или высокими температурами (например, рядом с печами)

Примеры использования

• Прокладка кабелей управления между станками на автоматизированном участке
• Подвод питания к датчикам на конвейере в пищевой промышленности
• Монтаж сигнальных линий в подвале с высокой влажностью
• Переход кабеля через технологические щели с изгибами в цехе
• Временная прокладка на строительных площадках перед окончательной штробировкой

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр (20,7 мм) был достаточен для вашего кабеля - учитывайте толщину изоляции
• При использовании нескольких отрезков - соединяйте их с помощью герметичных переходников, а не просто встык
• Для долговечности после монтажа заделайте концы рукава термоусадкой или пластиковыми заглушками
• Не растягивайте протяжку при затяжке кабеля - она рассчитана на однократное использование
• Храните бухты в сухом месте, избегая прямого солнечного света - ПВХ со временем стареет под УФ-лучами
• Артикул zeta44706 совместим с фитингами других брендов, если они имеют аналогичный диаметр - например, от ГОФРОМАТИК или ЗЭТАРУС
