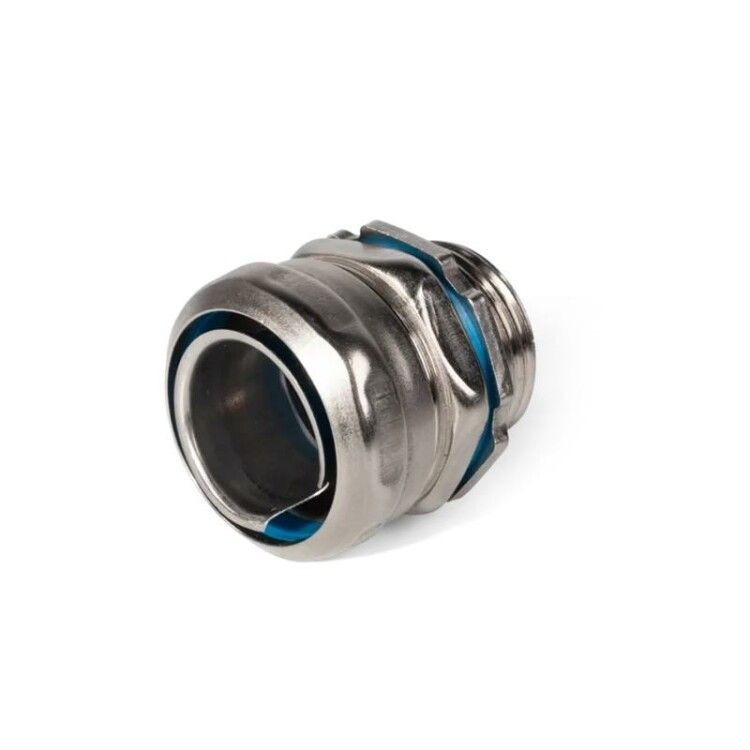

Муфта вводная ВМ (INOX)-25 | 83756 Fortisflex КВТ

Муфта вводная ВМ (INOX)-25 от Fortisflex и КВТ - это герметичный элемент для безопасного ввода металлорукавов в электрооборудование, выполненный из нержавеющей стали и рассчитанный на жесткие условия эксплуатации. Артикул 83756 обеспечивает надежную фиксацию и защиту от внешних воздействий.

Назначение и область применения

Муфта вводная ВМ (INOX)-25 используется для прохода металлорукавов через стенки распределительных щитов, шкафов управления и другого корпусного оборудования. Применяется там, где требуется защита от пыли, брызг воды и механических повреждений - например, на промышленных объектах, в пищевой и химической отраслях, на улице или в помещениях с повышенной влажностью.

Технические характеристики

• Диаметр входа: 25 мм - подходит для металлорукавов соответствующего внутреннего диаметра
• Резьба: 1" наружная - позволяет закручивать муфту в подготовленное отверстие в корпусе
• Материал корпуса: нержавеющая сталь AISI 301 - устойчив к коррозии, не требует дополнительного покрытия
• Степень защиты: IP54 - защищает от пыли (не полностью герметично, но препятствует оседанию значительного количества пыли) и от брызг воды с любого направления
• Температурный диапазон: от –60 C до +120 C - работает в экстремальных условиях, включая холодильные камеры и зоны нагрева
• Габариты: 42×28 мм - компактный размер для установки в ограниченном пространстве
• Тип соединения: резьбовое - обеспечивает прочную и долговечную фиксацию без сварки или клепки
• Покрытие поверхности: отсутствует - поверхность матовая, без лака или гальванического слоя

Совместимость и монтаж

Муфта вводная ВМ (INOX)-25 совместима с металлорукавами следующих типов: МРПИнг NORD, МРПИнг(INOX), МР(INOX), Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой и Р3-ЦПнг-LS с протяжкой (20 м), Р3-ЦХ. Для монтажа необходимо просверлить отверстие в корпусе с нарезанной резьбой 1". Муфта вворачивается рукой до упора, затем затягивается ключом - перетягивать нельзя, чтобы не деформировать резьбу или корпус. Диаметр отверстия должен точно соответствовать наружному диаметру резьбы - 25 мм указан как условный размер входа, а не диаметр отверстия в стенке.

Безопасность и стандарты

Устройство соответствует требованиям по степени защиты IP54, что гарантирует работу в средах с риском попадания пыли и влаги. Нержавеющая сталь AISI 301 не выделяет токсичных веществ и не поддерживает горение. Температурный диапазон допускает применение в системах с высокими тепловыми нагрузками, однако не предназначен для постоянного контакта с открытым пламенем или расплавленными материалами.

Преимущества

• Высокая коррозионная стойкость благодаря материалу корпуса - идеально для агрессивных сред
• Не требует обслуживания - никаких покрытий, которые могли бы треснуть или отслоиться
• Широкий температурный диапазон - работает даже в замороженных или паровых зонах
• Простая установка - не нужна сварка, достаточно стандартного инструмента
• Подходит для многократной сборки/разборки без потери герметичности

Ограничения применения

• IP54 не обеспечивает полную герметичность - не подходит для длительного погружения в воду или мойки под давлением
• Не предназначена для работы с пластиковыми трубами - только с металлическими рукавами указанных типов
• Отсутствие защитного покрытия делает поверхность восприимчивой к царапинам при частом обращении - рекомендуется осторожная работа при монтаже
• Не следует использовать в местах с постоянным ударным воздействием - возможна деформация тонких стенок корпуса

Примеры использования

• Ввод металлорукава в щит управления насосной станцией на производстве
• Фиксация проводов в холодильном оборудовании с высокой влажностью
• Проход кабельных каналов через стенку шкафа автоматизации на химзаводе
• Подключение датчиков в условиях запыленности на строительной площадке

Практические советы

• Перед установкой проверьте, что внутренний диаметр металлорукава соответствует 25 мм - слишком большой рукав не будет плотно прилегать
• Затягивайте муфту равномерно, используя ключ с регулируемым моментом - избыточное усилие может повредить резьбу
• Если применяете несколько муфт рядом - соблюдайте минимальный шаг между отверстиями, чтобы не ослабить стенку корпуса
• Для более высокой защиты от влаги можно комбинировать с термоусадкой или силиконовым уплотнителем внутри рукава - сама муфта не является герметичным соединением
• Артикул 83756 - единственный вариант в линейке с такой комбинацией материала и резьбы; аналоги других брендов могут иметь другие размеры или степень защиты
