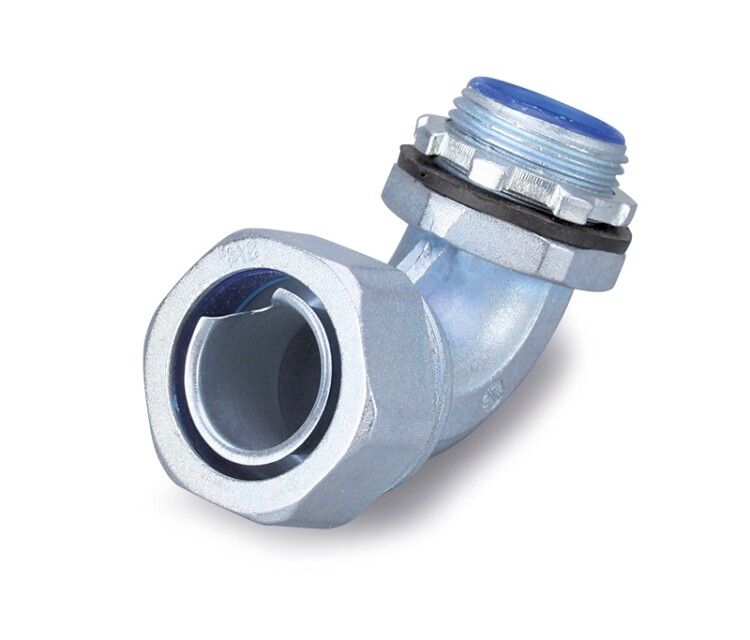

Муфта вводная для металлорукава ВМ(90)-25 (РКн(90)-25 (1"), гайка под рожковый ключ) | PR08.3006 Промрукав Строитель

Муфта вводная для металлорукава ВМ(90)-25 (РКн(90)-25, 1 дюйм), гайка под рожковый ключ от бренда ПРОМРУКАВ предназначена для безопасного и герметичного ввода металлорукава в шкафы и распределительные устройства. Артикул pr08.3006 обеспечивает надежное крепление и заземление, что делает её подходящим решением для промышленной автоматизации.

Назначение и область применения

Муфта вводная для металлорукава ВМ(90)-25 используется для вывода кабелей из металлорукава внутрь электрошкафов, щитов и другого оборудования. Она применяется там, где требуется защита проводов от механических повреждений, влаги и пыли - например, на заводах, в цехах, на транспорте и в системах автоматизации. Подходит как для герметичных, так и для негерметичных металлорукавов.

Технические характеристики

• Наружный диаметр: 25 мм - соответствует стандартному размеру металлорукава диаметром 25 мм
• Номинальный диаметр: 25 мм - позволяет пропускать кабели через рукав без перегрузки
• Материал: сталь - прочная, устойчивая к деформациям конструкция
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточна для большинства помещений) и брызг воды с любого направления
• Диапазон рабочих температур: от -60 C до +120 C - работает в экстремальных условиях, включая холодильные камеры и нагреваемые зоны
• Заземление: да - обеспечивает электрическую связь между металлическим рукавом и корпусом шкафа
• Цвет: металлик - естественный цвет стали, не требует покраски

Совместимость и монтаж

Муфта вводная для металлорукава ВМ(90)-25 совместима с любыми металлорукавами наружным диаметром 25 мм. Крепится через резьбу M25x1,5, которая стандартизована для таких изделий. Гайка рассчитана на затяжку рожковым ключом - удобно использовать при ограниченном доступе. Для установки необходимо:

• Продеть металлорукав через муфту
• Закрутить гайку на корпус шкафа до плотного контакта
• Обеспечить контакт заземляющего контакта с корпусом оборудования

Не используйте инструменты с острыми краями - они могут повредить резьбу. Убедитесь, что толщина стенки шкафа не превышает допустимую для данной модели.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности при использовании в промышленных сетях. Степень защиты IP54 соответствует ГОСТ 14254. Наличие заземления гарантирует снижение риска поражения током при пробое изоляции. Применение в соответствии с рекомендованным проектным ассортиментом обеспечивает соответствие нормам ПУЭ.

Преимущества

• Высокая механическая прочность благодаря стальной конструкции
• Герметизация соединения даже при использовании негерметичных рукавов
• Поддержание целостности системы заземления
• Удобство монтажа - гайка под рожковый ключ позволяет работать в труднодоступных местах
• Широкий температурный диапазон - подходит для суровых условий эксплуатации

Ограничения применения

• Не предназначен для постоянного погружения в воду - степень защиты IP54 не обеспечивает герметичность при длительном контакте с жидкостью
• Не подходит для пластиковых или неметаллических рукавов - только для металлорукавов диаметром 25 мм
• Не рекомендуется применять в средах с высокой концентрацией кислот, щелочей или растворителей - материал не химически стойкий
• Не заменяет фланцевые или сварные вводы в взрывоопасных зонах - для АЗС, химпроизводств нужна сертифицированная аппаратура класса Ex

Примеры использования

• Ввод кабелей в силовой шкаф на конвейере
• Подключение датчиков и исполнительных механизмов в холодильной камере
• Массовый ввод проводов в распределительную коробку на производстве
• Соединение металлорукава с корпусом ЧПУ станка

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр металлорукава был достаточен для пропуска всех кабелей - не перегружайте канал
• При установке в тонкостенные корпуса используйте шайбы для равномерного распределения нагрузки
• Проверяйте контакт заземления после сборки - он должен иметь минимальное переходное сопротивление
• Для долговечности в агрессивных средах можно дополнительно смазывать резьбу термостойкой антикоррозийной paste
• Артикул pr08.3006 - один из самых распространённых вариантов в линейке ПРОМРУКАВ; всегда имейте запас при крупных проектах
