Адаптер труба-рукав АТР-25 У2 IP43 | zeta41403 ЗЭТАРУС (Завод электротехнической арматуры)

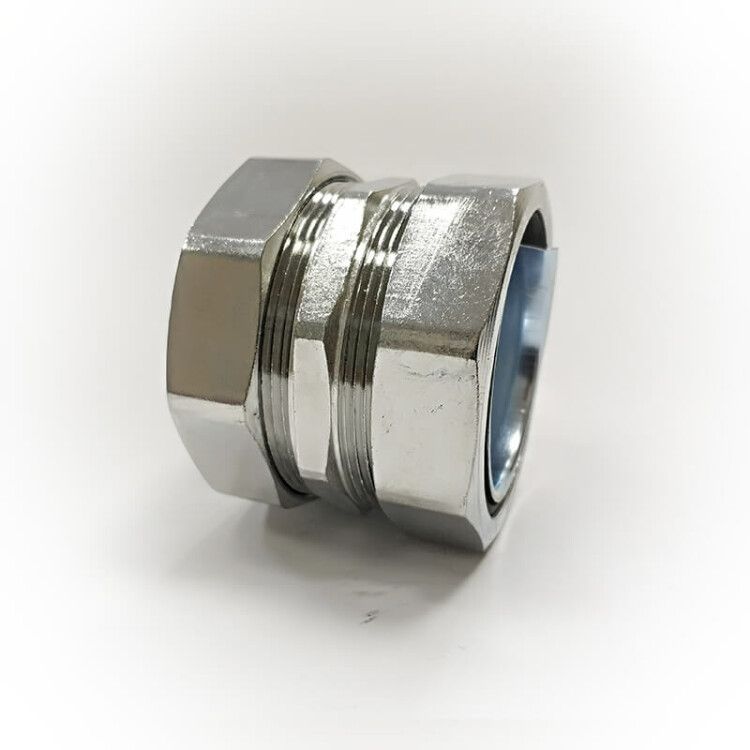

Адаптер труба-рукав АТР-25 У2 IP43 от ЗЭТАРУС — устройство для надёжного соединения металлорукава с металлической трубой в условиях повышенной влажности и перепадов температур. Артикул zeta41403 обеспечивает герметичность и механическую прочность при прокладке кабельных трасс на объектах промышленного и коммунального назначения.

Назначение и область применения

Адаптер труба-рукав АТР-25 У2 IP43 используется для перехода между жёсткой металлической трубой и гибким металлорукавом при прокладке кабельных линий. Применяется там, где требуется защита проводов от механических повреждений, влаги и пыли — например, на заводах, в насосных станциях, на элеваторах, в системах автоматизации. Подходит для внутренней и наружной установки в помещениях с умеренным климатом.

Технические характеристики

• Номинальный диаметр: 25 мм — совпадает с условным проходом и диаметром трубы, что позволяет использовать адаптер с трубами и рукавами стандарта 25 мм.
• Степень защиты: IP43 — защита от твердых частиц больше 1 мм и брызг воды под углом до 60° от вертикали.
• Материал корпуса: сплав цинковый с горячим цинкованием — устойчив к коррозии, долговечен в агрессивных средах.
• Уплотнение: резиновое кольцо — обеспечивает герметичность без необходимости дополнительной герметизации.
• Диапазон температур: от -25 °C до +60 °C — работает в холодных и теплых условиях, включая неотапливаемые зоны.
• Цвет и поверхность: серый, полированная — снижает риск задержки влаги и грязи, легко очищается.
• Состав: без галогенов — безопасен при возгорании, соответствует экологическим требованиям.
• Конструкция: состоит из двух частей — корпус и цанговый зажим, обеспечивают фиксацию с обеих сторон.

Совместимость и монтаж

Адаптер труба-рукав АТР-25 У2 IP43 совместим с металлорукавами и стальными трубами внешним диаметром 25 мм. Монтаж выполняется в три этапа:

1. На трубу надевается накидная гайка, затем цанга (ступенчатое стопорное кольцо).
2. Вставыш (оконцеватель) вводится в трубу, чтобы предотвратить деформацию её края.
3. Металлорукав вставляется в другую часть адаптера, после чего затягиваются обе накидные гайки — сначала слегка, потом равномерно до плотного прилегания.

Не требует сварки, клепки или специальных инструментов — достаточно рожкового или накидного ключа. Герметичность проверяется визуально: резиновое кольцо должно быть равномерно сжато без перекосов.

Безопасность и стандарты

Адаптер труба-рукав АТР-25 У2 IP43 соответствует требованиям к электроустановкам в условиях повышенной влажности и пыли. Климатическое исполнение У2 гарантирует работу в закрытых помещениях с умеренной влажностью и колебаниями температуры. Отсутствие галогенов в составе материалов снижает выделение токсичных веществ при нагреве — важно для помещений с ограниченной вентиляцией.

Преимущества

• Высокая механическая прочность благодаря цанговому зажиму — не расшатывается даже при вибрациях.
• Легкий монтаж без сварки — экономит время и снижает стоимость работ.
• Горячее цинкование увеличивает срок службы в сравнении с обычным гальваническим покрытием.
• Полированная поверхность препятствует накоплению влаги и осадков — особенно актуально в сырых местах.
• Резиновое уплотнение не требует замены при нормальной эксплуатации — долговечность до 10 лет.

Ограничения применения

• Не предназначена для постоянного погружения в воду — степень защиты IP43 исключает воздействие струй под давлением и длительное намокание.
• Не рекомендуется для использования в агрессивных химических средах (кислоты, щелочи) — материал корпуса устойчив к коррозии, но не к растворителям.
• Подходит только для труб и рукавов точно 25 мм — использование с другими диаметрами нарушает герметичность и прочность.
• Работает в пределах -25…+60 °C — при более низких температурах резина теряет эластичность, при высоких — возможна деформация.

Примеры использования

• Подключение металлорукава к выходному патрубку двигателя на конвейере.
• Переход от стальной трубы к гибкому рукаву в системе вентиляции цеха.
• Прокладка силового кабеля от распределительного щита к станку через стену с использованием жесткой трубы внутри и гибкого рукава снаружи.
• Обвязка насосов в канализационных станциях — где нужна защита от брызг и вибраций.

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы — он должен быть чуть меньше 25 мм, чтобы цанга могла плотно захватить стенку.
• Не перетягивайте гайки — это может повредить резиновое уплотнение или деформировать трубу.
• При работе в условиях запыления используйте адаптер вместе с защитными кожухами — IP43 не защищает от постоянного попадания пыли.
• При замене старого адаптера сохраните оригинальную цангу — она рассчитана именно на этот тип рукава.
• Для удобства сборки можно смазать резиновое кольцо силиконовым составом — это облегчит введение рукава и продлит срок службы уплотнения.
