Адаптер труба-рукав АТР-32 У2 IP43 | zeta41404 ЗЭТАРУС (Завод электротехнической арматуры)

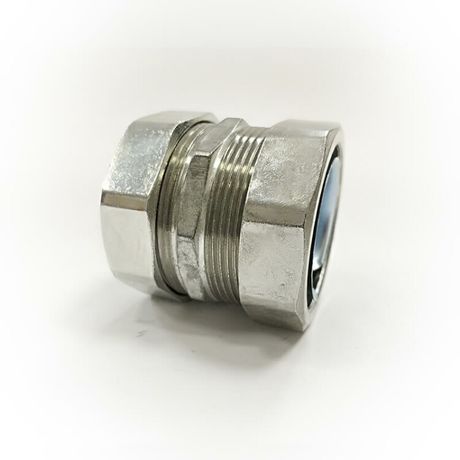

Адаптер труба-рукав АТР-32 У2 IP43 от ЗЭТАРУС обеспечивает надёжное соединение между металлической трубой и металлорукавом при прокладке кабельных трасс. Этот адаптер - часть серийной линейки ZETA, рассчитан на жесткие условия эксплуатации и соответствует требованиям промышленной автоматизации.

Назначение и область применения

Адаптер труба-рукав АТР-32 У2 IP43 используется для перехода от жёсткой металлической трубы к гибкому металлорукаву в системах кабельной прокладки. Применяется там, где требуется механическая защита проводов и возможность компенсации вибраций или перемещений. Подходит для установки на станках, щитах, конвейерах, вентиляционных системах и других объектах с высокими требованиями к герметичности и прочности соединения.

Технические характеристики

• Номинальный диаметр: 32 мм - совпадает с условным проходом и диаметром трубы, что гарантирует беспрепятственный проход кабелей;
• Степень защиты: IP43 - защита от твердых частиц размером более 1 мм и брызг воды под углом до 60° от вертикали;
• Климатическое исполнение: У2 - предназначено для работы в условиях умеренного климата с возможностью эксплуатации при температурах от -25C до +60C;
• Материал корпуса: сплав цинковый с горячим цинкованием - повышает коррозионную стойкость в агрессивных средах;
• Уплотнение: резиновое кольцо - обеспечивает герметичность без необходимости дополнительной герметизации;
• Конструкция: состоит из двух взаимодействующих частей - корпуса и цанги - с зажимом через накидные гайки;
• Цвет: серый; поверхность: полированная - снижает риск задержки пыли и упрощает осмотр;
• Состав: без галогенов - безопасен при возгорании, соответствует экологическим нормам.

Совместимость и монтаж

Адаптер труба-рукав АТР-32 У2 IP43 совместим с металлорукавами и стальными трубами внешним диаметром 32 мм. Монтаж выполняется в три этапа:

1. На трубу надевается накидная гайка, затем цанга - так, чтобы зубья были направлены внутрь;
2. Вставыш (оконцеватель) вводится в трубу, после чего устанавливается резиновое уплотнительное кольцо;
3. Металлорукав вставляется в свободный конец адаптера, и накидная гайка затягивается ключом до плотного прилегания - фиксация достигается за счёт деформации цанги.

Не требует сварки или специальных инструментов - достаточно обычного рожкового или накидного ключа. Герметичность проверяется визуально: после сборки между элементами не должно быть люфта.

Преимущества

• Высокая механическая прочность благодаря цанговому зажиму - предотвращает выдергивание рукава даже при нагрузках;
• Горячее цинкование увеличивает срок службы в помещениях с повышенной влажностью или на открытом воздухе;
• Отсутствие галогенов в составе материалов делает адаптер безопасным при пожаре - не выделяет токсичных паров;
• Полированная поверхность уменьшает накопление грязи и облегчает ежедневный осмотр;
• Простота сборки позволяет заменить или переустановить адаптер без демонтажа всей трассы.

Ограничения применения

• Не предназначен для постоянного погружения в воду - степень защиты IP43 исключает воздействие струй под давлением и длительное намокание;
• Работает только в диапазоне температур от -25C до +60C - при более низких температурах резина теряет эластичность, при более высоких - может деформироваться;
• Подходит только для труб и рукавов с точным наружным диаметром 32 мм - использование с другими размерами нарушает герметичность и крепление;
• Не рекомендован для применений с сильными ударными нагрузками - цанга может перегрузиться и потерять функциональность.

Примеры использования

• Соединение стальной трубы с металлорукавом на входе в шкаф управления на заводе;
• Переход от жёсткой трубы к гибкому рукаву у привода конвейера, где есть вибрации;
• Прокладка кабелей в холодильных камерах - адаптер сохраняет целостность при низких температурах;
• Обвязка оборудования в пищевой промышленности - материал без галогенов соответствует санитарным нормам.

Практические советы

• Перед монтажом проверьте внутренний диаметр металлорукава - он должен быть достаточен для пропуска кабелей без перегиба;
• Не используйте силовые инструменты при затяжке гаек - перетянуть можно легко, и тогда цанга сломается или уплотнение будет повреждено;
• При работе в местах с высокой запылённостью регулярно осматривайте место соединения - пыль может попасть под уплотнение и вызвать протечку;
• Адаптер АТР-32 У2 IP43 от ЗЭТАРУС совместим с аналогичными изделиями других производителей, если соблюдены размеры 32 мм и тип цангового крепления;
• Храните изделия в сухом месте - хотя они защищены цинком, долгосрочное хранение во влажном помещении может привести к появлению белого налёта на поверхности.
