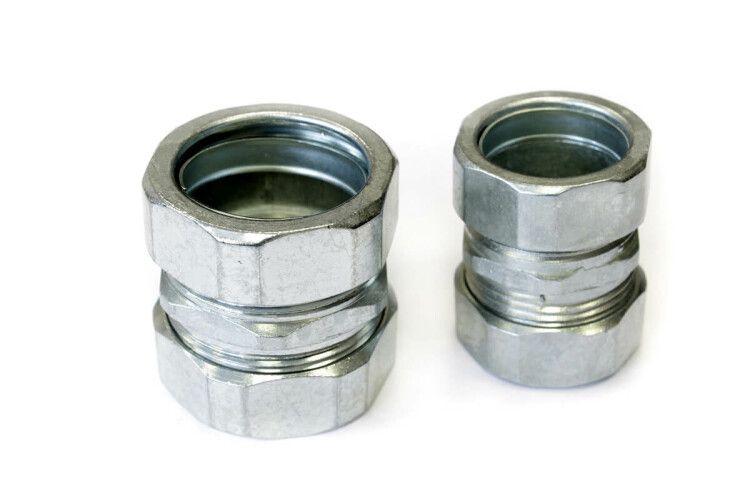

Адаптер труба-труба АТТ-32 У2 IP43 от ЗЭТАРУС - это резьбовой цанговый переходник для надёжного соединения стальных водо-газопроводных труб при прокладке кабельных трасс. Продукт сочетает механическую прочность, герметичность и устойчивость к внешним воздействиям, что делает его подходящим для промышленных и коммунальных объектов.

Назначение и область применения

Адаптер труба-труба АТТ-32 У2 IP43 используется исключительно для соединения стальных труб по системам водо-газопровода, когда необходимо провести кабельную линию через трубный участок. Он не предназначен для передачи жидкостей или газов под давлением - задача адаптера - обеспечить проход кабеля и одновременно зафиксировать трубу в месте входа/выхода. Подходит для установки на станциях, насосных пунктах, вентиляционных шахтах, подземных каналах и других местах, где требуется герметичное введение кабеля в металлический трубопровод.

Технические характеристики

• Диаметр: 32 мм - соответствует стандартному наружному диаметру стальной трубы ГОСТ 3262, подходит для труб с условным проходом DN25.
• Степень защиты: IP43 - защита от твердых частиц крупнее 1 мм и от брызг воды под углом до 60° от вертикали; не предназначена для постоянного контакта с водой или погружения.
• Материал корпуса: сплав цинковый с горячим цинкованием - повышает коррозионную стойкость, особенно в условиях повышенной влажности.
• Материал уплотнения: резина МБС - эластичная, устойчивая к перепадам температур, не содержит галогенов, безопасна при возгорании.
• Диапазон рабочих температур: от -25 C до +60 C - допустимо использование в холодных регионах и внутри помещений с отоплением.
• Исполнение: резьбовое - позволяет закручивать адаптер прямо на резьбу трубы без сварки или дополнительных фитингов.
• Климатическое исполнение: У2 - рассчитан на умеренный климат с возможностью работы в помещениях с контролируемой влажностью.
• Поверхность: полированная - снижает риск задиров при сборке и улучшает внешний вид.
• Цвет: серый - характерный цвет цинкованной стали после обработки.

Совместимость и монтаж

Адаптер труба-труба АТТ-32 У2 IP43 совместим с любыми стальными трубами ГОСТ 3262 с наружным диаметром 32 мм. Для монтажа:

• На конец трубы накручивается корпус адаптера по резьбе - предварительно проверьте целостность резьбы на трубе.
• Внутрь корпуса вставляются два цанговых кольца (стопорные кольца) и уплотнительная резина МБС.
• Труба продевается через адаптер, затем затягивается накидная гайка - она сжимает цанги, которые плотно обхватывают стенку трубы, обеспечивая герметичность и механическую фиксацию.
• Не используйте инструменты с острыми губками - они могут повредить полированную поверхность. Лучше применять рожковые или накидные ключи.

Безопасность и стандарты

Адаптер труба-труба АТТ-32 У2 IP43 изготовлен без содержания галогенов, что соответствует требованиям пожарной безопасности при использовании в замкнутых пространствах. Соответствует требованиям к электрооборудованию для кабельных систем согласно ГОСТ Р 50571.5.52. Сертификаты на продукцию доступны у производителя ЗЭТАРУС.

Преимущества

• Не требует сварки - монтаж выполняется вручную с помощью ключей.
• Высокая герметичность благодаря двойному уплотнению: цанги + резина МБС.
• Устойчивость к коррозии - горячее цинкование увеличивает срок службы в сырых средах.
• Легко демонтировать - можно разобрать и переустановить без потери функциональности.
• Поддерживает многократные вводы кабеля - один адаптер может использоваться несколько раз при замене проводки.

Ограничения применения

• Не применяйте для труб с диаметром меньше или больше 32 мм - цанги не обеспечат надёжного зажима.
• Не используйте в условиях постоянного погружения в воду или высокого гидростатического давления - степень защиты IP43 недостаточна.
• Не рекомендуется для применения в агрессивных химических средах (например, кислоты, щёлочи) - материал корпуса не устойчив к таким воздействиям.
• Не подходит для пластиковых или медных труб - цанговая система работает только с жесткими стальными поверхностями.
• При температурах ниже -25 C резина МБС теряет часть эластичности - возможны микротечи при вибрации.

Примеры использования

• Ввод кабеля в трубопровод системы теплоснабжения на котельной.
• Проход кабеля через стальные трубы в подвале многоэтажного дома.
• Фиксация силового кабеля на выходе из водопроводной шахты в промышленном цехе.
• Создание герметичного ввода в трубу, которая служит естественным каналом для прокладки сигнализационных линий.

Практические советы

• Перед монтажом проверьте внутреннюю резьбу трубы - наличие заусенцев или ржавчины может помешать герметизации.
• Не перетягивайте накидную гайку - это деформирует цанги и повредит уплотнение. Затягивайте до упора, но без усилия рычага.
• При работе в пыльных условиях протирайте контактные поверхности перед сборкой - грязь снижает эффективность цангового зажима.
• Для длительной эксплуатации в условиях влажности периодически осматривайте место соединения - при появлении следов коррозии на резьбе смажьте её антикоррозийной смазкой на основе цинка.
• Адаптер труба-труба АТТ-32 У2 IP43 от ЗЭТАРУС - единственный вариант в своей категории, сочетающий полированную поверхность и цанговый механизм в одном корпусе. Выбирайте этот продукт, если нужна долговечность и точность монтажа.
