Адаптер труба-труба АТТ-20 У2 IP43 | zeta41002 ГОФРОМАТИК ЗЭТА

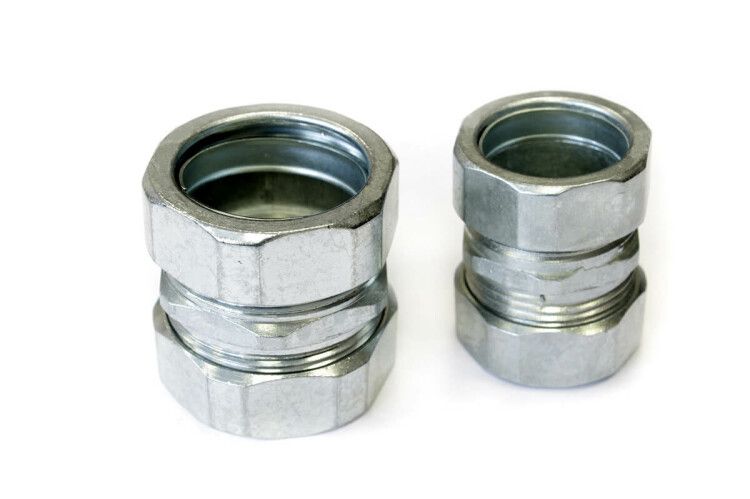

Адаптер труба-труба АТТ-20 У2 IP43 от ЗЭТАРУС — это резьбовой цанговый переходник для надёжного соединения стальных водо-газопроводных труб при прокладке кабельных трасс. Продукт сочетает механическую прочность, герметичность и устойчивость к внешним воздействиям, что делает его подходящим для промышленных и коммунальных объектов.

Назначение и область применения

Адаптер труба-труба АТТ-20 У2 IP43 используется исключительно для соединения стальных водо-газопроводных труб — например, при проходе кабеля через стену, перекрытие или металлический короб. Он не предназначен для передачи жидкостей или газов под давлением, а служит лишь как защитный кожух и крепёжный элемент для кабельной линии. Подходит для внутренней и наружной установки в условиях умеренного климата.

Технические характеристики

• Диаметр: 20 мм — соответствует стандартным стальным трубам Ду20 (G ¾")
• Степень защиты: IP43 — защищён от твёрдых частиц больше 1 мм и брызг воды под углом до 60°
• Материал корпуса: сплав цинковый с горячим цинкованием — повышает коррозионную стойкость
• Уплотнение: резина МБС — эластичная, устойчива к температурным перепадам
• Диапазон температур: от -25 °C до +60 °C — работает в холодных и жарких помещениях
• Исполнение: резьбовое — позволяет закручивать адаптер прямо на резьбу трубы
• Цвет: серый — матовая, полированная поверхность снижает риск задиров при монтаже
• Климатическое исполнение: У2 — предназначено для умеренного климата с возможностью работы под навесом или в помещении
• Состав: корпус, две цанговые вставки, две накидные гайки — всё необходимое для сборки в одном комплекте
• Состав: без галогенов — безопасен при возгорании, соответствует экологическим требованиям

Совместимость и монтаж

Адаптер труба-труба АТТ-20 У2 IP43 совместим с любыми стальными трубами ГОСТ 3262, имеющими наружную резьбу G ¾" (диаметром около 20 мм). Для монтажа:

• Наденьте одну накидную гайку на трубу, затем цанговое кольцо — так, чтобы острые зубья смотрели внутрь
• Вставьте трубу в корпус адаптера до упора
• Затяните вторую накидную гайку рукой, потом дожмите ключом — не переусердствуйте, чтобы не деформировать цангу
• Проверьте плотность: при правильном монтаже труба не должна проворачиваться внутри адаптера

Не используйте смазку или герметик — резина МБС обеспечивает достаточную герметичность сама. Цанговый механизм не требует сварки или специального оборудования.

Безопасность и стандарты

Адаптер труба-труба АТТ-20 У2 IP43 соответствует требованиям по безопасности для электроустановок, применяемых в системах кабельной прокладки. Сертифицирован по ГОСТ Р 50030.2 и ГОСТ 14254 для степени защиты IP43. Отсутствие галогенов в составе уплотнения снижает выделение токсичных веществ при нагреве — важно для замкнутых пространств.

Преимущества

• Высокая механическая прочность благодаря цанговому зажиму — труба не выпадает даже при нагрузках
• Горячее цинкование увеличивает срок службы в сырых средах — в отличие от просто окрашенных аналогов
• Легко собирается без инструментов — достаточно двух гаек и ключа
• Полированная поверхность предотвращает повреждение кабеля при протяжке
• Компактный дизайн — занимает минимум места при проходе через плиты или стены

Ограничения применения

• Не применяйте для труб большего диаметра — 20 мм — максимальный допустимый размер
• Не используйте в условиях постоянного погружения в воду — IP43 не обеспечивает герметичность при затоплении
• Не рекомендован для высоких температур выше +60 °C — резина МБС теряет эластичность
• Не подходит для пластиковых или медных труб — цанговый механизм рассчитан только на стальные трубы с резьбой
• Не используйте в агрессивных химических средах — цинковое покрытие может разрушаться при контакте с кислотами

Примеры использования

• Проход кабеля через железную стену в цеху — труба вварена в стену, адаптер АТТ-20 У2 IP43 крепится снаружи
• Подключение распределительного щита к шахте — стальная труба ведёт от щита к точке входа, адаптер фиксирует её и защищает от перегиба
• Прокладка силового кабеля в подвале — адаптер соединяет участки стальной трубы, защищая кабель от механических повреждений

Практические советы

• Перед монтажом проверьте резьбу трубы — она должна быть целой, без забитых резцов или ржавчины
• Если труба слишком длинная, сначала соберите адаптер на ней, потом вставляйте в стену — так удобнее контролировать глубину
• При использовании в местах с вибрациями (например, рядом с насосами) дополнительно закрепите трубу хомутами — адаптер не воспринимает динамические нагрузки
• При необходимости замены — открутите гайки, вытащите старую трубу, вставьте новую — ремонт не требует демонтажа всей системы
• Артикул zeta41002 — сохраняйте его при заказе запчастей; цанги и гайки продаются отдельно, если потребуется замена
