Адаптер труба-рукав АТР-20 У2 IP43 ГОФРОМАТИК/ЗЭТАРУС zeta41402

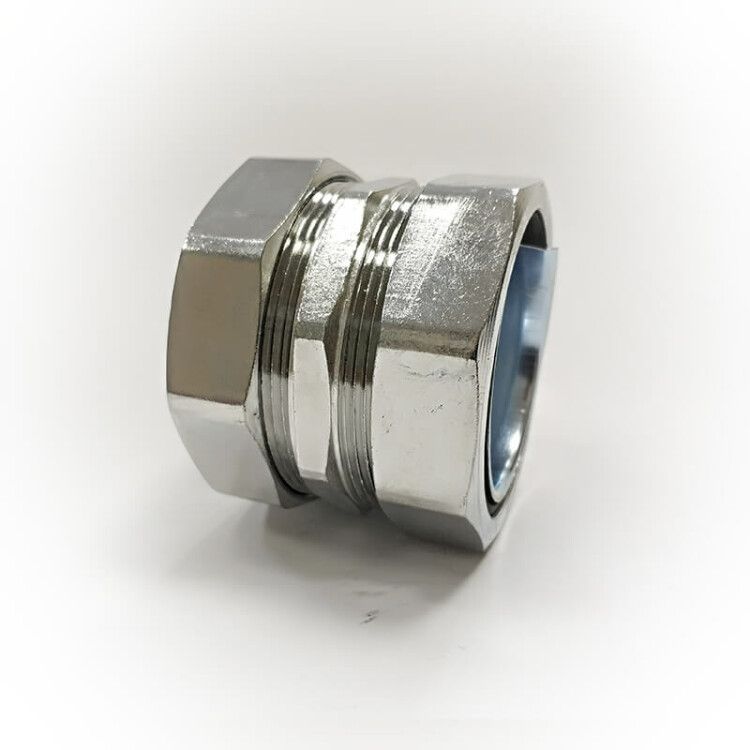

Адаптер труба-рукав АТР-20 У2 IP43 от ЗЭТА Новосибирск обеспечивает надёжное соединение между металлической трубой и металлорукавом при прокладке кабельных трасс. Этот адаптер сочетает прочную конструкцию, защиту от внешних воздействий и простую установку - идеально подходит для промышленных объектов с высокими требованиями к герметичности.

Назначение и область применения

Адаптер труба-рукав АТР-20 У2 IP43 используется для перехода от жёсткой металлической трубы к гибкому металлорукаву в системах прокладки кабелей. Применяется там, где требуется механическая защита проводов и одновременно возможность компенсации вибраций или перемещений - например, на станках, конвейерах, распределительных щитах, вентиляционных системах и других участках с динамическими нагрузками.

Технические характеристики

• Номинальный диаметр: 20 мм - соответствует внутреннему диаметру металлорукава и трубы, совместим с рукавами типа МР-20
• Степень защиты: IP43 - предотвращает попадание твердых частиц больше 1 мм и капель воды, падающих под углом до 60° от вертикали
• Климатическое исполнение: У2 - рассчитан на работу в условиях умеренного климата с повышенной влажностью
• Диапазон рабочих температур: от -25 до +60 C - выдерживает зимние условия на открытых площадках и нагрев в помещениях
• Материал корпуса: сплав цинковый с горячим цинкованием - устойчив к коррозии, долговечен в агрессивной среде
• Уплотнение: резиновое кольцо - обеспечивает герметичность без необходимости дополнительной герметизации
• Количество деталей: 2 основные части - корпус и цанга с фиксирующими элементами
• Цвет: серый; поверхность полированная - снижает риск задержки грязи и облегчает осмотр
• Не содержит галогенов - безопасен при возгорании, соответствует экологическим нормам

Совместимость и монтаж

Адаптер труба-рукав АТР-20 У2 IP43 совместим с металлорукавами диаметром 20 мм и стальными трубами того же условного прохода. Для монтажа:

• На один конец надевается накидная гайка, затем цанга, после чего вводится металлорукав - он зажимается при затяжке гайки
• На второй конец вставляется оконцеватель (вставыш), который вводится в металлическую трубу, после чего закручивается вторая накидная гайка
• Оба соединения требуют равномерного усилия - перетягивать нельзя, чтобы не повредить резьбу или уплотнение
• Резьбовое исполнение позволяет использовать стандартные инструменты: два рожковых ключа или один ключ и плоскогубцы

Безопасность и стандарты

Адаптер труба-рукав АТР-20 У2 IP43 соответствует требованиям к электроустановкам в условиях повышенной опасности. Горячее цинкование обеспечивает антикоррозийную защиту, а отсутствие галогенов делает изделие безопасным при возможном возгорании. Соответствует ГОСТ Р 50030.2 и рекомендациям по прокладке кабелей в промышленных сетях.

Преимущества

• Двухкомпонентная система зажима - надёжно фиксирует и трубу, и рукав без проскальзывания
• Полированная поверхность - минимизирует накопление пыли и влаги, упрощает обслуживание
• Резиновое уплотнение - не требует дополнительных герметиков, служит долго даже при частых температурных колебаниях
• Высокая степень защиты IP43 - достаточна для большинства производственных помещений и полуоткрытых зон
• Легкий вес и компактность - удобен для монтажа в плотных конструкциях

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP43 не обеспечивает защиту от струй или подтопления
• Не подходит для работы при температурах ниже -25 C или выше +60 C - материал теряет эластичность или деформируется
• Не применяется в взрывоопасных зонах - отсутствует взрывозащита (Ex-маркировка)
• Не совместим с пластиковыми трубами или рукавами - требует жесткой металлической базы

Примеры использования

• Подключение металлорукава к выходному отверстию распределительного щита из стали
• Переход от стальной трубы к гибкому рукаву на автоматическом станке для защиты кабелей от вибрации
• Прокладка кабеля от шкафа управления к насосу в цеху с высокой влажностью
• Соединение вентиляционной системы с кабельной трассой в холодильном модуле

Практические советы

• Перед монтажом проверьте внутренний диаметр металлорукава - он должен точно соответствовать 20 мм, иначе цанга не зажмёт её должным образом
• При использовании в местах с частыми температурными изменениями периодически проверяйте состояние резинового уплотнения - оно может стареть быстрее при циклическом нагреве/охлаждении
• Не используйте силовые инструменты для затяжки - достаточно ручного усилия, чтобы избежать повреждения резьбы
• Если труба имеет толстые стенки, убедитесь, что оконцеватель полностью вошёл в неё - иначе будет плохая герметизация
• Адаптер труба-рукав АТР-20 У2 IP43 от ЗЭТА Новосибирск можно заменить аналогом от ГОФРОМАТИК или ЗЭТАРУС - они имеют ту же конструкцию и размеры
