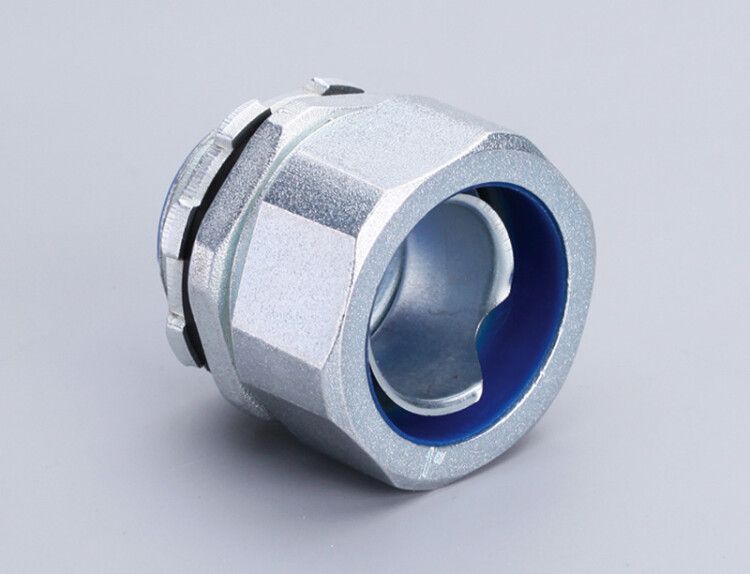

Муфта вводная ВМ-75 | 61377 Fortisflex КВТ

Муфта вводная ВМ-75 от Fortisflex и КВТ - это надёжный элемент для герметичного ввода металлорукава в электрооборудование, обеспечивающий защиту от пыли и брызг воды при температуре от -60 до +120 C. Артикул 61377 подходит для промышленной автоматизации, где важна долговечность и точная посадка.

Назначение и область применения

Муфта вводная ВМ-75 используется для вывода или ввода металлорукава в корпуса распределительных щитов, шкафов управления и другого промышленного оборудования. Она обеспечивает герметичное соединение между металлическим рукавом и стенкой корпуса, предотвращая попадание пыли, влаги и внешних воздействий внутрь. Также применяется для стыковки отрезков изолированных металлорукавов через резьбовые ответные элементы типа СТМ(Р).

Технические характеристики

• Диаметр: 75 мм - соответствует наружному диаметру металлорукава, который можно ввести;
• Тип резьбы: трубная (газовая) - совместима с стандартными фитингами и переходниками;
• Тип конструкции: наружная резьба - позволяет закручивать муфту в гнездо с внутренней резьбой;
• Длина резьбы: 25 мм - достаточна для прочного зацепления в толстой стенке корпуса;
• Степень защиты: IP54 - защита от пыли (не полностью герметично, но препятствует оседанию вредных частиц) и брызг воды с любого направления;
• Материал корпуса: цинк, литьё под давлением - устойчив к механическим нагрузкам, не требует покрытия;
• Температура эксплуатации: от -60 C до +120 C - работает в экстремальных условиях, включая холодильные камеры и печи;
• Форма: прямолинейная - не имеет угловых поворотов, подходит для прямой прокладки;
• Габариты: 70×44×0 мм - компактный профиль, легко помещается в ограниченном пространстве;
• Цвет: стальной - естественный цвет цинкового сплава, не окрашен.

Совместимость и монтаж

Муфта вводная ВМ-75 совместима с большинством промышленных металлорукавов, включая модели: МРПИнг NORD, МРПИнг(INOX), МР(INOX), Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой (в том числе 20 м) и Р3-ЦХ. Для установки требуется подготовленное отверстие в корпусе с внутренней резьбой, соответствующей наружной резьбе муфты. Накрутите муфту вручную до упора, затем затяните гаечным ключом - не перетягивайте, чтобы не деформировать резьбу. Убедитесь, что диаметр отверстия в стенке равен 75 мм - иначе возможна утечка или повреждение.

Безопасность и стандарты

Муфта вводная ВМ-75 соответствует требованиям IP54, что делает её безопасной для использования в помещениях с повышенной запылённостью и вероятностью брызг воды. Материал - цинковый сплав - не содержит свинца и других токсичных веществ, соответствует нормам RoHS. Температурный диапазон (-60…+120 C) позволяет применять её в системах с высокими тепловыми нагрузками, включая нагревательные устройства и холодильные установки.

Преимущества

• Высокая механическая прочность благодаря литому цинковому корпусу - выдерживает ударные нагрузки при монтаже и эксплуатации;
• Универсальная резьба - совместима с широким кругом стандартных фитингов и рукавов;
• Не требует дополнительного покрытия - материал сам по себе устойчив к коррозии в среднем классе агрессивности;
• Широкий температурный интервал - подходит для суровых условий, включая северные регионы и термические процессы;
• Компактные габариты - удобна для установки в плотно укомплектованных щитах.

Ограничения применения

• Не предназначена для постоянного погружения в воду - степень защиты IP54 исключает длительный контакт с жидкостью;
• Не рекомендована для использования в агрессивных химических средах (кислоты, щёлочи, растворители) - цинк может подвергаться коррозии;
• Не подходит для ввода неметаллических рукавов (например, ПВХ или полиэтиленовых) - резьба рассчитана на жесткий металлорукав;
• Нельзя использовать в качестве основного крепления - она служит лишь для герметизации, а вес рукава должен восприниматься другими элементами системы.

Примеры использования

• Ввод металлорукава в шкаф управления станка ЧПУ;
• Подключение датчиков и исполнительных механизмов в пищевой промышленности (при отсутствии прямого контакта с водой);
• Соединение участков металлорукава в системах автономного контроля на производстве;
• Электроснабжение оборудования в холодильных камерах и зонах с низкими температурами;
• Прокладка проводов в цехах с высокой запылённостью - например, деревообработка, металлургия, строительство.

Практические советы

• Перед монтажом проверьте, что внутренняя резьба в корпусе точно соответствует наружной резьбе ВМ-75 - используйте метчики или пробники;
• Если резьба слишком длинная, можно использовать прокладку из эластомера внутри корпуса для лучшей герметизации;
• Не допускайте перекоса при завинчивании - он снижает герметичность и может повредить резьбу;
• Для частых демонтажей рекомендуется периодически смазывать резьбу графитовой смазкой - продлит срок службы;
• Артикул 61377 - единственный номер для заказа; другие аналоги могут иметь отличную резьбу или диаметр - не заменяйте без проверки совместимости.
