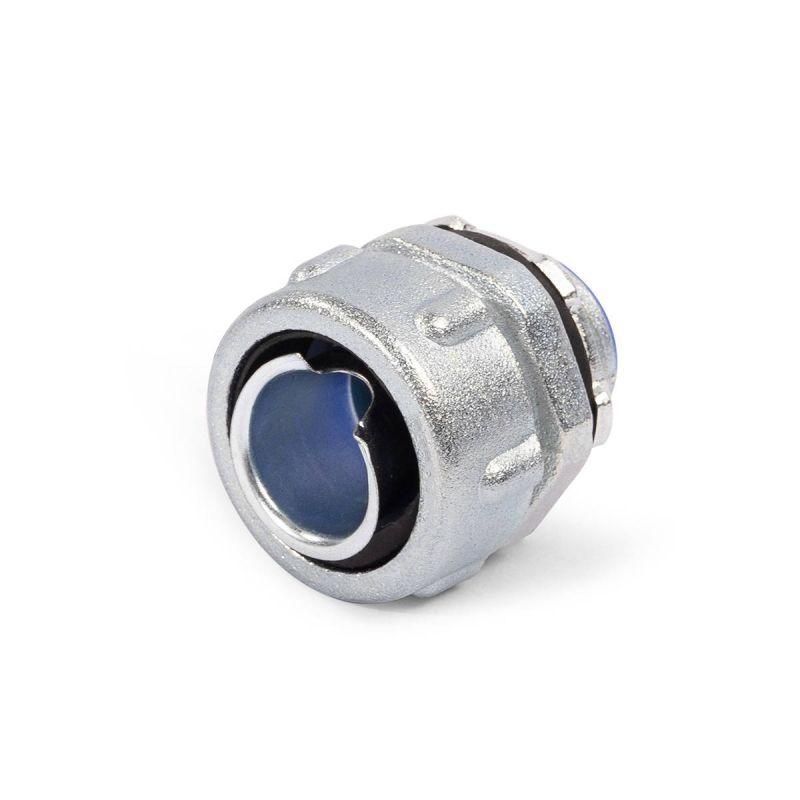

Муфта вводная РКн 75 для металлорукава с резьбой G (Fortisflex) - 87898 КВТ

Муфта вводная РКн-75 от Fortisflex и КВТ предназначена для надёжного ввода металлорукава в корпуса распределительных щитов и другого электрооборудования. Её прочный цинковый корпус и степень защиты IP54 обеспечивают устойчивость к пыли и брызгам воды, что делает её подходящей для промышленной среды.

Назначение и область применения

Муфта вводная РКн-75 используется для герметичного прохода металлорукава через стенку шкафа, щита или корпуса оборудования. Она фиксирует рукав на месте, предотвращая его выскальзывание и обеспечивая сохранение степени защиты IP54 внутри устройства. Применяется в системах автоматизации, на производстве, в энергетике и других местах, где требуется защищённый ввод кабеля.

Технические характеристики

• Номинальный диаметр: 75 мм - подходит для металлорукавов с внешним диаметром до этого значения;
• Материал корпуса: цинковый сплав, литой под давлением - высокая механическая прочность и долговечность;
• Тип резьбы: трубная (газовая) - совместима с стандартными резьбовыми соединениями ГОСТ 6357;
• Длина резьбы: 26 мм - достаточна для плотного завинчивания в толстые стенки шкафов;
• Тип конструкции: наружная резьба - муфта ввинчивается внутрь отверстия в корпусе;
• Исполнение: прямолинейный - позволяет провести рукав без изгибов и перегибов;
• Тип соединения сальника: резьбовой - обеспечивает надёжную затяжку и регулировку;
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточно для большинства помещений) и брызг воды со всех сторон;
• Температурный диапазон: от -60 C до +120 C - работает в экстремальных условиях, включая холодильные камеры и нагреваемые зоны.

Совместимость и монтаж

Муфта вводная РКн-75 совместима с широким рядом металлорукавов: МРПИнг, МРПИнг серый, МРПИнг NORD, МРПИнг(INOX), МРПИнг «DIESEL», МР(INOX), Р3-ЦПнг LS, Р3-ЦПнг LS с протяжкой, Р3-ЦПнг LS с протяжкой (20 м), Р3-ЦХ, Р3-Ц. Для установки необходимо просверлить отверстие в корпусе с диаметром, соответствующим наружному диаметру резьбы муфты. После вворачивания муфты в отверстие, металлорукав вставляется внутрь и фиксируется накидной гайкой. Гайка имеет форму, позволяющую использовать газовый ключ - удобно при монтаже в труднодоступных местах.

Безопасность и стандарты

Степень защиты IP54 соответствует требованиям ГОСТ 14254. Это гарантирует безопасную работу в помещениях с повышенной запылённостью и возможным попаданием брызг воды. Отсутствие специального покрытия не снижает надёжность - цинковый сплав сам по себе устойчив к коррозии в типовых промышленных условиях.

Преимущества

• Высокая механическая прочность благодаря литому цинковому корпусу;
• Удобство монтажа - накидная гайка под газовый ключ исключает необходимость в специальных инструментах;
• Широкий температурный диапазон - можно применять в суровых климатических условиях;
• Герметизация достигается без дополнительных уплотнителей - конструкция рассчитана на плотное прилегание к рукаву;
• Поддержка множества популярных моделей металлорукавов - не требует замены комплектующих.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не обеспечивает защиту от струй под давлением или длительного контакта с жидкостью;
• Не рекомендуется для использования во взрывоопасных зонах - отсутствует взрывозащита (Ex);
• Цинковый сплав менее устойчив к агрессивным химическим средам - не применяйте в химпроизводстве без дополнительной защиты;
• Не подходит для ввода кабелей напрямую - только через металлорукав.

Примеры использования

• Ввод металлорукава в силовые щиты на заводе;
• Фиксация рукава в пульте управления станком;
• Проход кабельного ввода в распределительный пункт на открытой площадке;
• Подключение датчиков в холодильном оборудовании - благодаря диапазону -60…+120 C.

Практические советы

• Перед монтажом проверьте внутренний диаметр вашего металлорукава - он должен свободно входить в муфту, но не быть слишком маленьким, чтобы избежать перегрузки сальника;
• Затягивайте накидную гайку равномерно, не переусердствуя - это предотвратит деформацию резьбы;
• Если корпус шкафа толще 26 мм, используйте удлинители или переходники - резьба муфты недостаточно длинна для глубоких стенок;
• Для работы в агрессивной среде (например, пищевой промышленности) лучше выбрать аналог с нержавеющей сталью - эта модель не имеет антикоррозийного покрытия;
• Артикул 87898 - единственный номер для заказа этой модели от Fortisflex и КВТ; другие муфты РКн имеют другой диаметр и не взаимозаменяемы.
