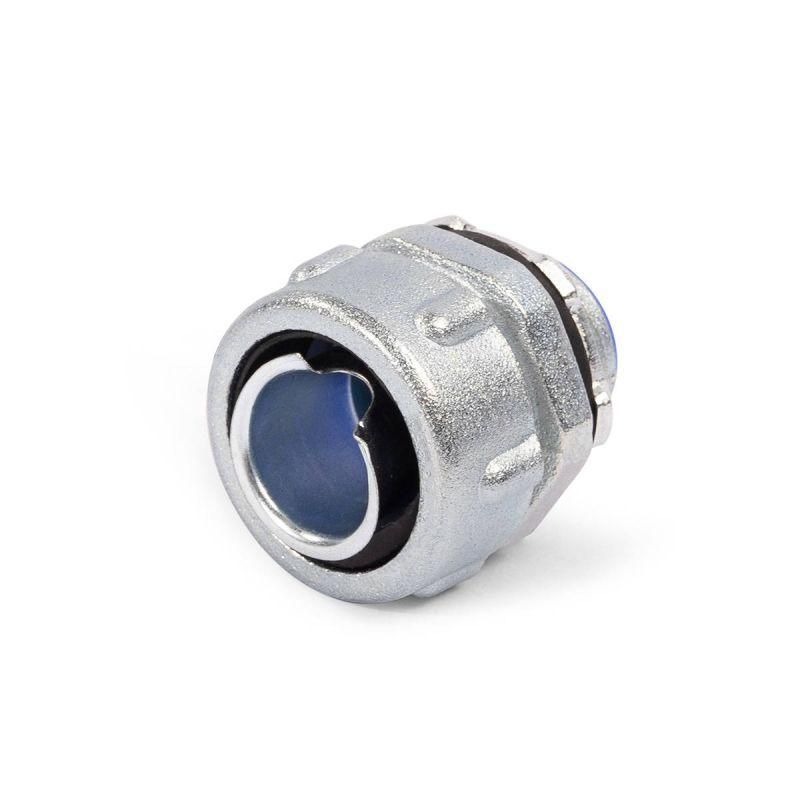

Муфта вводная РКн 50 для металлорукава с резьбой G (Fortisflex) - 87896 КВТ

Муфта вводная РКн 50 от Fortisflex и КВТ предназначена для надёжного ввода металлорукава в корпуса распределительных щитов, обеспечивая герметичность и механическую фиксацию при использовании резьбового соединения с наружной резьбой 50 мм.

Назначение и область применения

Муфта вводная РКн 50 используется для прохода металлорукава через стенку электрошкафа, распределительного щита или другого металлического корпуса. Она защищает провода и кабели от повреждений при вводе, предотвращает попадание пыли и влаги внутрь оборудования. Подходит для установки в условиях промышленных объектов, на улице, в помещениях с повышенной запылённостью или влажностью.

Технические характеристики

• Номинальный диаметр: 50 мм - соответствует внешнему диаметру металлорукава МРПИнг и аналогов
• Тип резьбы: трубная (газовая) - совместима с резьбой металлорукавов стандарта ГОСТ
• Тип конструкции: наружная резьба - муфта накручивается на резьбу металлорукава изнутри корпуса
• Материал корпуса: цинк, литьё под давлением - прочный, коррозионностойкий, не требует дополнительного покрытия
• Тип соединения резьбового сальника: резьбовой - надёжная фиксация без сварки или клепки
• Длина резьбы: 20 мм - достаточна для плотного зацепления с резьбой металлорукава
• Степень защиты: IP54 - защита от пыли (не полностью, но препятствует оседанию вредного количества) и брызг воды со всех сторон
• Температурный диапазон: от -60 C до +120 C - работает в экстремальных условиях, включая холодильные камеры и нагреваемые зоны
• Габариты: 55×35×55 мм - компактный размер для установки в тесных шкафах
• Исполнение: прямолинейный - ввод осуществляется перпендикулярно поверхности корпуса

Совместимость и монтаж

Муфта вводная РКн 50 совместима с большинством типов металлорукавов, включая:

• МРПИнг, МРПИнг серый, МРПИнг NORD
• МРПИнг (INOX), МРПИнг «DIESEL»
• Р3-ЦПнг LS, Р3-ЦПнг LS с протяжкой (в том числе 20 м)
• Р3-ЦХ, Р3-Ц

Установка выполняется следующим образом: снаружи корпуса вставляется металлорукав, внутри - муфта накручивается на его резьбу. Для затяжки применяется газовый ключ - накидная гайка специально спроектирована под него. Уплотнение достигается за счёт формы резьбы и плотного прилегания, дополнительные прокладки не требуются.

Безопасность и стандарты

Муфта вводная РКн 50 соответствует требованиям по степени защиты IP54, что делает её безопасной для использования в средах с риском попадания пыли и брызг воды. Температурный диапазон (-60…+120 C) позволяет применять её в условиях, где возможны перегревы или заморозки. Материал - цинковый сплав - не содержит свинца и других токсичных элементов, безопасен для рабочих и окружающей среды.

Преимущества

• Не требует сварки или специального инструмента - монтаж выполняется обычным газовым ключом
• Высокая механическая прочность благодаря литому цинковому корпусу
• Устойчивость к коррозии - материал сам по себе защищён, дополнительное покрытие не требуется
• Широкий температурный диапазон - подходит для суровых условий эксплуатации
• Простая совместимость с популярными моделями металлорукавов

Ограничения применения

• Не предназначен для погружения в воду - IP54 не гарантирует защиту от струй под давлением или длительного контакта с жидкостью
• Не рекомендуется использовать с пластиковыми рукавами - резьба рассчитана исключительно на металлические
• Запрещено применять в взрывоопасных зонах - отсутствует взрывозащита (Ex-маркировка)
• Не подходит для частых демонтажей - многократная сборка/разборка может повредить резьбу

Примеры использования

• Ввод металлорукава в шкаф управления станком ЧПУ
• Проход кабельного ввода в распределительный щит на производстве
• Подключение датчиков и исполнительных механизмов на конвейере
• Фиксация металлорукава в холодильном оборудовании или на открытых площадках

Практические советы

• Перед установкой проверьте, чтобы резьба металлорукава была целой и не имела деформаций - иначе муфта не будет герметично закручиваться
• Убедитесь, что толщина стенки корпуса меньше 35 мм - так муфта сможет полностью войти и надёжно зафиксироваться
• При монтаже используйте газовый ключ, а не плоскогубцы - это сохранит форму накидной гайки и продлит срок службы
• Если корпус имеет толстую краску или антикоррозийное покрытие - перед установкой удалите его в месте крепления, чтобы избежать плохого контакта и потери заземления
• Артикул 87896 - один из самых распространённых в линейке Fortisflex и КВТ; всегда проверяйте соответствие диаметра 50 мм при заказе аналогов
