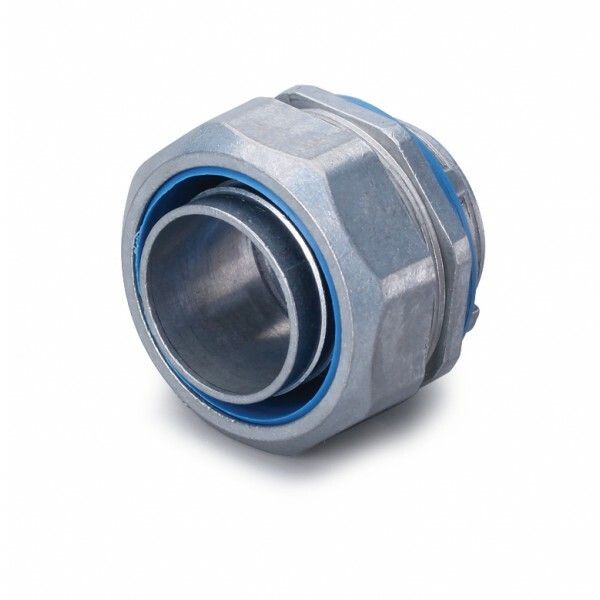

Муфта вводная ВМУ-50 для металлорукава, 50 мм, IP68 Fortisflex 61396

Муфта вводная ВМУ-50 - это компактное устройство для герметичного ввода металлорукава МГПнг в электрооборудование, обеспечивает надёжную фиксацию и защиту от внешних воздействий. Произведена компаниями Fortisflex и КВТ, артикул 61396.

Назначение и область применения

Муфта вводная ВМУ-50 предназначена для безопасного прохода металлических гибких трубопроводов - металлорукавов МГПнг - через стенки шкафов, распределительных коробок и другого щитового оборудования. Применяется в промышленных системах, где требуется герметизация точек ввода кабеля, особенно там, где есть риск попадания пыли, влаги или механических повреждений. Подходит для установки во взрывобезопасные коробки КРВ и на участках с высокими требованиями к защите.

Технические характеристики

• Диаметр: 50 мм - соответствует наружному диаметру металлорукава МГПнг
• Тип конструкции: наружная резьба - позволяет закручивать муфту в отверстие с внутренней резьбой
• Степень защиты: IP54 - защита от пыли (не полностью герметична, но препятствует оседанию пыли в количестве, способном нарушить работу) и брызг воды с любого направления
• Материал корпуса: цинк, литьё под давлением - прочный, устойчив к коррозии, подходит для тяжёлых условий
• Температурный диапазон: от -60 C до +120 C - работает в экстремальных условиях, включая холодные склады и нагреваемые зоны
• Габариты: 41,5 × 25,5 мм - компактный размер для плотной компоновки в ограниченных пространствах
• Форма: прямолинейная - не требует изгибов, удобна для прямого ввода
• Цвет: стальной - не окрашен, сохраняет естественный вид цинкового сплава

Совместимость и монтаж

Муфта вводная ВМУ-50 имеет наружную резьбу и предназначена для вворачивания в отверстия с внутренней резьбой, например, в ответные муфты СТМ(Р) или корпуса щитового оборудования. Для работы необходим металлорукав МГПнг с наружным диаметром 50 мм. Установка выполняется в два этапа: сначала муфта завинчивается в подготовленное отверстие, затем в неё вставляется и затягивается рукав. Соединение герметично благодаря резьбе и плотному прилеганию материала рукава к внутренним поверхностям муфты. Не совместима с рукавами других типов, кроме МГПнг - использование других модификаций может нарушить герметичность.

Безопасность и стандарты

Муфта вводная ВМУ-50 соответствует требованиям промышленной безопасности для использования в зонах с повышенными требованиями к защите от пыли и влаги. Степень защиты IP54 обеспечивает соответствие нормам для большинства промышленных объектов. Однако она не является взрывозащищённой сама по себе - её применение допустимо только внутри уже сертифицированных взрывобезопасных корпусов КРВ.

Преимущества

• Высокая механическая прочность благодаря литому цинковому сплаву
• Широкий температурный диапазон - подходит для холодных регионов и горячих цехов
• Простая и быстрая установка - не требует специнструментов, достаточно обычного ключа
• Устойчивость к коррозии - материал не нуждается в дополнительном покрытии
• Совместимость с популярным металлорукавом МГПнг - широко используемый стандарт в промышленности

Ограничения применения

• Не предназначен для постоянного погружения в воду - степень защиты IP54 исключает длительный контакт с жидкостью
• Не используется с рукавами, отличными от МГПнг - другие типы (например, МГ-ПУнг) имеют другой диаметр или жесткость, что нарушает герметичность
• Не заменяет взрывозащищённые элементы - должна использоваться только в составе сертифицированных корпусов КРВ
• Отсутствует антикоррозийное покрытие - в агрессивных средах (например, химических цехах) возможна эрозия поверхности

Примеры использования

• Подключение металлорукава МГПнg к распределительному щиту на пищевом производстве
• Ввод кабельных трасс в взрывозащищённую коробку КРВ на нефтегазовом объекте
• Соединение двух участков металлорукава в системе автоматизации станка
• Проход проводов через стену технологического помещения с контролируемой влажностью

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр отверстия в оборудовании точно соответствовал наружной резьбе муфты - не используйте адаптеры, они снижают надёжность
• Затягивайте муфту равномерно, без перекосов - иначе может возникнуть микротрещина в корпусе
• При работе в условиях частых вибраций рекомендуется использовать контргайку или герметик на резьбе
• Не применяйте Муфту вводную ВМУ-50 в качестве самостоятельного кабельного ввода - всегда комбинируйте её с подходящим металлорукавом МГПнг
• Храните в сухом месте - хотя материал устойчив к коррозии, длительное воздействие влаги может вызвать белый налёт на поверхности
