Муфта вводная АТК-50 (2") (ГОФРОМАТИК) (адаптер цанговый) | zeta42006 ГОФРОМАТИК ЗЭТА

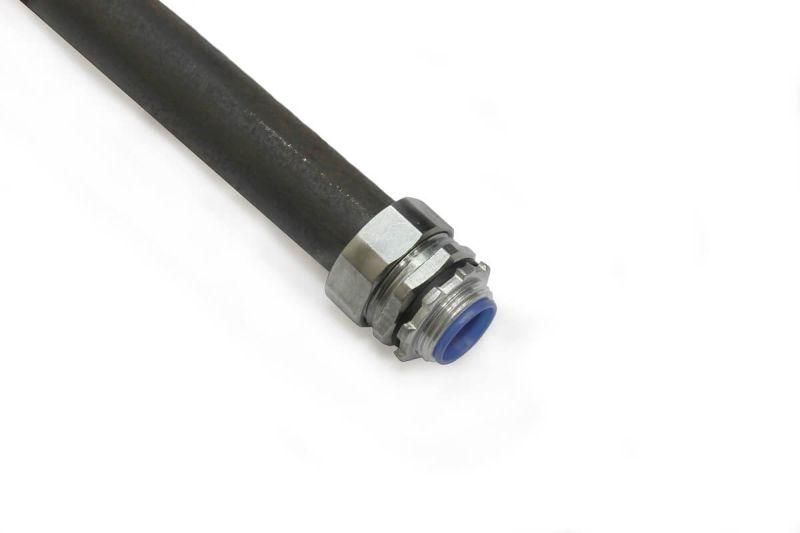

Муфта вводная АТК-50 (2 дюйма) (адаптер цанговый) от ЗЭТА Новосибирск предназначена для надёжного ввода кабелей и проводов через стенки электрооборудования при использовании стальных ВГП труб. Этот адаптер обеспечивает герметичное и механически прочное соединение между трубой и распределительной коробкой.

Назначение и область применения

Муфта вводная АТК-50 (2 дюйма) (адаптер цанговый) используется для ввода кабельных линий в электротехнические устройства - например, в распределительные щиты, шкафы управления или коробки. Применяется там, где требуется переход от стальной трубы ГОСТ 3262-75 к корпусу оборудования. Подходит для прокладки силовых и слаботочных сетей в помещениях и на открытых площадках с умеренным климатом.

Технические характеристики

• Тип резьбы: 2" (цилиндрическая трубная резьба G)
• Диаметр корпуса: 50 мм
• Габаритные размеры: 60×60×60 мм
• Степень защиты: IP54 - защита от пыли и брызг воды с любого направления
• Материал корпуса: сплав цинковый с оцинкованным покрытием
• Температурный диапазон: от –45 C до +150 C
• Климатическое исполнение: У2 - для умеренного климата, закрытые помещения и частично защищённые участки
• Количество входов: один
• Конструкция: неразъёмная, прямолинейная
• Тип соединения: резьбовое
• Число заходов резьбы: однопроходная
• Длина резьбы: 0 мм - резьба полностью расположена внутри корпуса, не выступает наружу

Совместимость и монтаж

Муфта вводная АТК-50 (2 дюйма) (адаптер цанговый) совместима со стальными водогазопроводными трубами (ВГП) по ГОСТ 3262-75 с наружным диаметром, соответствующим резьбе 2". Монтаж выполняется путём завинчивания муфты внутрь корпуса оборудования, после чего труба вставляется в цанговый зажим и фиксируется накидной гайкой. Для герметизации используется резиновый уплотнитель. Заземление осуществляется через контактную гайку, которая соединяет корпус трубы с корпусом оборудования.

Безопасность и стандарты

Муфта вводная АТК-50 (2 дюйма) (адаптер цанговый) соответствует требованиям ГОСТ 3262-75 для труб и обеспечивает степень защиты IP54. Конструкция позволяет выполнять заземление в соответствии с правилами ПУЭ. Температурный диапазон (-45…+150 C) гарантирует работу в условиях перегрева или холодного климата, однако длительное воздействие температур выше +80 C требует проверки термостойкости используемых кабелей.

Преимущества

• Цанговый механизм обеспечивает плотную фиксацию трубы без необходимости сварки или клепки
• Оцинкованное покрытие повышает коррозионную стойкость в средах с повышенной влажностью
• Неразъёмная конструкция исключает случайное расхождение элементов при вибрации
• Поддерживает заземление через контактную гайку - снижает риск поражения током
• Высокая термостойкость материала допускает использование рядом с нагревательными элементами

Ограничения применения

• Не предназначен для использования с пластиковыми или неметаллическими трубами - только со стальными ВГП
• IP54 недостаточен для постоянного контакта с водой или работы под дождём - не использовать на открытом воздухе без дополнительной защиты
• Не рекомендуется применять в агрессивных химических средах - цинковый сплав может подвергаться коррозии при контакте с кислотами или щелочами
• Длина резьбы равна нулю - нельзя использовать как удлинитель или переходник на другую сторону

Примеры использования

• Ввод кабеля в распределительный щит с установленной стальной трубой
• Подключение кабелей к станкам, конвейерам или автоматическим линиям в цехах
• Проход кабеля через стену шкафа управления в пищевой или легкой промышленности
• Обустройство электропроводки в теплицах, складах и других объектах с высокой влажностью

Практические советы

• Перед установкой проверьте соответствие наружного диаметра трубы резьбе 2" - стандартный диаметр ВГП трубы 2" составляет около 60 мм
• Не затягивайте накидную гайку слишком сильно - это может деформировать уплотнитель и нарушить герметичность
• При работе в условиях низких температур (+5 C и ниже) перед монтажом прогрейте уплотнитель до комнатной температуры - он станет более эластичным
• Если труба имеет ржавчину или заусенцы - удалите их перед введением в муфту, чтобы не повредить цанговый зажим
• Для многократного обслуживания лучше выбирать модели с возможностью демонтажа; АТК-50 - неразъёмная, поэтому замена возможна только при замене всей детали
