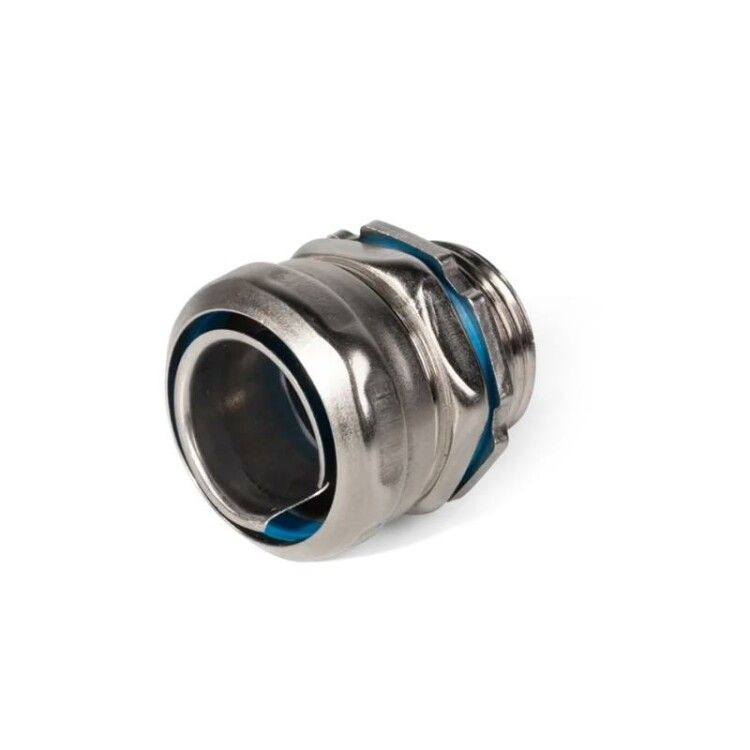

Муфта вводная ВМ (INOX)-50 | 83759 Fortisflex КВТ

Муфта вводная ВМ (INOX)-50 от Fortisflex и КВТ - это герметичный элемент для безопасного ввода металлорукавов в электрооборудование, выполненный из нержавеющей стали и рассчитанный на жесткие условия эксплуатации.

Назначение и область применения

Муфта вводная ВМ (INOX)-50 используется для прохода металлических гофрированных рукавов через стенки распределительных щитов, шкафов управления и другого корпусного оборудования. Обеспечивает надежную фиксацию и герметизацию входного отверстия, предотвращая попадание пыли, влаги и внешних воздействий внутрь устройства. Применяется в промышленной автоматизации, пищевой и химической отраслях, где важна устойчивость к коррозии и частой мойке.

Технические характеристики

• Диаметр: 50 мм - соответствует внутреннему диаметру подходящих металлорукавов;
• Материал корпуса: нержавеющая сталь AISI 301 - высокая коррозионная стойкость, долговечность в агрессивных средах;
• Резьба: 2" - стандартизированная трубная резьба для плотного соединения с фланцами и переходниками;
• Степень защиты IP54: защищает от ограниченного проникновения пыли и брызг воды со всех сторон;
• Температурный диапазон: от –60 C до +120 C - работает в условиях экстремального холода и нагрева;
• Габариты: 52×34 мм - компактный размер для установки в тесных местах;
• Тип соединения: резьбовое - обеспечивает прочную и демонтируемую фиксацию;
• Покрытие поверхности: отсутствует - поверхность матовая, без дополнительного антикоррозийного слоя, так как материал сам по себе устойчив.

Совместимость и монтаж

Муфта совместима с металлорукавами следующих типов: МРПИнг NORD, МРПИнг(INOX), МР(INOX), Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой и Р3-ЦПнг-LS с протяжкой (20 м), Р3-ЦХ. Для монтажа требуется просверлить отверстие в корпусе оборудования диаметром 50 мм. Установка выполняется путём завинчивания муфты ВМ (INOX)-50 в подготовленное отверстие с использованием герметика или прокладки при необходимости. Резьба 2” позволяет легко подключить стандартные переходники и зажимы.

Безопасность и стандарты

Устройство соответствует требованиям по степени защиты IP54, что гарантирует работу в помещениях с повышенной запылённостью и возможным контактом с жидкостями. Нержавеющая сталь AISI 301 не выделяет токсины и подходит для использования в сферах с нормами гигиены - например, пищевой промышленности. Температурный режим допускает применение в холодильных камерах и рядом с нагревательными устройствами.

Преимущества

• Высокая механическая прочность благодаря материалу корпуса - не деформируется под нагрузкой;
• Не требует дополнительной защиты от коррозии - идеально для влажных, агрессивных и моющих сред;
• Легко заменяемый и обслуживаемый элемент - резьбовое соединение позволяет провести ремонт без сварки;
• Поддерживает широкий температурный интервал - универсальное решение для различных условий эксплуатации.

Ограничения применения

• Степень защиты IP54 недостаточна для постоянного погружения в воду или работы под давлением струи - не применяйте там, где нужна IP67/IP68;
• Не предназначена для ввода неметаллических кабельных каналов - только для металлорукавов указанных типов;
• Отсутствие защитного покрытия делает её чувствительной к царапинам и механическому повреждению поверхностного слоя нержавейки - избегайте абразивной очистки;
• Запрещено использовать в средах с высоким содержанием хлора (например, морская вода) - AISI 301 менее устойчив, чем более дорогие сплавы типа AISI 316.

Примеры использования

• Ввод металлорукава в шкаф управления станком на пищевом предприятии;
• Фиксация кабельного ввода в распределительном щите на холодильной установке;
• Проход через стенку технологического модуля в химическом цехе с регулярной мойкой;
• Подключение к системам автономного освещения на открытых площадках с перепадами температур.

Практические советы

• Перед установкой проверьте соответствие диаметра отверстия в корпусе - он должен точно равняться 50 мм; слишком маленькое отверстие затруднит монтаж, большое - снижает герметичность;
• При работе в условиях вибраций используйте контргайку или специальный антивибрационный клей для усиления фиксации;
• Не затягивайте резьбу чрезмерно - это может вызвать трещины в тонкостенной нержавейке;
• Для длительной службы рекомендуется периодически контролировать состояние резьбы и уплотнений - особенно после мойки водой;
• Артикул 83759 - единственный номер для заказа этой модели от Fortisflex и КВТ. Не путайте с другими сериями ВМ, даже если они имеют аналогичный диаметр.
