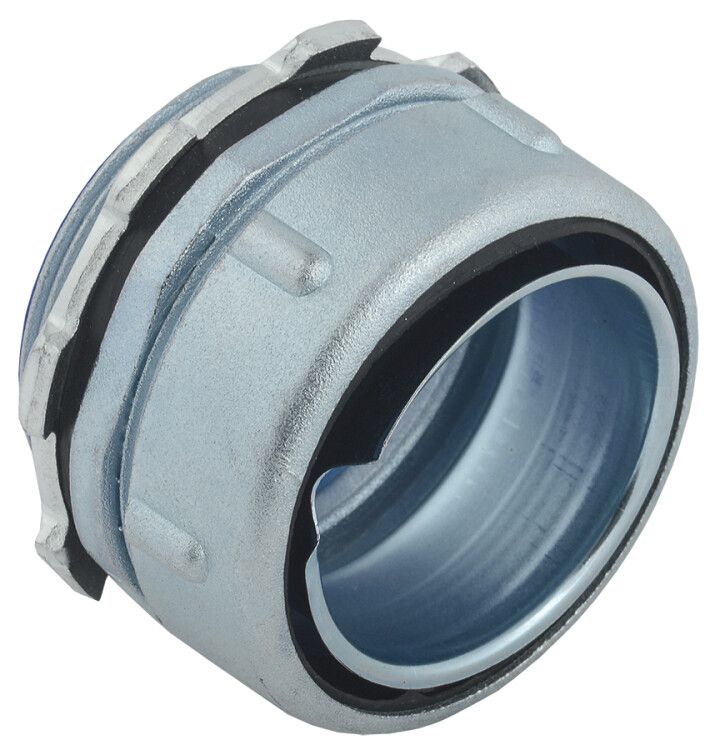

Муфта вводная MB50 IEK | CMP20D-MB-050-005

Муфта вводная MB50 от IEK - надёжное решение для герметичного ввода металлорукавов в распределительные коробки, щиты и другое электрооборудование. Артикул cmp20d-mb-050-005 обеспечивает прочное, вращающееся и заземляемое соединение с наружной резьбой M50x1.5, совместимое с популярными типами рукавов РЗ-ЦХ и аналогичными.

Назначение и область применения

Муфта вводная MB50 используется для безопасного и герметичного подключения металлорукавов к корпусам электрооборудования - например, распаячным коробкам, силовым щитам, боксам управления. Применяется там, где требуется защита от пыли, влаги и механических воздействий, особенно в промышленных условиях: на станках, конвейерах, в системах автоматизации.

Технические характеристики

• Номинальный диаметр: 50 мм - подходит для металлорукавов соответствующего внешнего размера
• Размер резьбы: M50x1.5 - наружная метрическая резьба для плотного соединения с отверстием в корпусе оборудования
• Тип соединения: резьбовое - позволяет легко закручивать и фиксировать муфту
• Степень защиты: IP54 - защищает от пыли (не полностью, но достаточна для большинства помещений) и брызг воды с любого направления
• Материал корпуса: алюминий - лёгкий, коррозионностойкий, хорошо отводит тепло
• Цельность: да - единая конструкция без сборки, снижает риск утечек
• Вращающийся: да - корпус можно поворачивать после установки, чтобы удобно вывести провода
• Цвет: серый - стандартизированный цвет для промышленной аппаратуры
• Срок службы: 10 лет - рассчитана на длительную эксплуатацию в штатном режиме

Совместимость и монтаж

Муфта вводная MB50 совместима с металлорукавами РЗ-ЦХ, РЗ-ЦП, РЗ-ЦПнг и другими с аналогичным наружным диаметром до 50 мм. Для монтажа:

• Заготовьте в корпусе оборудования отверстие с внутренней резьбой M50x1.5
• Наденьте на рукав накидную гайку и уплотнители (в комплекте)
• Вставьте рукав в муфту, заведите в отверстие и закрутите до упора
• Проверьте, что заземляющая гайка контактирует с металлическим корпусом - это важно для безопасности
• Поворачивайте корпус муфты, чтобы вывести рукав в нужном направлении - функция вращения упрощает прокладку кабелей

Безопасность и стандарты

Муфта вводная MB50 соответствует требованиям к защите от пыли и влаги (IP54), обеспечивает надёжное заземление через царапающую гайку, которая прорезает оксидный слой с поверхности корпуса. Это гарантирует электробезопасность при работе с токоведущими частями. Соответствие стандартам ЕС и ГОСТ Р реализовано через сертифицированную серию ELASTA от IEK.

Преимущества

• Вращающаяся конструкция - позволяет менять угол выхода рукава без демонтажа
• Цельный корпус - меньше деталей, выше надёжность, проще монтаж
• Алюминиевый корпус - легче стали, не ржавеет, устойчив к химическим средам
• Уплотнители в комплекте - исключают необходимость докупать уплотнительные элементы
• Заземляющая гайка - обеспечивает электрическую связь с корпусом без дополнительных проводов

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не обеспечивает защиту от струй под давлением или затопления
• Подходит только для рукавов с наружным диаметром до 50 мм; более крупные требуют другой модели
• Не рекомендуется использовать в агрессивных химических средах (например, кислоты, растворители) - алюминий может подвергаться коррозии
• Требует точного совпадения резьбы M50x1.5 на оборудовании - несовместима с резьбой G (дюймовая), хотя в описании указано неверно

Примеры использования

• Подключение металлорукава к входному щиту на производстве
• Ввод кабелей в распределительную коробку на стене цеха
• Фиксация рукава РЗ-ЦПнг к корпусу ЧПУ станка
• Монтаж в автоматизированной линии с высокой запылённостью

Практические советы

• Перед монтажом проверьте, что резьба на корпусе оборудования действительно М50×1.5 - не путайте с дюймовой G-резьбой, даже если в описании производителя она указана как G
• Не перетягивайте муфту - это может повредить уплотнители и деформировать алюминиевый корпус
• Если оборудование имеет пластиковую крышку - используйте переходник или выберите другую модель, так как заземление не будет работать
• Для условий повышенной влажности дополнительно проверяйте состояние уплотнителей каждые 1–2 года
• Arтикул cmp20d-mb-050-005 - единственный в линейке MB50, подходящий для стандартных задач. Альтернативы в серии ELASTA есть для других диаметров.
