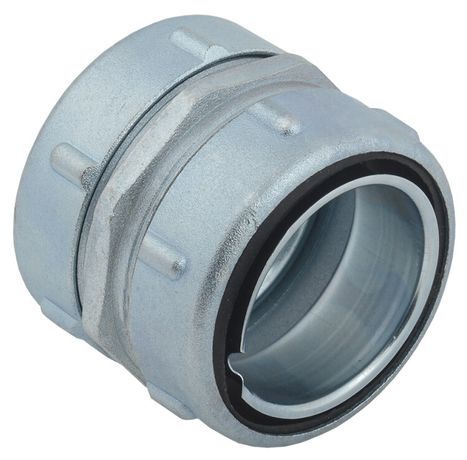

Муфта соединительная для металлорукава СММ50 IEK | CMP20D-CMM-050-005

Муфта соединительная для металлорукава СММ50 от IEK предназначена для надёжного соединения отрезков металлорукава РЗ-ЦХ, РЗ-ЦП и РЗ-ЦПнг. Артикул cmp20d-cmm-050-005 обеспечивает герметичный и механически прочный стык в условиях повышенной вибрации и воздействия внешней среды.

Назначение и область применения

Муфта соединительная для металлорукава СММ50 используется для соединения двух участков гибкого металлического рукава. Применяется в системах защиты кабелей и проводов на промышленном оборудовании, где требуется высокая механическая устойчивость и возможность перемещения. Подходит для монтажа на станках, конвейерах, роботизированных линиях и других объектах с динамическими нагрузками.

Технические характеристики

• Номинальный диаметр трубы: 50 мм - соответствует внутреннему диаметру металлорукава РЗ-ЦХ/РЗ-ЦП/РЗ-ЦПнг;
• Исполнение: резьбовое - позволяет закручивать муфту на наружную резьбу металлорукава без дополнительных фиксирующих элементов;
• Наличие наружной резьбы: да - обеспечивает плотное соединение с другими компонентами, имеющими внутреннюю резьбу;
• Материал: металл - гарантирует долговечность, устойчивость к перегрузкам и химическим воздействиям;
• Цвет: серый - стандартный цвет для промышленных изделий IEK, легко идентифицируется на объекте.

Совместимость и монтаж

Муфта соединительная для металлорукава СММ50 совместима исключительно с металлорукавами РЗ-ЦХ, РЗ-ЦП и РЗ-ЦПнг. Для установки необходимо:

• Убедиться, что на обоих концах рукава есть наружная резьба;
• Вкрутить муфту в один из рукавов до упора;
• Подвести второй рукав и завернуть его в другую сторону муфты;
• Не допускать перекоса - равномерное затягивание предотвращает повреждение резьбы и снижение герметичности.

Не используйте инструменты с большими моментами - переусердствовать нельзя, чтобы не деформировать резьбу.

Безопасность и стандарты

Изделие соответствует требованиям промышленной безопасности для электроустановок. Материал и исполнение обеспечивают соответствие ГОСТ Р 50489-2015 для средств защиты кабельных линий. Нет специальных требований к заземлению - муфта работает как механический соединитель, не являясь частью цепи заземления.

Преимущества

• Высокая прочность за счёт металлического корпуса - выдерживает ударные и вибрационные нагрузки;
• Герметичное соединение без уплотнителей - резьбовая система сама создаёт плотный контакт;
• Легко заменяема - не требует демонтажа всей трассы при необходимости ремонта;
• Стандартный размер - совместима с широкой линейкой металлорукавов IEK и аналогов.

Ограничения применения

• Не применяется для соединения рукавов с внутренней резьбой - требует наличия наружной резьбы на обоих концах;
• Не предназначен для работы в агрессивных химических средах - материал не имеет антикоррозийного покрытия;
• Не рекомендуется использовать в местах постоянного изгиба под углом менее 90° - риск перелома резьбы;
• Не является водонепроницаемым элементом - не заменяет герметичные переходники IP67/IP68.

Примеры использования

• Соединение участков металлорукава на автоматической линии сборки;
• Переход между жесткой трубой и гибким рукавом у промышленного робота;
• Обеспечение доступа к движущимся частям оборудования без потери защиты кабеля;
• Ремонт поврежденного участка трассы без замены всего рукава.

Практические советы

• Перед монтажом проверьте резьбу на наличие повреждений - даже маленькая забоина может вызвать утечку или ослабление соединения;
• Если соединение будет находиться во влажной среде, рекомендуется дополнительно применить термостойкий герметик на резьбе;
• Артикул cmp20d-cmm-050-005 подходит только для диаметра 50 мм - не путайте с моделями СММ25 или СММ32;
• При групповом монтаже нескольких муфт соблюдайте минимальный радиус изгиба - иначе возникнет напряжение в стенках рукава.
