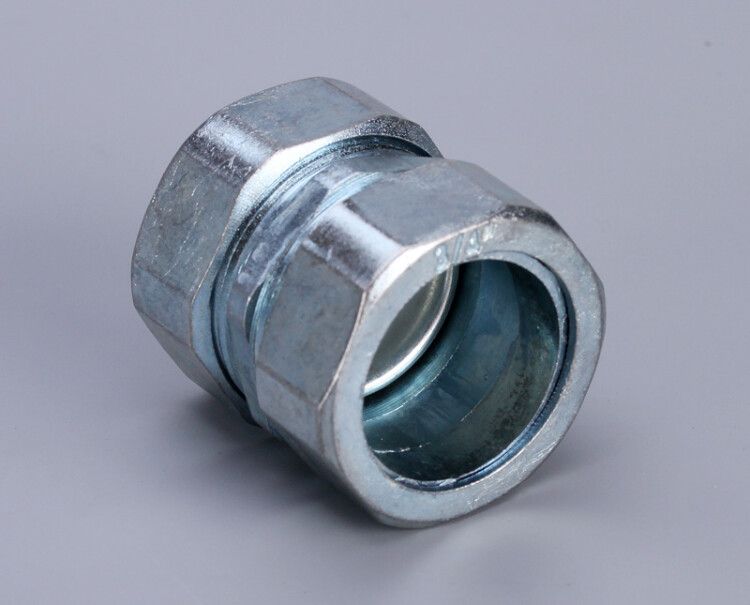

Муфта соединительная СТМ-50(2 ) (Fortisflex) - 61408 КВТ

Муфта соединительная СТМ-50 (2 дюйма) от Fortisflex и КВТ предназначена для надёжного соединения металлической трубы с металлорукавом в условиях промышленной среды. Изделие выполнено из цинкового сплава с оцинкованным покрытием, обеспечивает степень защиты IP54 и работает в широком диапазоне температур - от -60 C до +120 C.

Назначение и область применения

Муфта соединительная СТМ-50 (2 дюйма) используется для перехода между жёсткой металлической трубой и гибким металлорукавом. Применяется в промышленных системах, где требуется герметичное и механически прочное соединение: на станках, конвейерах, в системах автоматизации, энергоустановках и других объектах с высокими требованиями к защите от пыли и влаги.

Технические характеристики

• Диаметр: 50 мм (соответствует 2 дюймам)
• Тип резьбы: трубная (газовая), наружная
• Длина резьбы: 19 мм
• Общая длина: 38 мм
• Материал корпуса: сплав цинковый
• Покрытие: оцинкованное
• Степень защиты: IP54 (защита от пыли и брызг воды)
• Диапазон рабочих температур: от -60 C до +120 C
• Тип конструкции: неразъёмная, прямолинейная
• Тип соединения сальника: резьбовой

Совместимость и монтаж

Муфта соединительная СТМ-50 (2 дюйма) совместима с металлорукавами следующих серий: МРПИнг NORD, МРПИнг(INOX), МР(INOX), Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой и Р3-ЦПнг-LS с протяжкой (20 м), Р3-ЦХ. Для монтажа необходимо завинтить наружную резьбу муфты в подготовленное отверстие в металлической трубе, после чего вставить и закрепить металлорукав внутрь корпуса. Уплотнение обеспечивается за счёт резьбового сальника - затяжка должна выполняться равномерно, без перекосов.

Безопасность и стандарты

Степень защиты IP54 соответствует требованиям ГОСТ 14254 - изделие устойчиво к попаданию пыли (не полностью герметично, но пыль не проникает в достаточном количестве для нарушения работы) и к брызгам воды с любого направления. Температурный диапазон позволяет использовать муфту в холодильных установках, на открытых площадках и в нагреваемых зонах производства.

Преимущества

• Неразъёмная конструкция исключает случайное расхождение соединения при вибрации
• Оцинкованное покрытие повышает коррозионную стойкость в агрессивных средах
• Высокая термостойкость - допускает работу в экстремальных температурах
• Унифицированная резьба стандартизована для массового применения в промышленности

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP54 не обеспечивает водонепроницаемость
• Цинковый сплав менее устойчив к химически активным средам (например, кислотам, щелочам) по сравнению с нержавеющей сталью
• Не рекомендуется применять в местах с частыми ударными нагрузками - материал корпуса хрупче стали
• Подходит только для труб с наружной резьбой; несовместим с внутренней резьбой

Примеры использования

• Соединение металлорукава с выходом из электродвигателя на конвейере
• Переход от стального трубопровода к гибкому кабельному каналу в цехе с повышенной запылённостью
• Подключение датчиков и исполнительных механизмов к жёстким магистралям в пищевой промышленности
• Фиксация проводки в системах вентиляции и кондиционирования с переменными температурами

Практические советы

• Проверьте посадочный диаметр трубы перед монтажом - он должен точно соответствовать 50 мм (2 дюйма)
• Затягивайте резьбу руками до упора, затем доверните на ¼ оборота ключом - переусиливать нельзя, чтобы не повредить резьбу
• При использовании в сыром помещении дополнительно смажьте резьбу антикоррозийной paste (например, на основе меди)
• Артикул 61408 - единственный номер для заказа этой модели в каталогах Fortisflex и КВТ; другие аналоги имеют другую длину или тип резьбы
• Не используйте эту муфту вместо фланцевого соединения - она не рассчитана на давление выше атмосферного
