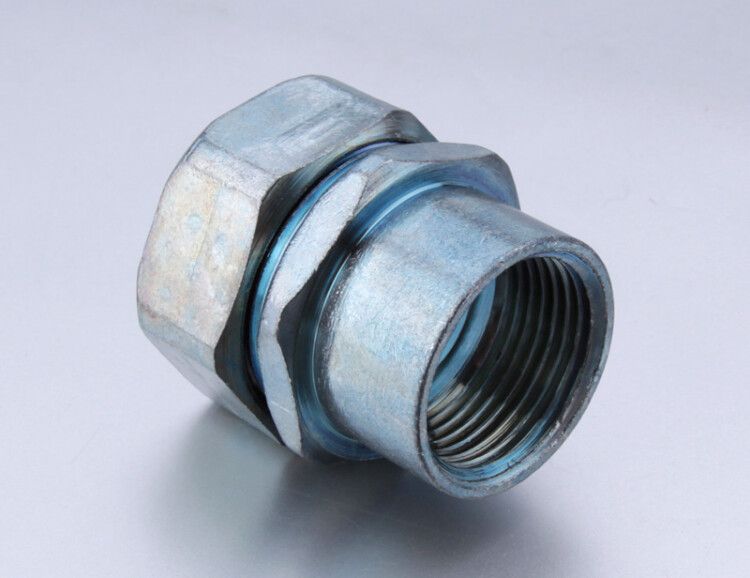

Муфта соединительная СТМ(Р)-50 50 мм (2") IP54 Fortisflex 61414

Муфта соединительная СТМ(Р) 50 (2 дюйма) от Fortisflex и КВТ предназначена для герметичного соединения отрезков металлорукава в промышленной автоматике и распределительном оборудовании. Благодаря внутренней резьбе и защите IP54 обеспечивает надёжную фиксацию без необходимости дополнительной герметизации.

Назначение и область применения

Муфта соединительная СТМ(Р) 50 (2 дюйма) используется для соединения двух участков металлорукава в условиях повышенной запылённости и влажности. Применяется в системах ввода/вывода кабелей через корпуса щитового оборудования, на станках, конвейерах, в энергоустановках и других объектах промышленной автоматизации. Подходит для стыковки с ответными резьбовыми элементами типа ВМ.

Технические характеристики

• Диаметр: 50 мм (соответствует 2 дюймам)
• Тип резьбы: трубная газовая, внутренняя - позволяет вкручивать в муфты или переходники с внешней резьбой
• Длина резьбы: 19 мм - достаточна для прочного зацепления с ответными элементами
• Материал корпуса: сплав цинковый - устойчив к механическим нагрузкам, легко формуется
• Покрытие: оцинкованное - повышает коррозионную стойкость
• Степень защиты: IP54 - защита от пыли (не полностью, но препятствует оседанию вредного количества) и брызг воды с любого направления
• Диапазон рабочих температур: от -60 C до +120 C - работает в суровых климатических условиях, включая холодильные камеры и нагреваемые зоны
• Тип конструкции: неразъемная - после установки не подлежит демонтажу без повреждения
• Форма: прямолинейная - не имеет угловых поворотов
• Цвет: стальной - естественный цвет оцинкованной поверхности

Совместимость и монтаж

Муфта соединительная СТМ(Р) 50 (2 дюйма) совместима с металлорукавами следующих серий: МРПИнг NORD, МРПИнг(INOX), МР(INOX), Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой, Р3-ЦПнг-LS с протяжкой (20 м), Р3-ЦХ. Для монтажа требуется подготовить отверстие в корпусе соответствующего диаметра (50 мм). Устанавливается путём завинчивания во внутреннюю резьбу ответного элемента - например, вводного устройства или другого соединителя с внешней резьбой. Не требует дополнительных уплотнителей благодаря плотному контакту резьбы и жесткой конструкции корпуса.

Безопасность и стандарты

Степень защиты IP54 соответствует требованиям ГОСТ 14254 для устройств, работающих в помещениях с высокой запылённостью и возможностью попадания брызг воды. Температурный диапазон (-60…+120 C) гарантирует безопасную работу в экстремальных условиях без деформации материала. Неразъемная конструкция исключает случайное раскручивание при вибрации.

Преимущества

• Высокая механическая прочность благодаря цинковому сплаву и толщине стенок
• Устойчивость к коррозии за счёт оцинкованного покрытия - продлевает срок службы в агрессивных средах
• Не требует дополнительной герметизации - резьбовое соединение само создаёт плотный контакт
• Поддерживает широкий температурный режим - подходит для холодных и горячих зон производства
• Простая установка - достаточно завинтить в подходящий входной элемент

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP54 не обеспечивает защиту от потока воды или подводного использования
• Неразъемная конструкция - невозможен демонтаж без повреждения; перед установкой точно определите место и тип соединяемого рукава
• Не совместим с пластиковыми или неметаллическими рукавами - рассчитана только на металлические типы с соответствующей резьбой
• Не рекомендовано использование в взрывоопасных зонах - отсутствует взрывозащита (Ex-маркировка)

Примеры использования

• Герметичный ввод кабеля в шкаф управления станком через металлорукав
• Соединение двух секций металлорукава между смежными технологическими линиями
• Заключение проводов в защитную оболочку при проходе через стену или перегородку с риском попадания пыли и влаги
• Применение в пищевой промышленности - где необходима частая мойка оборудования, но нет прямого воздействия струи воды

Практические советы

• Перед установкой проверьте, что диаметр отверстия в корпусе равен 50 мм - иначе муфта не войдёт
• Убедитесь, что резьба на соединяемом элементе - именно внешняя трубная (газовая); обычная метрическая резьба не подойдёт
• При использовании в условиях сильной вибрации дополнительно закрепите рукав хомутами - чтобы нагрузка не передавалась на резьбу
• Не используйте силовые инструменты при затяжке - резьба в цинковом сплаве легко перекашивается
• Если нужна возможность последующего обслуживания - выбирайте разъёмные аналоги, так как эта муфта - одноразовая по конструкции
