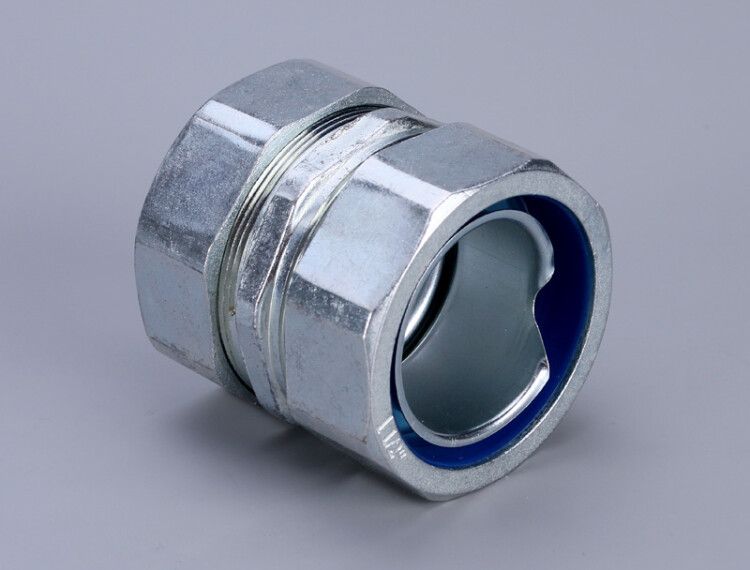

Муфта соединительная СММ-50 | 61402 Fortisflex КВТ

Муфта соединительная СММ-50 от Fortisflex и КВТ — это надёжное соединение для металлорукавов и электромонтажных шлангов в промышленной среде. Благодаря вращающейся конструкции и защите IP54 она обеспечивает гибкую фиксацию даже в условиях вибраций и запылённости.

Назначение и область применения

Муфта соединительная СММ-50 предназначена для соединения двух отрезков неизолированного металлорукава, металлорукава в ПВХ оболочке и электромонтажного шланга. Применяется в промышленности там, где требуется прочное, герметичное и вращающееся соединение между участками кабельной трассы — например, на станках, конвейерах, автоматических линиях и в распределительных щитах.

Технические характеристики

• Номинальный диаметр: 50 мм — соответствует внутреннему диаметру рукавов этого же класса
• Тип: вращающаяся муфта — позволяет поворачивать соединяемые элементы без перегрузки
• Материал корпуса: цинковый сплав — устойчив к механическим нагрузкам, но требует бережного обращения
• Высота: 77 мм — компактный размер для плотной укладки
• Длина резьбы: 37 мм — достаточна для надёжного захода в резьбу металлорукава
• Степень защиты: IP54 — защита от пыли (не полностью герметична) и брызг воды из любого направления
• Диапазон рабочих температур: от -60 °C до +120 °C — работает в экстремальных климатических условиях
• Цвет: стальной — естественный цвет материала без покрытия
• Исполнение: прямолинейное — соединяет два элемента по одной оси
• Тип соединения: резьбовое — обеспечивает жёсткий и проверенный способ крепления
• Покрытие поверхности: необработанное — без антикоррозийного слоя, рекомендуется применять в контролируемых средах

Совместимость и монтаж

Муфта СММ-50 совместима с следующими типами металлорукавов и шлангов:

• МРПИнг NORD
• МРПИнг (INOX)
• МР (INOX)
• Р3-ЦПнг-LS
• Р3-ЦПнг-LS с протяжкой
• Р3-ЦПнг-LS с протяжкой (20 м)
• Р3-ЦХ

Установка выполняется путём ввинчивания резьбового сальника муфты в подготовленную резьбу на конце металлорукава. Для удобства монтажа допускается вращение корпуса во время затяжки — это снижает риск перекручивания проводов внутри рукава. Убедитесь, что резьба на рукаве имеет шаг и профиль, совпадающие с резьбой СММ-50 (37 мм длиной). Не используйте силовые инструменты — достаточно ручного ключа.

Безопасность и стандарты

Степень защиты IP54 соответствует требованиям ГОСТ 14254 для оборудования, работающего в помещениях с повышенной запылённостью и возможным попаданием брызг. Отсутствие специального покрытия делает изделие менее подходящим для агрессивных сред — химически активных, солевых или с частой влажной мойкой. Номинальная температура (-60…+120 °C) гарантирует работу в холодильных установках и рядом с нагревательными элементами, но не рассчитана на длительное воздействие открытого пламени.

Преимущества

• Вращающаяся конструкция исключает крутящий момент на кабелях при сборке и обслуживании
• Высокая термостойкость — выдерживает широкий диапазон температур без деформаций
• Простая и проверенная резьбовая система — не требует дополнительных креплений
• Совместимость с популярными сериями металлорукавов — минимизирует необходимость замены существующей системы

Ограничения применения

• Не предназначен для постоянного контакта с водой — IP54 не обеспечивает герметичность при погружении
• Отсутствие защитного покрытия делает материал восприимчивым к коррозии в агрессивных средах (например, в пищевой промышленности или на морских объектах)
• Не используется для соединения изолированных кабелей без металлорукава — только как элемент кабельной трассы
• Запрещено использовать с рукавами меньшего диаметра — несовместимость вызывает утечку и потерю защиты

Примеры использования

• Соединение участков металлорукава на конвейере в автомобильном цехе
• Переход между двумя секциями кабельной трассы возле печи с температурой до 100 °C
• Фиксация входа в распределительный щит, где есть вибрация от насосов
• Подключение шланга Р3-ЦПнг-LS к устройству управления в логистическом комплексе

Практические советы

• Перед монтажом проверьте целостность резьбы на рукаве — повреждённая резьба снижает степень защиты
• Если применяете в сыром помещении, дополнительно смажьте резьбу тонким слоем силиконовой смазки — это продлит срок службы
• Не забудьте учесть посадочный диаметр 50 мм — он должен точно совпадать с внешним диаметром вашего рукава
• При использовании в местах с частыми перепадами температур — периодически проверяйте затяжку, так как цинковый сплав может немного “усаживаться”
• Артикул 61402 — единственный номер для заказа этой модели; другие артикулы от Fortisflex и КВТ не взаимозаменяемы
