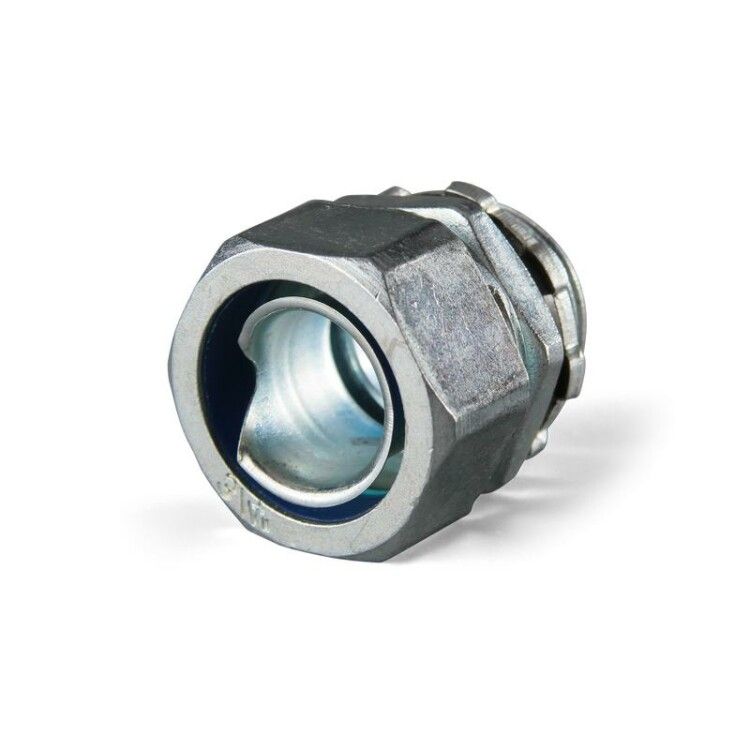

Муфта вводная ВМ-75-М90 для металлорукава IP54 75 мм Fortisflex 88913

Муфта вводная ВМ-75-М90 от Fortisflex и КВТ предназначена для надёжного ввода металлорукава в корпуса распределительных щитов и другого электрооборудования. Обеспечивает герметичность, защищает от пыли и брызг воды, выдерживает широкий температурный диапазон - идеально подходит для промышленной автоматизации и наружных установок.

Назначение и область применения

Муфта вводная ВМ-75-М90 используется для прохода металлорукава через стенку шкафа, щита или корпуса. Применяется там, где требуется фиксация и уплотнение гибкого металлического рукава, чтобы предотвратить попадание пыли, влаги и внешних воздействий внутрь оборудования. Подходит для установки в помещениях с повышенной запылённостью, на открытых площадках, в цехах, на транспорте и в условиях перепадов температур.

Технические характеристики

• Номинальный диаметр: 75 мм - соответствует металлорукавам с наружным диаметром до 75 мм
• Тип резьбы: метрическая, по стандарту EN 60423, с наружной резьбой M-75
• Длина резьбы: 25 мм - достаточна для плотного завинчивания в стандартные отверстия щитов
• Материал корпуса: цинковый сплав - обеспечивает коррозионную стойкость и прочность
• Степень защиты (IP): IP54 - защита от пыли (не полностью, но в значительной степени) и от брызг воды со всех сторон
• Температура эксплуатации: от -60 C до +120 C - работает в экстремальных условиях, включая холодные регионы и нагреваемые зоны
• Габариты: 70×44×70 мм - компактный размер для удобной установки в ограниченном пространстве
• Исполнение: прямолинейное - позволяет провести рукав без изгибов, сохраняя целостность жил
• Тип соединения: резьбовое - надёжное механическое крепление без сварки или клепки

Совместимость и монтаж

Муфта вводная ВМ-75-М90 совместима с большинством типов металлорукавов, включая: МРПИнг, МРПИнг серый, МРПИнг NORD, МРПИнг «INOX», МРПИнг «DIESEL», Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой (в том числе 20 м), Р3-ЦХ и Р3-Ц. Установка выполняется путём ввинчивания резьбы в подготовленное отверстие в корпусе щита. Диаметр отверстия должен точно соответствовать 75 мм. Перед монтажом проверьте, что металлорукав свободно проходит через центральное отверстие муфты - не допускайте перегибов или пережимов.

Безопасность и стандарты

Муфта вводная ВМ-75-М90 соответствует требованиям стандарта EN 60423 для резьбовых вводов. Сертифицирована для работы в электротехнических системах, не содержит токсичных материалов. Высокая степень защиты IP54 снижает риск замыканий и повреждений от внешней среды. Несмотря на термостойкость, не рекомендуется использовать в контакте с открытым пламенем или высокотемпературными поверхностями выше 120 C.

Преимущества

• Высокая механическая прочность благодаря цинковому сплаву - выдерживает нагрузки при монтаже и эксплуатации
• Широкий рабочий температурный диапазон - подходит для сурового климата и нагретых помещений
• Устойчивость к коррозии - материал не требует дополнительного покрытия
• Простота монтажа - резьбовая система не требует специнструментов
• Совместимость с популярными моделями металлорукавов - минимизирует необходимость подбора адаптеров

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не гарантирует защиту от струй под давлением или затопления
• Не применяется с неметаллическими трубами (ПВХ, полиэтилен) - резьба рассчитана исключительно на металлорукав
• Запрещено использование при температурах ниже -60 C и выше +120 C - возможна потеря герметичности
• Не следует применять в взрывоопасных зонах - отсутствует взрывозащита (Ex-маркировка)
• Отсутствие антикоррозийного покрытия - в агрессивных химических средах (например, кислоты, солевые растворы) срок службы может снизиться

Примеры использования

• Подключение металлорукава к силовым щитам на пищевых производствах
• Ввод кабельных трасс в контроллеры на тепловых пунктах
• Фиксация проводки в автопарках и на железнодорожных объектах
• Установка в распределительных устройствах на открытых станциях связи
• Монтаж в системах автоматизации на холодильных складах

Практические советы

• Перед установкой проверьте внутренний диаметр металлорукава - он должен быть меньше 75 мм, чтобы плотно входить в муфту
• При монтаже используйте ключ подходящего размера - избегайте перекосов, которые могут повредить резьбу
• Если ввод делается в тонкий корпус, убедитесь, что толщина материала не превышает 10–12 мм; иначе резьба не сможет полноценно закрутиться
• Для долговечности в сырых местах можно дополнительно смазать резьбу силиконовой смазкой - не используйте масла и графитовые составы
• Артикул 88913 - единственный номер для заказа этой модели. Не путайте с другими муфтами ВМ-75, имеющими другие типы резьбы или материалы
