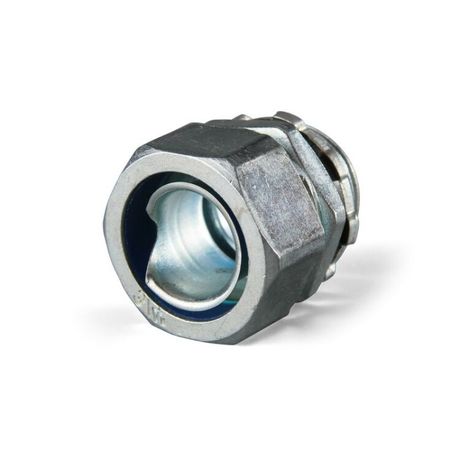

Муфта вводная ВМ-60-М75, 60 мм, M75, с метрической резьбой Fortisflex 88912

Муфта вводная ВМ-60-М75 от Fortisflex и КВТ предназначена для надёжного ввода и вывода металлорукавов в корпуса распределительных щитов. Артикул 88912 обеспечивает герметичное соединение при высоких требованиях к защите от внешних воздействий.

Назначение и область применения

Муфта вводная ВМ-60-М75 используется для прохода металлорукавов через стенки шкафов, щитов и корпусов электрооборудования. Она фиксирует рукав на месте, предотвращает его провисание и сохраняет степень защиты IP54 внутри устройства. Подходит для установки в промышленных, энергетических и транспортных объектах, где требуется защита от пыли и брызг воды.

Технические характеристики

• Тип резьбы: метрическая М-серии по стандарту EN 60423 - совместима с большинством металлических и пластиковых рукавов европейского производства;
• Степень защиты: IP54 - защищает от пыли (не полностью, но достаточно для закрытых помещений) и от брызг воды из любого направления;
• Материал корпуса: цинковый сплав - прочный, устойчив к механическим нагрузкам, но требует бережной эксплуатации в агрессивных средах;
• Покрытие: отсутствует - поверхность не имеет антикоррозийного слоя, что снижает стоимость, но требует контроля условий эксплуатации;
• Температурный диапазон: от –60 C до +120 C - работает в экстремальных условиях, включая холодильные камеры и зоны нагрева;
• Посадочный диаметр: 60 мм - соответствует стандартным металлорукавам с внутренним диаметром до 60 мм.

Совместимость и монтаж

Муфта вводная ВМ-60-М75 совместима с следующими типами металлорукавов: МРПИнг, МРПИнг серый, МРПИнг NORD, МРПИнг «INOX», МРПИнг «DIESEL», МР(INOX), Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой, Р3-ЦПнг-LS с протяжкой (20 м), Р3-ЦХ, Р3-Ц. Установка выполняется путём завинчивания резьбовой части муфты в подготовленное отверстие в корпусе щита. Герметизация достигается за счёт плотного контакта между резьбой и материалом корпуса - дополнительные уплотнители не требуются.

Безопасность и стандарты

Произведена в соответствии с EN 60423 - стандартом для резьбовых вводов электрооборудования. Соответствие гарантирует механическую прочность и электробезопасность при использовании в сетях до 1000 В переменного тока. Отсутствие покрытия не влияет на безопасность, но требует соблюдения условий эксплуатации.

Преимущества

• Высокая термостойкость - выдерживает перепады температур от глубокого холода до значительного нагрева;
• Универсальная резьба - легко заменяет аналоги других брендов при ремонте или модернизации;
• Прочность материала - цинковый сплав не деформируется под давлением рукава даже при длительной эксплуатации;
• Легкий вес - удобна для монтажа в труднодоступных местах.

Ограничения применения

• Не рекомендована для открытых площадок без дополнительной защиты - отсутствие покрытия делает её уязвимой к коррозии во влажной или агрессивной среде;
• Не подходит для постоянного погружения в воду - IP54 не обеспечивает гидроизоляцию при затоплении;
• Не применяется с неметаллическими рукавами без жесткой опоры - возможен перегиб или повреждение резьбы;
• Запрещено использовать в взрывоопасных зонах - не имеет соответствующего взрывозащитного исполнения.

Примеры использования

• Подключение металлорукава к силовым щитам на производстве;
• Ввод кабельных трасс в автоматические системы управления станков;
• Фиксация рукавов в системах освещения на тепловых пунктах;
• Монтаж в холодильных камерах и сушильных установках благодаря широкому температурному диапазону.

Практические советы

• Перед установкой проверьте диаметр металлорукава - он должен быть ≤ 60 мм, иначе возникнет риск повреждения резьбы;
• Если муфта устанавливается в металлическом корпусе, используйте контргайку для усиления крепления и предотвращения саморазвинчивания;
• В помещениях с повышенной влажностью или химическими парами рекомендуется дополнительно смазывать резьбу ингибитором коррозии;
• Артикул 88912 - подходящий вариант для замены старых вводов, если ранее использовались аналоги с такими же параметрами; не забудьте сверить размеры перед заказом.
