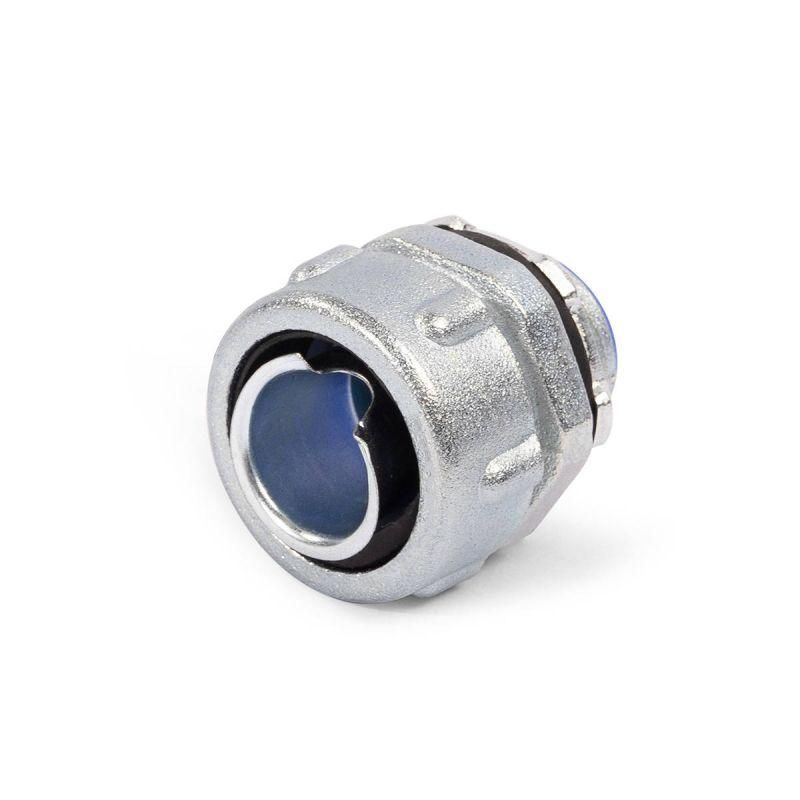

Муфта вводная РКн 60 для металлорукава с резьбой G (Fortisflex) - 87897 КВТ

Муфта вводная РКн-60 от Fortisflex и КВТ предназначена для надёжного ввода металлорукава в корпуса распределительных устройств и шкафов. Её прочный цинковый корпус и степень защиты IP54 обеспечивают устойчивость к внешним воздействиям, а резьбовое соединение позволяет легко фиксировать рукава стандартных типов.

Назначение и область применения

Муфта вводная РКн-60 используется для герметичного прохода металлорукава через стенку электрошкафа, распределительной коробки или другого металлического корпуса. Она защищает внутреннюю проводку от попадания пыли, влаги и механических повреждений. Подходит для установки на промышленном оборудовании, автоматизированных линиях, станках и системах управления, где требуется надёжный ввод кабеля через тонкую стенку.

Технические характеристики

• Номинальный диаметр: 60 мм - соответствует внешнему диаметру металлорукавов до этого размера;
• Тип резьбы: трубная (газовая) - совместима с резьбой стандартных металлорукавов типа МРПИнг и Р3-ЦПнг;
• Тип конструкции: наружная резьба - муфта накручивается на резьбу металлорукава изнутри корпуса;
• Материал корпуса: цинк (литьё под давлением) - обеспечивает жёсткость и коррозионную стойкость;
• Длина резьбы: 25 мм - достаточна для плотного зацепления с резьбой металлорукава;
• Исполнение: прямолинейный - компактная форма без угловых переходов;
• Тип соединения: резьбовой - накидная гайка закручивается на корпус, фиксируя рукав;
• Степень защиты: IP54 - защита от пыли (не полностью, но препятствует оседанию вредного количества) и брызг воды со всех сторон;
• Температурный диапазон: от -60 C до +120 C - работает в условиях экстремального холода и нагрева.

Совместимость и монтаж

Муфта вводная РКн-60 совместима с большинством популярных моделей металлорукавов: МРПИнг, МРПИнг серый, МРПИнг NORD, МРПИнг(INOX), МРПИнг «DIESEL», МР(INOX), Р3-ЦПнг LS, Р3-ЦПнг LS с протяжкой, Р3-ЦПнг LS с протяжкой (20 м), Р3-ЦХ, Р3-Ц. Для монтажа необходимо:

• просверлить отверстие в корпусе равное или чуть меньше 60 мм;
• вставить муфту изнутри корпуса и завернуть накидную гайку снаружи;
• надеть металлорукав на резьбу внутри муфты и затянуть его накидной гайкой - используйте газовый ключ для точного усилия;
• убедитесь, что резьба металлорукава имеет ту же форму и шаг, что и у муфты - отличается от метрической.

Безопасность и стандарты

Степень защиты IP54 соответствует требованиям ГОСТ 14254 для условий производства с повышенным уровнем запылённости и возможными брызгами воды. Температурный диапазон (-60…+120 C) позволяет использовать муфту в холодильных камерах, печных зонах и на открытых площадках. Отсутствие специального покрытия делает её подходящей для сред без агрессивных химических веществ.

Преимущества

• Высокая механическая прочность благодаря литому цинковому корпусу;
• Удобство монтажа - накидная гайка регулируется газовым ключом, не требует специнструментов;
• Широкая совместимость с основными типами металлорукавов на рынке;
• Устойчивость к перепадам температур - подходит для суровых климатических условий;
• Не требует дополнительной герметизации - резьбовое соединение само создаёт плотный контакт.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не гарантирует защиту от струй под давлением или длительного контакта с жидкостью;
• Не рекомендован для использования в агрессивных химических средах - цинк может подвергаться коррозии при контакте с кислотами или солями;
• Подходит только для металлорукавов с газовой резьбой - несовместим с изделиями, имеющими метрическую или импульсную резьбу;
• Не следует применять при диаметре рукава больше 60 мм - риск проскальзывания и потери герметичности.

Примеры использования

• Ввод металлорукава в шкаф управления станком ЧПУ;
• Проход кабельного канала через стенку распределительного щита на производстве;
• Фиксация рукава в холодильной камере с высокой влажностью;
• Подключение датчиков на конвейерной линии с частыми мойками;
• Электромонтаж в пищевой промышленности - при соблюдении условий чистоты и отсутствия агрессивных моющих средств.

Практические советы

• Перед установкой проверьте внутренний диаметр металлорукава - он должен свободно входить в резьбу муфты, но не болтаться;
• Затягивайте накидную гайку только до упора - переусилие может деформировать резьбу или треснуть корпус;
• Если вы используете металлорукав с медной оплеткой - убедитесь, что она не перегибается вокруг резьбы, чтобы не нарушить заземление;
• Для долговечности в сырых помещениях можно периодически смазывать резьбу силиконовой смазкой - не используйте масла!
• Артикул 87897 - единственный номер для заказа этой модели; другие артикулы от Fortisflex или КВТ могут иметь другой диаметр или исполнение.
