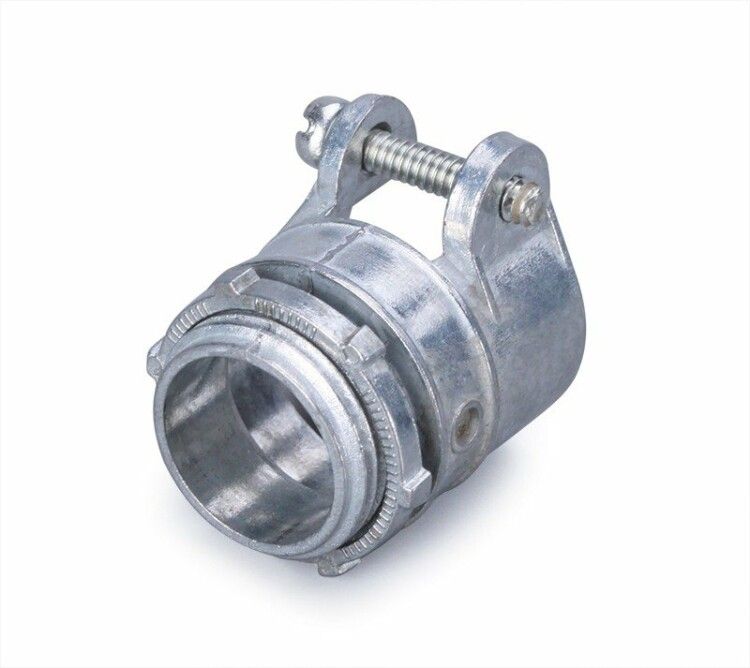

Муфта вводная ВТ(Х)-20(3/4") | 61386 Fortisflex КВТ

Муфта вводная ВТ(Х)-20 (3/4 дюйм) от Fortisflex и КВТ предназначена для надёжного соединения металлорукава с распределительными щитами и другими компонентами электроустановок. Эта муфта обеспечивает механическую фиксацию и герметичное прохождение проводов через стенку коробки, сохраняя целостность системы даже в условиях промышленной среды.

Назначение и область применения

Муфта вводная ВТ(Х)-20 (3/4 дюйм) используется для:

• соединения неизолированного металлорукава с установочной коробкой или распределительным щитом;
• стыковки отрезков неизолированного и изолированного металлорукава через резьбовые переходники типа СТМ(Р);
• обеспечения входа кабельных систем в металлические корпуса оборудования в промышленных условиях.

Подходит для монтажа на объектах с высокой степенью механической нагрузки: заводские линии, станки, конвейеры, силовые шкафы.

Технические характеристики

• Резьба: 3/4 дюйма (наружная), соответствует ГОСТ 6357–81 — совместима с большинством стандартных резьбовых элементов;
• Диаметр корпуса: 25,5 мм — позволяет плотно заходить внутрь труб и рукавов того же размера;
• Общая длина: 35 мм — компактная форма для ограниченных пространств;
• Длина резьбы: 10 мм — достаточна для прочного крепления в гнездо;
• Материал корпуса: цинковый сплав, литой под давлением — устойчив к деформациям при сборке;
• Степень защиты IP40: предохраняет от контакта с предметами более 1 мм, но не защищает от воды или пыли;
• Диапазон температур: от –60 °C до +120 °C — работает в экстремальных климатических зонах;
• Вращающаяся конструкция: позволяет поворачивать резьбу без перекручивания рукава во время монтажа;
• Форма: прямолинейная — оптимальна для прямых вводов без угловых решений;
• Цвет и покрытие: стальной цвет, без дополнительного антикоррозийного слоя — требует внешней защиты в агрессивных средах.

Совместимость и монтаж

Муфта вводная ВТ(Х)-20 (3/4 дюйм) совместима с следующими типами металлорукавов и переходниками:

• МРПИнг NORD
• МРПИнг(INOX)
• МР(INOX)
• Р3-ЦПнг-LS
• Р3-ЦПнг-LS с протяжкой (включая версию 20 м)
• Р3-ЦХ

Устанавливается путём ввинчивания резьбы в подготовленное отверстие в щите или коробке. Для фиксации металлорукава внутри муфты используйте зажимную гайку или хомут, предусмотренный конструкцией серии ВТ(Х). Благодаря вращающейся головке можно легко выставить нужный угол без перегрузки рукава.

Безопасность и стандарты

Степень защиты IP40 соответствует требованиям ГОСТ 14254–96 — обеспечивает защиту от доступа к опасным частям инструментами и проводами диаметром более 1 мм. Однако муфта не предназначена для работы в условиях повышенной влажности, брызг или пылевой среды. Для таких условий требуется использование изделий с IP65 и выше.

Преимущества

• Вращающаяся конструкция снижает риск повреждения металлорукава при монтаже;
• Литой цинковый корпус обеспечивает жёсткость и долговечность при многократном демонтаже;
• Простая и проверенная резьбовая система — не требует специального инструмента;
• Широкий температурный диапазон делает её пригодной для холодных регионов и нагреваемых зон;
• Совместимость с популярными сериями металлорукавов упрощает замену и ремонт.

Ограничения применения

• IP40 не обеспечивает защиту от воды — нельзя использовать в помещениях с постоянной влажностью, на улице или в местах возможных брызг;
• Отсутствие защитного покрытия делает материал восприимчивым к коррозии в агрессивных средах (например, химические производства, морской климат);
• Не предназначен для подключения кабелей напрямую — только через металлорукав или трубу;
• Не рекомендуется применять в качестве основного крепления для тяжёлых или длинных участков рукава — необходима дополнительная фиксация.

Примеры использования

• Ввод кабеля в шкаф управления станком через стенку из стали;
• Переход между изолированным и неизолированным металлорукавом на конвейере;
• Подключение датчиков и исполнительных механизмов к распределительному щиту в цехе;
• Электрооборудование в логистических комплексах с высокой механической нагрузкой.

Практические советы

• Проверьте посадочный диаметр металлорукава перед монтажом — он должен точно соответствовать внутреннему диаметру муфты (25,5 мм);
• Если планируете работу в сыром помещении, дополнительно обработайте резьбу и место соединения противокоррозийной смазкой;
• При использовании с рукавом Р3-ЦПнг-LS с протяжкой убедитесь, что длина резьбы (10 мм) достаточна для надёжного зацепления;
• Не затягивайте слишком сильно — цинковый сплав мягкий, есть риск срыва резьбы;
• Для длительной службы в промышленных условиях рассмотрите возможность замены на аналоги с покрытием (например, нержавеющие модели из серии INOX).
