Уплотнительная муфта для металлорукава в изоляции DN 20 | 66BTP22 DKC ДКС

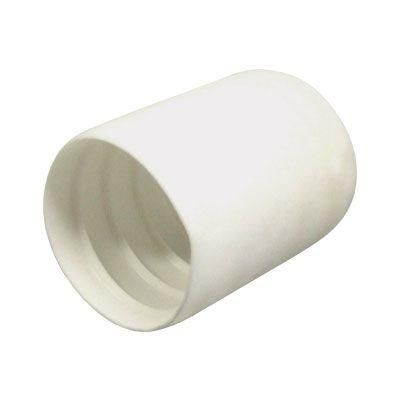

Уплотнительная муфта для металлорукава в изоляции DN 20 от DKC (ДКС), артикул 66btp22, предназначена для обеспечения герметичного соединения между металлическим рукавом и оборудованием, сохраняя степень защиты IP66/IP67. Применяется исключительно с герметичными металлорукавами серии 6071 и 6071T.

Назначение и область применения

Уплотнительная муфта для металлорукава в изоляции DN 20 устанавливается на конце герметичного металлорукава для предотвращения проникновения пыли, воды и других загрязнений внутрь электроустановки. Она гарантирует сохранение класса защиты IP66/IP67 на точке входа проводов или кабелей. Подходит для использования в условиях повышенной влажности, на открытых площадках, в цехах с мойкой оборудования, на транспорте и в автоматизированных системах.

Технические характеристики

• Номинальный диаметр: 20 мм
• Наружный диаметр: 27,5 мм
• Толщина стенки: 0,4 мм
• Материал: термопласт самозатухающий (соответствует UL94 V0)
• Цвет: белый
• Температурный диапазон эксплуатации: от -25 °C до +70 °C
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (защита от временного погружения в воду)
• Соответствие: директива RoHS
• Форма исполнения: O-образное кольцо

Совместимость и монтаж

Уплотнительная муфта для металлорукава в изоляции DN 20 совместима **только** с герметичными металлорукавами серий 6071 и 6071T. Установка выполняется путём надевания муфты на оконечную часть рукава перед фиксацией в корпусе или распределительной коробке. Не требует дополнительных инструментов — плотное прилегание достигается за счёт эластичности материала и точного соответствия внешнему диаметру рукава. Перед установкой проверьте, что наружный диаметр рукава составляет 27,5 мм — иначе герметизация будет нарушена.

Безопасность и стандарты

• Материал соответствует классу горючести UL94 V0 — самозатухающий, не распространяет пламя
• Соответствует требованиям RoHS — свободен от опасных веществ, таких как свинец, кадмий, ртуть
• Обеспечивает защиту IP66/IP67 — безопасна для работы во влажных, запылённых и моющихся средах

Преимущества

• Высокая герметичность благодаря точному соответствию диаметрам металлорукавов серии 6071/6071T
• Устойчивость к перепадам температур — работает в холодных и жарких условиях
• Самозатухающий материал снижает риск возгорания при аварийных ситуациях
• Белый цвет позволяет легко выявить загрязнения или механические повреждения
• Не требует клея, смазки или дополнительных комплектующих

Ограничения применения

• Не применяется с обычными, не герметичными металлорукавами — даже если диаметр совпадает, герметизация не будет обеспечена
• Не рекомендуется использовать при температурах ниже -25 °C или выше +70 °C — возможна потеря эластичности или деформация
• Не предназначен для постоянного погружения в воду — IP67 допускает лишь временное воздействие (до 30 минут при глубине 1 метр)
• Не совместим с другими сериями металлорукавов, кроме 6071 и 6071T

Примеры использования

• Подключение кабелей к станкам с ЧПУ в цехах с частой мойкой
• Защита проводов на конвейерах в пищевой промышленности
• Входы в шкафы управления на открытых объектах (водоканалы, насосные станции)
• Автомобильные и железнодорожные системы, где требуется высокая защита от влаги и пыли

Практические советы

• Перед монтажом убедитесь, что конец металлорукава не имеет заусенцев — они могут повредить уплотнительное кольцо
• Не используйте силовые инструменты при надевании муфты — достаточно ручного усилия
• Проверяйте соответствие артикула 66btp22 с типом рукава: только 6071 и 6071T обеспечивают нужную герметичность
• При длительном хранении держите изделие в сухом месте, избегайте прямого UV-излучения — материал может стать хрупким
• Если после монтажа возникает люфт — замените муфту; возможно, был установлен некорректный рукав
