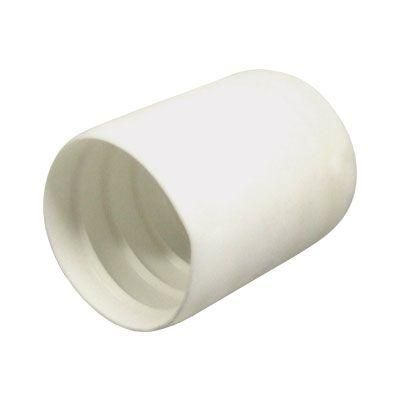

Уплотнительная муфта для металлорукава в изоляции DN 26 | 66BTP32 DKC ДКС

Уплотнительная муфта для металлорукава в изоляции DN 26 DKC обеспечивает герметичное соединение между металлическим рукавом и корпусом оборудования, сохраняя степень защиты IP66/IP67. Применяется исключительно с металлорукавами серии 6071 и 6071T, совместима с системами от DKC. Артикул 66btp32 соответствует серийному решению Cosmec.

Назначение и область применения

Уплотнительная муфта для металлорукава в изоляции DN 26 DKC предназначена для герметизации мест прохода герметичного металлорукава через стенки корпусов, щитов или машин. Она предотвращает попадание пыли, воды и других внешних воздействий внутрь системы. Используется только с металлорукавами серии 6071 и 6071T — другими типами рукавов она несовместима. Подходит для установки на промышленном оборудовании, автоматизированных линиях, станках и устройствах, работающих в условиях повышенной запылённости или влажности.

Технические характеристики

• Наружный диаметр: 33,5 мм
• Внутренний диаметр: 26 мм — соответствует номинальному диаметру DN 26
• Материал: термопласт самозатухающий (не поддерживает горение)
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (защита от временного погружения в воду до 1 метра на 30 минут)
• Температурный диапазон: от -25 °C до +70 °C
• Класс горючести: V0 по UL94 — материал самостоятельно затухает после удаления источника пламени
• Цвет: белый
• Исполнение: O-образное уплотнительное кольцо
• Соответствие: директива RoHS (без опасных веществ)

Совместимость и монтаж

Уплотнительная муфта для металлорукава в изоляции DN 26 DKC совместима **только** с герметичными металлорукавами серии 6071 и 6071T. Установка возможна на рукава с наружным диаметром около 33,5 мм — точное соответствие гарантирует плотную посадку и надёжную герметизацию. Монтаж выполняется путём надевания муфты на конец металлорукава перед его вводом в отверстие корпуса. После этого фиксируется с помощью зажима или штуцера. Не требует дополнительных средств герметизации — уплотнительное кольцо уже встроено.

Безопасность и стандарты

• Соответствует требованиям RoHS — не содержит свинца, кадмия, ртути и других токсичных компонентов
• Класс горючести V0 по UL94 — снижает риск распространения огня в случае возгорания
• Материал устойчив к температурным перепадам и химически агрессивным средам в рамках заявленного диапазона

Преимущества

• Гарантированная степень защиты IP66/IP67 при правильной установке
• Самозатухающий пластик повышает безопасность в электрооборудовании
• Не требует дополнительных уплотнителей, клея или смазки
• Белый цвет позволяет легко выявить загрязнения или механические повреждения
• Подтверждённая совместимость с продукцией DKC серии Cosmec

Ограничения применения

• Не применяется с обычными, не герметичными металлорукавами — даже близкими по размеру
• Запрещено использовать при температурах ниже -25 °C или выше +70 °C — материал теряет эластичность или деформируется
• Не предназначен для постоянного погружения в жидкости — IP67 допускает лишь временное погружение
• Не рекомендуется применять в средах с высокой концентрацией растворителей, масел или агрессивных химикатов — не указаны данные по химической стойкости

Примеры использования

• Защита входов кабелей в панели управления станков CNC
• Герметизация соединений на конвейерных линиях с частой мойкой (CIP-процедуры)
• Ввод проводов в распределительные щиты на открытых площадках
• Оборудование пищевой и фармацевтической промышленности, где важна чистота и влагозащищённость

Практические советы

• Перед установкой проверьте, что металлорукав имеет точно такой же наружный диаметр — 33,5 мм. Отклонение более чем ±0,5 мм нарушит герметичность.
• Не используйте силовые инструменты при надевании муфты — это может повредить уплотнительное кольцо. Легко надевайте вручную.
• При сборке убедитесь, что конец металлорукава не имеет заусенцев или острых кромок — они могут порвать уплотнение.
• Артикул 66btp32 — единственный подходящий вариант для серии 6071/6071T. Аналоги сторонних производителей не гарантированы.
• Храните в сухом месте, избегая прямого солнечного света — длительное UV-воздействие может изменить свойства пластика.
