Муфта соединительная заливная МКС-2 | 78560 КВТ

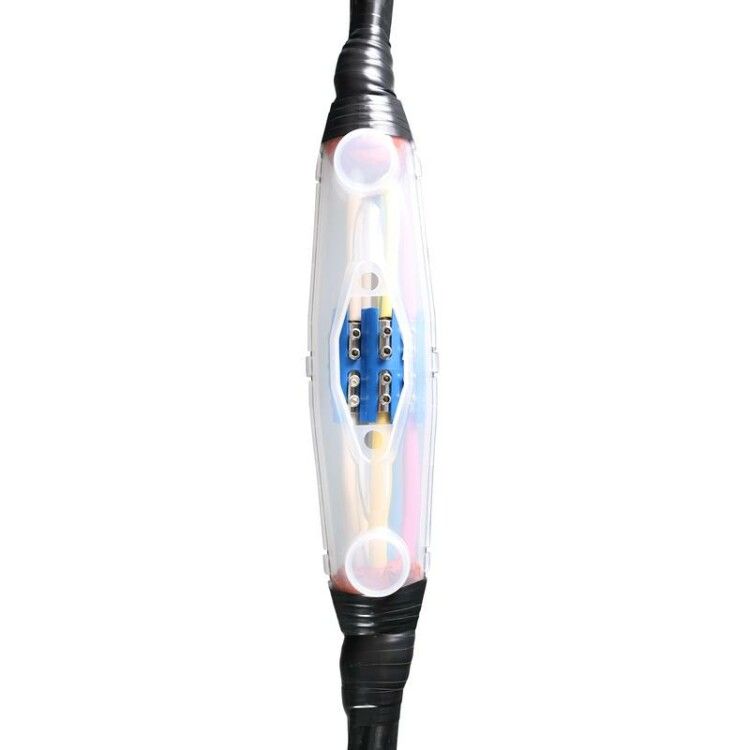

Муфта кабельная соединительная заливная 1 кВ МКС-2 КВТ предназначена для надёжного и герметичного соединения силовых кабелей с бумажной или пластиковой изоляцией на напряжение до 1 кВ. Устройство выполнено в виде заливной муфты с полимерным корпусом и двухкомпонентным компаундом, что делает её подходящей для установки в условиях повышенной влажности, на открытом воздухе и в помещениях с ограниченными возможностями для работы с открытым огнём.

Назначение и область применения

Муфта кабельная соединительная заливная 1 кВ МКС-2 КВТ применяется для соединения пятижильных кабелей с изоляцией из ПВХ, СПЭ или аналогичных материалов. Подходит для кабелей типов АВВГ, ПвВГ, ВБбШв, ПвБбШв, NYM и других сечением 6–25 мм2. Назначена для внутренней и наружной прокладки, в том числе в каналах, колодцах, траншеях и подземных коммуникациях. Может использоваться там, где требуется высокая степень защиты от влаги и механических воздействий, особенно в местах с повышенными требованиями к пожарной безопасности - например, в цехах, на объектах ЖКХ, энергоносителях и транспорте.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное сечение проводника: 6–25 мм2
• Количество жил: 5
• Тип исполнения: заливная, с применением компаунда
• Способ монтажа: заливка двухкомпонентного полиуретанового компаунда
• Диапазон внешних диаметров кабеля: до 15 мм
• Рабочий температурный диапазон: от –50 C до +50 C
• Материал корпуса: пластик (полимер, прозрачный)
• Материал изоляции: пластик
• Состав: безгалогенный, соответствует экологическим нормам
• Время застывания компаунда: не более 2 часов при t ≥ +10 C
• Стандарт: ТУ 3599-062-97284872-2014

Совместимость и монтаж

Муфта МКС-2 КВТ совместима с кабелями без брони. Для кабелей с металлической броней используются другие модификации (например, МКС(б)). В комплекте отсутствует блок соединителей КСМ - поэтому соединение жил выполняется либо методом опрессовки гильзами, либо другими доступными способами (скрутка с последующей термоусадкой, сварка). Корпус имеет форму, обеспечивающую плотную посадку на кабели с внешним диаметром до 15 мм. Перед сборкой необходимо подготовить концы кабеля: удалить изоляцию, зачистить жилы, проверить целостность экрана (при наличии). После этого все элементы помещаются в корпус, после чего готовый компаунд заливается через специальное отверстие. Прозрачный корпус позволяет контролировать процесс заполнения - важно, чтобы компаунд полностью вытеснил воздушные пузырьки между жилами.

Безопасность и стандарты

Муфта МКС-2 КВТ изготовлена в соответствии с ТУ 3599-062-97284872-2014 и соответствует требованиям ГОСТ 34839-2022. Отсутствие галогенов в составе материала снижает риск образования токсичных продуктов горения. Благодаря самозатвердевающему компаунду, не требуется применение открытого пламени - это повышает безопасность при работе в закрытых помещениях, рядом с легковоспламеняющимися материалами или в зонах с опасностью возгорания. Температурный режим эксплуатации (-50…+50 C) гарантирует сохранение герметичности даже в суровых климатических условиях.

Преимущества

• Высокая герметичность благодаря гидрофобному компаунду - предотвращает попадание влаги и коррозию контактов
• Прозрачный корпус - возможность визуального контроля качества заливки во время монтажа
• Не требует нагрева или открытого огня - безопасна для использования в пожароопасных зонах
• Универсальность: один тип муфты подходит для трёх-, четырёх- и пятитожильных кабелей
• Долговечность: срок службы соединения превышает 25 лет при соблюдении условий эксплуатации
• Легкая и удобная упаковка компаунда - два компонента отделены друг от друга, легко смешиваются

Ограничения применения

• Не кабели с броней - для них нужны модели с обозначением "(б)"
• Температура окружающей среды при монтаже должна быть выше +10 C; при более низкой температуре время затвердевания увеличивается, качество соединения снижается
• Отсутствует встроенный блок соединителей КСМ - потребуется самостоятельное соединение жил
• Подходит только для кабелей с максимальным внешним диаметром 15 мм - большие кабели не поместятся
• Не рекомендовано использовать в условиях постоянного погружения под воду - хотя герметична, она не является underwater-соединением

Примеры использования

• Соединение кабеля АВВГ 3×16+PE+N в распределительном щите на улице
• Обход участка поврежденного кабеля NYM 5×10 в подвале многоквартирного дома
• Ремонт линии питания насосной станции с кабелем ПвВГ 5×16 в траншее
• Переподключение фидера на производстве с кабелем ВБбШв 5×25 в зоне с повышенной влажностью

Практические советы

• Перед монтажом обязательно прогрейте компаунд до комнатной температуры - холодный состав плохо смешивается и даёт пористую структуру
• Тщательно перемешивайте компоненты минимум 2 минуты - недостаточно перемешанный компаунд не затвердеет равномерно
• Используйте латексные перчатки из комплекта - они защищают кожу от реактивных компонентов
• Чистите поверхность кабеля наждачной бумагой перед установкой - грязь и масло снижают адгезию
• Не допускайте попадания воды внутрь корпуса до окончательного затвердевания - даже капля может вызвать пробой
• Проверьте соответствие внешнего диаметра кабеля 15 мм - превышение приведёт к протечкам
• После заливки держите муфту неподвижно 1,5–2 часа - движение может нарушить формирование герметика
