Муфта соединительная заливная МКС(б)-1 | 78561 КВТ

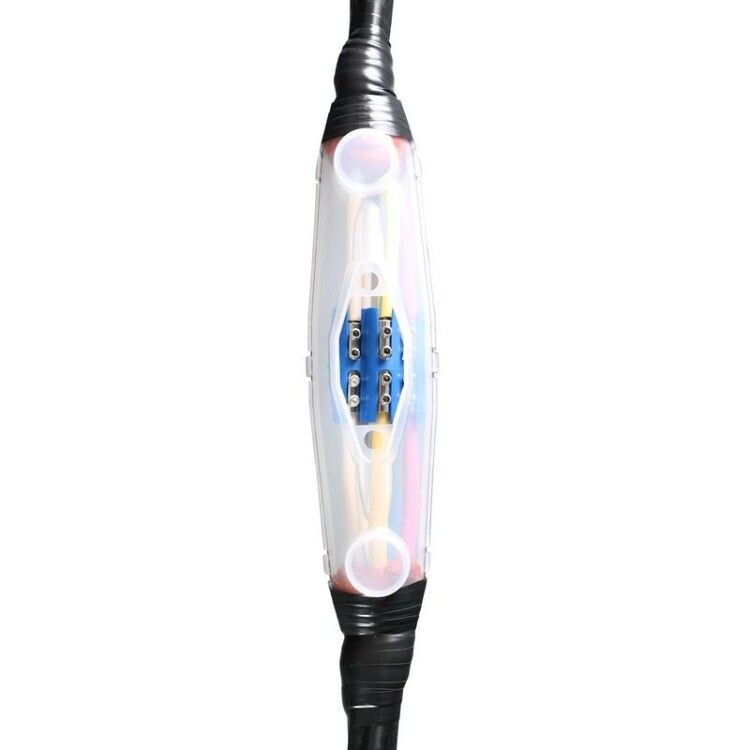

Муфта кабельная соединительная заливная 1 кВ МКС(б)-1 КВТ предназначена для надёжного и герметичного соединения силовых кабелей с бумажной или пластиковой изоляцией на напряжение до 1 кВ. Бренд КВТ предлагает эту модель как решение для монтажа в условиях повышенной влажности, на открытом воздухе и в помещениях с ограниченным доступом. Артикул 78561 соответствует исполнению на 5 жил с заливкой компаундом, без блока соединителей КСМ.

Назначение и область применения

Муфта кабельная соединительная заливная 1 кВ МКС(б)-1 КВТ применяется для создания герметичных соединений между кабелями с изоляцией из ПВХ, СПЭ или аналогичными материалами. Подходит для кабелей типа АВВГ, ПвВГ, ВБбШв, NYM и других сечением 1,5–6 мм2. Используется в распределительных сетях, на объектах ЖКХ, промышленных установках, в кабельных каналах и при прокладке вне помещений. Назначение - восстановление целостности кабельной линии без потери механической прочности и электроизоляции.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 5
• Номинальное сечение проводника: 1,5 – 6 мм2
• Внешний диаметр кабеля: 8 мм (соответствует одному значению - требуется точный подбор кабеля)
• Рабочий температурный диапазон: от -50 C до +50 C
• Материал корпуса: пластик (прозрачный)
• Материал изоляции: пластик
• Заполнитель: двухкомпонентный полиуретановый компаунд (самоотвердевающий, без галогенов)
• Способ монтажа: заливка компаундом
• Стандарт: ТУ 3599-062-97284872-2014
• Время застывания компаунда: ≤ 2 часа при t ≥ +10 C

Совместимость и монтаж

Муфта МКС(б)-1 КВТ совместима с кабелями без брони. Указанная в названии "(б)" - это отличительный знак модификаций с броней; данная версия **не содержит** элементы для работы с бронированной конструкцией (нет пружин ППД, нет гибкого медного провода заземления). Для монтажа:

• Подготовьте концы кабеля: удалите изоляцию, очистите жилы, используйте наждачную бумагу из комплекта.
• Необходимо точно соблюдать диаметр кабеля - 8 мм. Отклонение свыше +-0,5 мм снижает герметичность.
• Перед заливкой компаунд тщательно перемешивается после удаления разделителя в упаковке.
• Защитные перчатки и изоляционная лента ПВХ используются для безопасности и фиксации.
• Жилы можно соединять либо методом опрессовки гильзами, либо через отдельно приобретаемый блок КСМ (в данной модели он **не включён** в комплект).

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и изготовлена по ТУ 3599-062-97284872-2014. Компаунд не содержит галогенов - при возгорании не выделяет токсичных паров. Конструкция исключает необходимость использования открытого пламени, что делает её безопасной для применения в зонах с высокими требованиями к пожаро- и взрывобезопасности. Прозрачный корпус позволяет контролировать процесс заполнения, предотвращая образование воздушных пузырей.

Преимущества

• Высокая степень герметизации благодаря гидрофобному компаунду - подходит для влажных сред и подземной прокладки.
• Прозрачный корпус даёт возможность визуально проверить качество заливки - минимизация брака.
• Нет необходимости в нагреве или горении - безопаснее и проще в работе, чем термоусаживаемые муфты.
• Устойчивость к экстремальным температурам - работает даже при -50 C.
• Универсальность: один тип муфты подходит для 3-, 4- и 5-жильных кабелей одного сечения.

Ограничения применения

• Не кабели с броней - отсутствуют пружины ППД и заземляющий провод.
• Требуется минимальная температура окружающей среды +10 C для правильного отверждения компаунда. При более низкой температуре время затвердевания увеличится, возможна потеря качества.
• Фиксированный диаметр кабеля - 8 мм. Не допускается использование кабелей большего или меньшего диаметра - риск протечки или плохого контакта.
• В комплекте **нет** блока соединителей КСМ - необходимо использовать гильзы или приобрести КСМ отдельно.
• Не рекомендовано для многократного вскрытия - после заливки компаунд становится твёрдым, ремонт невозможен.

Примеры использования

• Соединение кабелей АВВГ в подвале многоэтажного дома.
• Ввод питания в коттедж от столба - место выхода кабеля из земли.
• Ремонт поврежденного участка кабеля NYM в цеху с повышенной влажностью.
• Обустройство ответвлений в системе освещения на территории предприятия.

Практические советы

• Перед работой прогрейте компаунд до +15…+20 C - так легче добиться однородного замешивания.
• Не экономьте на времени перемешивания - недостаточно перемешанный состав плохо отвердевает.
• Проверяйте плотность посадки кабеля в муфту до заливки - если есть люфт, используйте уплотнители или выбирайте другую муфту.
• После заливки не трогайте изделие 2–3 часа - даже если поверхность кажется твёрдой, внутренние слои ещё отверждаются.
• Для кабелей с большим числом жил (например, 5-жильных) начинайте заливку с нижней части корпуса - это лучше выгоняет воздух.
