Муфта соединительная заливная МКС 1,5-6 мм2 EKF PROxima | mks-2

Муфта соединительная заливная МКС 1,5–6 мм2 от EKF (арт. mks-2) предназначена для герметичного соединения силовых кабелей с бумажной или пластиковой изоляцией в условиях, где нельзя применять открытый огонь или нагрев. Продукт из серии PROxima обеспечивает надёжную изоляцию и механическую прочность даже в сложных средах.

Назначение и область применения

Муфта соединительная заливная МКС 1,5–6 мм2 используется для создания герметичных соединений между кабелями сечением от 1,5 до 6 мм2. Подходит для бронированных и небронированных кабелей с полиэтиленовой, ПВХ или бумажной изоляцией. Области применения: прокладка в земле, траншейные участки, подвалы, наружные установки, объекты с повышенными требованиями к безопасности - особенно там, где запрещён открытый огонь или термическая обработка.

Технические характеристики

• Номинальное сечение провода: 1,5 – 6 мм2
• Рабочее напряжение: 0,6/1 кВ
• Количество жил: 5
• Тип изоляции: полиуретановый компаунд (заливаемый)
• Диапазон рабочих температур: от -40 C до +80 C
• Цвет корпуса: белый
• Тип подключения: винтовые зажимы
• Исполнение: заливная (герметизация через заливку компаунда)

Совместимость и монтаж

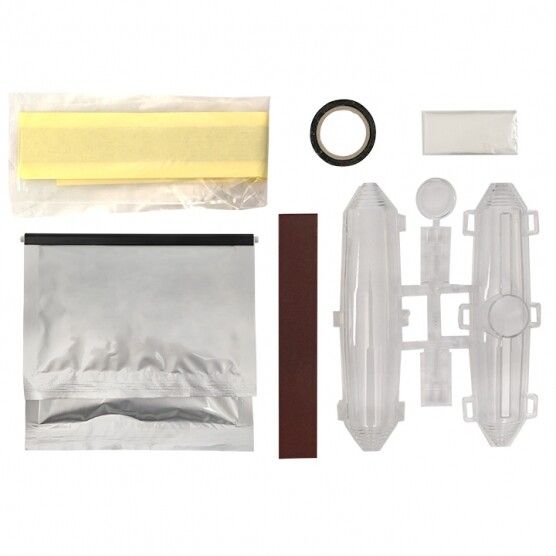

Муфта совместима с кабелями с одножильным и многожильным проводником, имеющими пластиковую или бумажную изоляцию. Для монтажа требуется предварительно подготовить концы кабелей: зачистить изоляцию, убрать броню (при наличии), вставить жилы в соответствующие гнёзда винтовых зажимов. После физического соединения внутреннее пространство муфты заливается специальным компаундом - он затвердевает, образуя монолитный изолятор. Установка выполняется без применения тепла, что делает её безопасной вблизи горючих материалов.

Безопасность и стандарты

Муфта соединительная заливная МКС 1,5–6 мм2 соответствует требованиям к изоляции и герметизации для сетей до 1 кВ. Компаунд на основе полиуретана не выделяет токсичных веществ при нормальной эксплуатации. Нет требований к сертификации по взрывозащите - продукт предназначен для обычных условий, не во взрывоопасных зонах.

Преимущества

• Герметичность достигается за счёт заливки - исключает попадание влаги, пыли и химических агрессивных сред
• Не требует паяльника, горелки или другого оборудования с открытым огнём
• Выдерживает широкий температурный диапазон - подходит для холодных регионов и летней жары
• Стандартные винтовые зажимы позволяют легко заменить повреждённые жилы без демонтажа всей муфты
• Белый цвет корпуса удобен для визуального контроля состояния и наличия трещин

Ограничения применения

• Не кабели с металлической оболочкой без предварительной подготовки (например, с бронёй - нужна правильная её отрезка и фиксация)
• Не рекомендовано использовать в постоянном контакте с минеральными маслами, растворителями или агрессивными щелочами - они могут разрушить полиуретан
• Не рассчитана на высокие импульсные нагрузки или частые перегрузки свыше 1 кВ
• Требуется точное соблюдение объема заливаемого компаунда; недостаток или переизбыток снижают качество изоляции

Примеры использования

• Соединение кабелей КГ, АВВГ, ВВГ в распределительных шкафах на производстве
• Подключение освещения в подземных переходах и коллекторах
• Обустройство ответвлений в системах автоматизации на заводах
• Ремонт поврежденных участков кабельной линии в труднодоступных местах

Практические советы

• Перед заливкой обязательно проверьте соответствие сечения кабеля заявленному диапазону - 1,5–6 мм2. Перегруженные жилы вызывают перегрев.
• Используйте только оригинальный компаунд от EKF, подходящий для серии PROxima - другие составы могут иметь неверную вязкость или время отверждения.
• При работе в сыром помещении просушите концы кабеля перед сборкой - влага внутри муфты после заливки остаётся и снижает срок службы.
• После заливки дайте компаунду полностью затвердеть (обычно 2–4 часа при комнатной температуре); не перемещайте муфту раньше времени.
• Для долговечности закрепляйте муфту на опоре или в кабельной канализации - свободное положение увеличивает риск механического повреждения.
