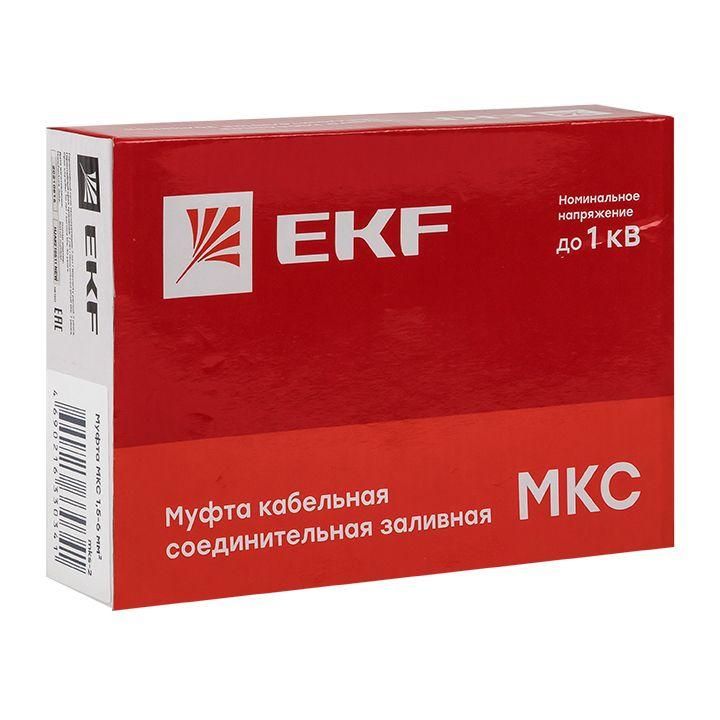

Муфта соединительная заливная МКС(Б) 1,5-6 мм2 (клеммник) EKF PROxima | mks-2-k-b

Муфта соединительная заливная МКС(Б) 1,5–6 мм2 (клеммник) от EKF серии PROxima предназначена для надёжного герметичного соединения силовых кабелей с бумажной или пластиковой изоляцией в условиях, где нельзя применять открытый огонь или высокую температуру. Компаунд внутри муфты обеспечивает долговременную защиту от влаги, пыли и механических воздействий.

Назначение и область применения

Муфта соединительная заливная МКС(Б) используется для создания герметичных соединений между двумя участками кабеля - как бронированного, так и небронированного. Подходит для установки в помещениях и на улице, особенно там, где требуется повышенная степень защиты: тоннели, коллекторы, подземные камеры, зоны с высокой влажностью или риском попадания воды. Применяется в системах энергообеспечения объектов ЖКХ, промышленных цехов, насосных станций и других местах, где безопасность соединения важнее скорости монтажа.

Технические характеристики

• Номинальное поперечное сечение провода: 1,5–6 мм2 - подходит для медных кабелей средней мощности;
• Номинальное напряжение: 0,6/1 кВ - рассчитана на работу в сетях до 1000 В переменного тока;
• Количество жил: 5 - позволяет выполнять соединения пятипроводных кабелей (например, TN-S системы);
• Тип подключения: винтовой - фиксация жил осуществляется болтами с гайками, что исключает необходимость сварки или опрессовки;
• Материал изоляции: полиуретан - устойчив к перепадам температур, химически инертен, сохраняет эластичность даже при минусовых температурах;
• Исполнение: заливная - внутренняя полость заполняется термореактивным компаундом после сборки, создаёт сплошную герметизацию;
• Совместимость с кабелем: бумажная и пластиковая изоляция - совпадает с типами кабелей КГ, АВВГ, ВВГ, NYM и аналогов.

Совместимость и монтаж

Муфта МКС(Б) 1,5–6 мм2 совместима с кабелями, имеющими внешний диаметр, соответствующий её входному проходу. Перед монтажом необходимо удалить броню (если есть) и подготовить концы кабеля: зачистить изоляцию, расплести жилы, проверить целостность экрана. После этого жилы заводятся в клеммы, затягиваются винтами, затем через специальное отверстие заливается компаунд. Для правильной работы важно соблюдать порядок сборки: сначала закрепить корпус, потом залить состав, дождаться полимеризации (обычно 4–8 часов при +20C). Установка возможна как вертикально, так и горизонтально.

Безопасность и стандарты

Муфта выполнена в соответствии с требованиями ГОСТ Р 50968-2015 для соединительных изделий кабельных сетей. Напряжение 0,6/1 кВ гарантирует соответствие нормам для низковольтных систем. Полиуретановый корпус не распространяет горение и не выделяет токсичных веществ при повреждении. Отсутствие необходимости использовать паяльники или газовые горелки снижает риск возгорания при работе вблизи легковоспламеняющихся материалов.

Преимущества

• Высокая степень герметичности благодаря заливке компаундом - IP67 и выше после полной polymerизации;
• Устойчивость к вибрациям и нагрузкам - прочный корпус предотвращает смещение жил;
• Не требует тепла при монтаже - можно использовать в взрывоопасных зонах и рядом с горючими материалами;
• Долгий срок службы - полиуретан не трескается при и не стареет под UV-лучами;
• Легко диагностируется - при пробое или протечке видно изменение цвета или деформацию корпуса.

Ограничения применения

• Не для кабелей с металлической оболочкой без предварительного демонтажа брони - она должна быть полностью удалена перед установкой;
• Работает только с кабелями с изоляцией типа PVC, XLPE, бумага - несовместима с кабелями с резиновой или этиленпропиленовой изоляцией;
• Требуется время на полимеризацию компаунда - не подходит для экстренных ремонтов, когда нужна немедленная работа сети;
• Не рекомендовано использование в постоянном контакте с маслом, растворителями или агрессивными химикатами - материалы корпуса не обеспечивают химическую стойкость в таких условиях.

Примеры использования

• Подключение питания к насосной станции в подвале здания - защита от сырости и случайного затопления;
• Объединение двух секций кабеля в траншейной трассе - замена поврежденного участка без вскрытия всей линии;
• Соединение кабеля от щита управления к исполнительному механизму на конвейере - обеспечение безопасности в условиях вибрации и пыли;
• Аварийный ремонт кабеля освещения во дворе многоквартирного дома - возможность работать без открытого огня в ночное время.

Практические советы

• Перед заливкой обязательно просушите концы кабеля - влага внутри снизит качество изоляции;
• Выбирайте компаунд, подходящий по температурному режиму - для холодных регионов используйте составы с рабочим диапазоном до –40C;
• Проверьте плотность затяжки винтов - недостаточно туго затянутые жилы вызывают нагрев и выход из строя;
• После заливки не перемещайте муфту до окончательного затвердевания - это может нарушить герметичность;
• Для удобства монтажа используйте шприц или воронку для точной подачи компаунда - экономит материал и снижает риск образования пузырей.
