Муфта соединительная заливная МКС(б)-1 (Б) | 78565 КВТ

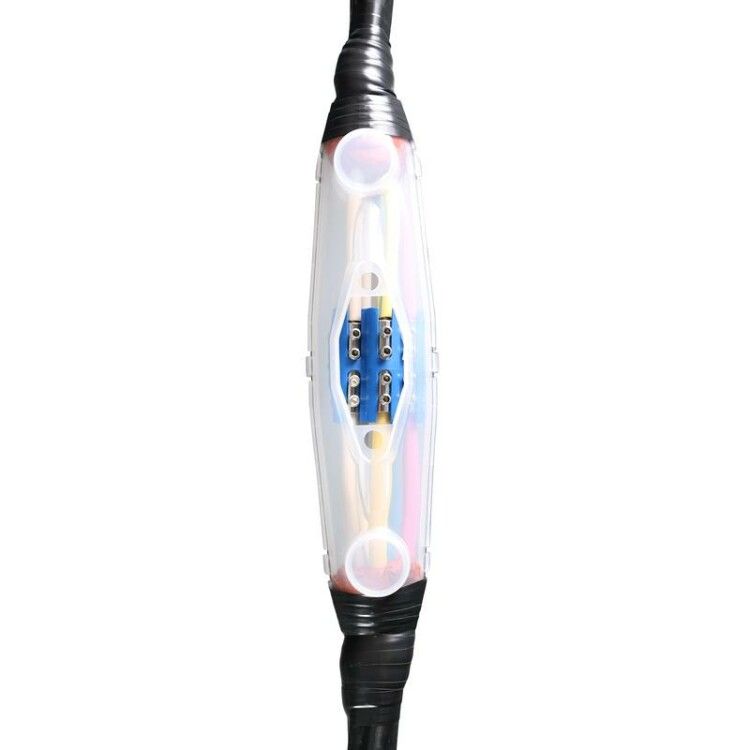

Муфта кабельная соединительная заливная 1 кВ МКС(б)-1 (Б) от КВТ предназначена для надёжного и герметичного соединения силовых кабелей с бумажной или пластиковой изоляцией на напряжение до 1 кВ. Универсальная конструкция с заливкой компаундом позволяет использовать её в условиях повышенной влажности, на открытом воздухе и в помещениях с особыми требованиями к безопасности.

Назначение и область применения

Муфта МКС(б)-1 (Б) применяется для соединения пятижильных силовых кабелей с изоляцией из ПВХ, СПЭ, а также с бронёй или без неё. Подходит для кабелей типов: АВВГ, ПвВГ, ВБбШв, ПвБбШв, ПвБбШп, NYM. Используется в распределительных сетях 0,6–1 кВ: на подстанциях, в кабельных каналах, колодцах, на воздушных опорах, в промышленных объектах и жилых комплексах. Особенно эффективна там, где требуется исключить попадание влаги - например, в сырых помещениях, подземных трассах или на побережьях.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное сечение проводника: 1,5 / 2,5 / 4 / 6 кв.мм
• Диапазон внешних диаметров кабеля: 70–240 мм
• Количество жил: 5
• Тип подключения: винтовой
• Тип изоляции кабеля: бумажная, пластиковая (ПВХ, СПЭ)
• Рабочий температурный диапазон: от –50 C до +50 C
• Материал корпуса: пластик (прозрачный)
• Материал изоляции: пластик
• Состав: безгалогенный
• Исполнение: заливная, с применением полиуретанового компаунда
• Стандарт: ТУ 3599-062-97284872-2014, соответствует ГОСТ 34839-2022

Совместимость и монтаж

Муфта МКС(б)-1 (Б) совместима с кабелями, имеющими броню (обозначено буквой “б”) и без неё. Для соединения жил в комплекте предусмотрен блок КСМ - изолированные винтовые зажимы в полимерном корпусе. Также допускается использование гильз под опрессовку. Монтаж выполняется методом заливки: двухкомпонентный компаунд смешивается внутри упаковки, затем заливается в корпус муфты. Прозрачный корпус позволяет контролировать процесс заполнения. Обязательно соблюдение температурного режима: смешивание и заливка - не ниже +10 C. Время полного затвердевания - до 2 часов при комнатной температуре. В комплекте: лента-герметик, ПВХ-изоляционная лента, наждачная бумага, одноразовые латексные перчатки.

Безопасность и стандарты

Муфта МКС(б)-1 (Б) изготовлена из безгалогенного материала - при возгорании не выделяет токсичных газов. Не требует применения открытого пламени, что делает её безопасной для использования в зонах с высокими требованиями к пожаро- и взрывобезопасности. Соответствует требованиям ГОСТ 34839-2022 и регламентируется ТУ 3599-062-97284872-2014. Полимерный компаунд обеспечивает гидрофобную герметизацию, предотвращая проникновение воды внутрь соединения.

Преимущества

• Высокая степень защиты IP67 благодаря герметичному компаунду - устойчивость к пыли и временному погружению в воду
• Прозрачный корпус позволяет визуально контролировать качество заливки
• Универсальность: один комплект подходит для 3-, 4- и 5-жильных кабелей
• Отсутствие необходимости в горелках или специальных инструментах - монтаж возможен даже в труднодоступных местах
• Долговечность: материал устойчив к перепадам температур, химическим воздействиям и механическим нагрузкам
• Встроенные пружины постоянного давления (ППД) обеспечивают надёжный контакт с бронёй кабеля
• Гибкий медный провод заземления в комплекте - снижает риск возникновения потенциального различия

Ограничения применения

• Не рекомендуется использовать при температуре ниже +10 C во время смешивания и заливки компаунда - это замедляет реакцию и снижает качество герметизации
• Не предназначен для кабелей с напряжением выше 1 кВ
• Не подходит для кабелей с металлической оболочкой без брони (например, ААБл, АСБ) - требуется другая серия муфт
• Не следует применять в средах с постоянным контактом с растворителями, маслами или агрессивными химикатами - может повредить пластик или компаунд
• После заливки нельзя смещать или нагружать кабели в течение 2 часов - необходимо дождаться полного отверждения

Примеры использования

• Соединение кабелей АВВГ между двумя участками кабельной линии в подвале многоквартирного дома
• Ремонт повреждённого кабеля ПвБбШв на улице после аварии
• Подключение питания к насосной станции в зоне с высокой влажностью
• Обустройство ответвлений в кабельном канале промышленного цеха
• Монтаж в кабельных колодцах на железнодорожных путях

Практические советы

• Перед монтажом обязательно зачистите концы кабеля и удалите оксидную плёнку с жил - используйте наждачную бумагу из комплекта
• Проверьте соответствие внешнего диаметра кабеля заявленному диапазону (70–240 мм): слишком тонкий или толстый кабель нарушит герметичность
• При работе в холодную погоду согрейте компаунд и муфту до +15…+20 C заранее - это ускорит отверждение
• Тщательно перемешивайте компаунд минимум 2 минуты - недостаточно перемешанный состав даёт слабые места в герметизации
• После заливки проверьте отсутствие пузырьков воздуха - при наличии осторожно проткните поверхность иглой
• Не используйте старую партию компаунда - срок годности указан на упаковке; просроченный состав теряет эластичность и адгезию
• Для кабелей с бронёй всегда подключайте гибкий провод заземления к броне через пружины ППД - это обязательное условие безопасности
