Муфта соединительная заливная МКС(б)-2 (Б) | 78566 КВТ

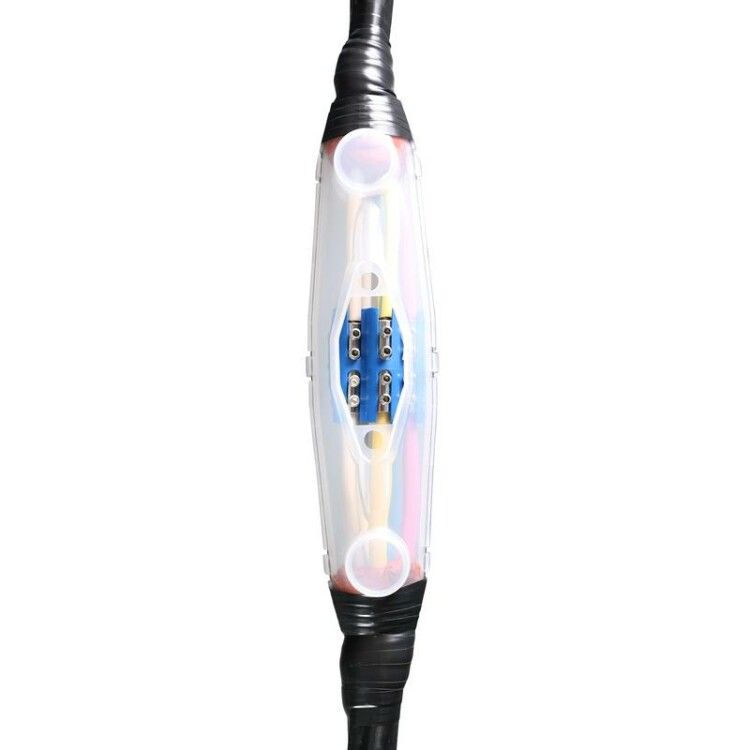

Муфта кабельная соединительная заливная 1 кВ МКС(б)-2 (Б) от КВТ предназначена для надёжного и герметичного соединения силовых кабелей с бумажной или пластиковой изоляцией на напряжение до 1 кВ. Подходит для монтажа в условиях повышенной влажности, на открытом воздухе и в помещениях с особыми требованиями к безопасности. Артикул 78566 соответствует ТУ 3599-062-97284872-2014.

Назначение и область применения

Муфта кабельная соединительная заливная 1 кВ МКС(б)-2 (Б) применяется для соединения пятижильных силовых кабелей с изоляцией из ПВХ, СПЭ или бумажной пропитанной изоляции. Подходит для кабелей типов АВВГ, ПвВГ, ВБбШв, ПвБбШв, NYM и аналогов — как с броней, так и без неё. Используется в распределительных сетях, на промышленных объектах, в кабельных каналах, колодцах, подземных трассах и других местах, где требуется высокая степень защиты от влаги и механических воздействий.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное сечение проводника: 6–25 мм²
• Диапазон внешних диаметров кабеля: 25, 35, 50, 70, 95, 120 мм
• Количество жил: 5
• Тип подключения: винтовой
• Исполнение: заливная, с применением компаунда
• Способ монтажа: заливка двухкомпонентного полиуретанового компаунда
• Рабочий температурный диапазон: от –50 °C до +50 °C
• Материал корпуса: прозрачный пластик
• Материал изоляции: пластик
• Состав: безгалогенный, соответствует ГОСТ 34839-2022
• Время застывания компаунда: до 2 часов при +20 °C
• Рекомендуемая температура монтажа: не ниже +10 °C
• Стандарт: ТУ 3599-062-97284872-2014

Совместимость и монтаж

Муфта МКС(б)-2 (Б) совместима с кабелями с бумажной и пластиковой изоляцией, включая бронированные варианты. Установка выполняется путём заливки компаунда — без использования горелок, паяльников или открытого огня.

Комплектация позволяет выполнять соединение двумя способами:

• Через готовый блок соединителей КСМ в полимерном корпусе — для быстрой фиксации жил винтами;
• Через гильзы под опрессовку — при необходимости замены или доработки соединений.

Для монтажа необходимо:

1. Подготовить концы кабеля — удалить изоляцию, броню, экран (при наличии);
2. Обработать поверхности наждачной бумагой;
3. Снять разделитель между компонентами компаунда и тщательно перемешать массу;
4. Залить компаунд в корпус муфты до полного заполнения;
5. Зафиксировать корпус и выждать время застывания (до 2 часов).

Прозрачный корпус позволяет контролировать процесс заполнения — важно, чтобы все междужильные полости были полностью заполнены компаундом без пузырей.

Безопасность и стандарты

• Соответствует требованиям ГОСТ 34839-2022 и ТУ 3599-062-97284872-2014
• Состав безгалогенный — не выделяет токсичных газов при нагреве
• Не требует открытого пламени — безопасна для использования в зонах с риском возгорания и взрыва
• Высокая герметичность достигается благодаря гидрофобному компаунду — предотвращает попадание влаги внутрь соединения

Преимущества

• Универсальность: один комплект подходит для 3-, 4- и 5-жильных кабелей
• Автономность: весь необходимый материал в комплекте — компаунд, ленты, перчатки, наждачная бумага
• Визуальный контроль: прозрачный корпус позволяет наблюдать за качеством заливки
• Быстрая установка: заливка и застывание происходят без сложных операций
• Долговечность: компаунд сохраняет эластичность при экстремальных температурах
• Надёжность: соединение не боится вибраций, влаги, перепадов температур

Ограничения применения

• Не рекомендуется использовать при температуре ниже +10 °C — компаунд плохо перемешивается и затвердевает слишком долго
• Не предназначен для работы при напряжении выше 1 кВ
• Не подходит для кабелей с металлической оболочкой без брони (например, ААБл) — требуется другая модель
• Не следует применять в условиях постоянного погружения в воду — хотя герметична, не является подводной муфтой
• Не допускается повторное вскрытие и ремонт после заливки — соединение одноразовое

Примеры использования

• Соединение кабелей АВВГ в подземной кабельной трассе
• Ремонт повреждённого участка кабеля NYM в цеху с повышенной влажностью
• Монтаж ответвления от основной линии в распределительном щите на промплощадке
• Замена старого соединения в кабельном колодце с бронированным кабелем ПвБбШв
• Установка в зоне с ограниченным доступом — например, внутри стен или потолочных конструкций

Практические советы

• Перед монтажом проверьте соответствие внешнего диаметра кабеля одному из указанных значений (25–120 мм) — иначе возможна утечка компаунда
• При работе в холодную погоду согрейте компаунд до +15…+20 °C — это ускорит смешивание и снижает риск образования пор
• Не экономьте на времени перемешивания — недостаточно перемешанный компаунд не застынет правильно
• Используйте латексные перчатки из комплекта — они защищают кожу от контакта с компаундом
• После заливки не трогайте муфту минимум 2 часа — даже если она кажется твёрдой, внутренние реакции ещё продолжаются
• Для кабелей с бронью обязательно используйте пружины ППД — они обеспечивают плотное прилегание к броне и исключают образование воздушных полостей
