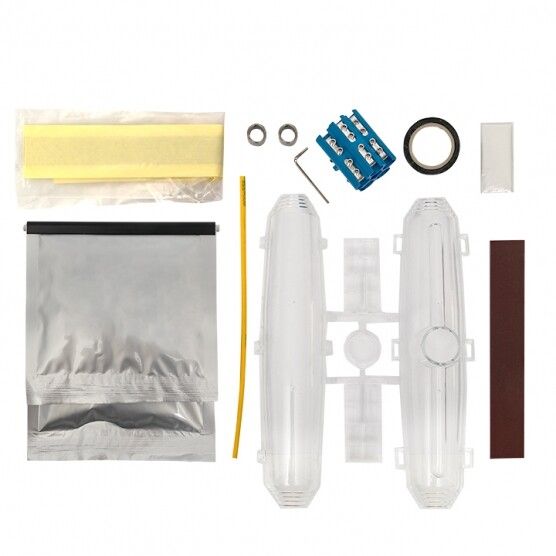

Муфта соединительная заливная МКС(Б) 6-25 мм2 (клеммник) EKF PROxima | mks-3-k-b

Муфта соединительная заливная МКС(Б) 6-25 мм² (клеммник) от EKF серии PROxima предназначена для надёжного и герметичного соединения кабелей с бумажной или пластиковой изоляцией в условиях, где нельзя применять открытый огонь или высокую температуру. Защита от влаги и механических воздействий обеспечивается заливкой полиуретановым компаундом.

Назначение и область применения

Муфта МКС(Б) 6-25 мм² используется для создания герметичных соединений между кабелями с напряжением до 1 кВ. Подходит для бронированных и небронированных кабелей с изоляцией из ПВХ, полиэтилена или других пластиков, а также с бумажной пропитанной изоляцией. Применяется в закрытых помещениях, тоннелях, коллекторах, на производствах с повышенными требованиями к безопасности — там, где запрещены сварочные работы или открытые источники тепла.

Технические характеристики

• Номинальное поперечное сечение проводника: 6–25 мм² — подходит для кабелей средней мощности, таких как АВВГ, ВВГ, ААБл, ВБбШв
• Номинальное напряжение: 0,6/1 кВ — рассчитана на работу в сетях до 1000 В переменного тока
• Количество жил: 5 — позволяет соединять пятижильные кабели (например, фаза+нуль+земля + две доп. жилы)
• Тип подключения: винтовой — удобный и проверенный способ крепления жил без пайки
• Материал изоляции: полиуретан — устойчив к влаге, химическим веществам и перепадам температур
• Исполнение: заливная — после сборки соединение заливается специальным компаундом для герметизации

Совместимость и монтаж

Муфта МКС(Б) 6-25 мм² совместима с кабелями, имеющими внешний диаметр, соответствующий зоне заливки. Перед установкой необходимо удалить броню и экран, если они есть, и подготовить концы жил. Каждая жила фиксируется винтом в отдельном гнезде. После этого внутренняя полость муфты полностью заливается термореактивным компаундом (не включён в комплект). Для правильной заливки требуется соблюдать порядок: сначала собираются контакты, затем устанавливаются крышки, и только потом выполняется заливка. Убедитесь, что температура окружающей среды выше +5 °C во время заливки.

Безопасность и стандарты

Муфта МКС(Б) 6-25 мм² соответствует требованиям ГОСТ Р 50489-92 для соединительных муфт низковольтных кабелей. Напряжение 0,6/1 кВ гарантирует безопасную работу в бытовых и промышленных сетях. Полиуретановый корпус и заливка обеспечивают класс защиты IP67 — полная защита от пыли и временного погружения в воду. Однако не предназначен для постоянного нахождения под водой.

Преимущества

• Не требует открытого пламени — безопасна для помещений с опасностью возгорания
• Высокая степень герметизации благодаря заливке — исключает попадание влаги и коррозии
• Удобство монтажа — винтовые клеммы позволяют легко подключать жилы без специнструментов
• Долговечность — полиуретан не трескается при низких температурах и сохраняет эластичность
• Поддерживает соединение пятижильных кабелей — идеально для современных систем управления и автоматики

Ограничения применения

• Не применяется для кабелей с металлической оболочкой без предварительного снятия брони
• Не рекомендовано использовать при температуре ниже −25 °C — материал становится хрупким
• Не подходит для кабелей с сечением менее 6 мм² или более 25 мм² — риск перегрева или плохого контакта
• Требуется самостоятельная закупка компаунда — он не входит в комплект
• Не предназначена для наружной установки без дополнительной защиты от УФ-лучей

Примеры использования

• Соединение кабелей питания на участках цехового оборудования, где невозможно применение сварки
• Ремонт повреждённого кабеля в подвале или канализационном коллекторе
• Обустройство распределительных щитов с выводом кабелей через стену
• Подключение освещения и сигнализации в тоннелях метро или дорожных сооружениях
• Монтаж кабельных линий в сырых помещениях — банях, насосных станциях, холодильных камерах

Практические советы

• Перед заливкой обязательно просушите концы кабеля — влага внутри снижает долговечность соединения
• Выбирайте компаунд, совместимый с полиуретаном — лучше использовать тот же тип, что рекомендует EKF
• Проверьте плотность затяжки винтов: недостаточно — контакт будет греться; слишком сильно — можно сломать медную жилу
• После заливки выждите минимум 2 часа до полного отверждения компаунда перед включением нагрузки
• Для кабелей с большим числом жил используйте маркировку — так проще найти нужную жилу при ремонте
• Муфта МКС(Б) 6-25 мм² от EKF серии PROxima — оптимальный выбор для замены старых соединений без демонтажа всей трассы
