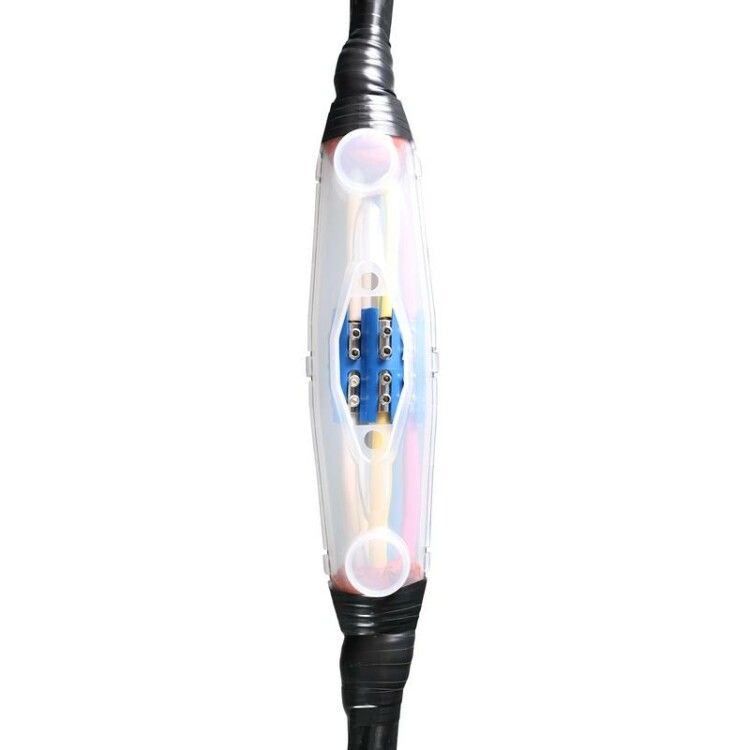

Муфта заливная соединительная МКС-1 (Б) | 78563 | КВТ

Модель/исполнение

• Термоусаживаемая (-ый): кабельные муфты с таким исполнением обеспечивают надежное соединение кабелей за счет термического сжатия материала муфты при нагреве. Они просты в использовании, но требуют специального оборудования для нагрева.
• Заливная литьевой смолой (компаундом): это исполнение кабельных муфт обеспечивает полную герметизацию соединения кабелей. Оно подходит для работы в тяжелых условиях, например, во влажной среде или при больших температурных перепадах. Однако, затвердевшая смола усложняет ремонт или замену кабелей.
• Гель: кабельные муфты с гелевым исполнением также обеспечивают высокую герметичность соединения кабелей и могут работать в экстремальных условиях, но не требуют специального оборудования для установки. Однако, наличие геля усложняет ремонт и замену кабелей, и требует особого ухода за муфтами.
• Холодной усадки: такие кабельные муфты применяются для соединения кабелей разного диаметра. Они не требуют нагрева или специального оборудования для установки, что упрощает процесс и снижает затраты. Однако, качество соединения может зависеть от правильного подбора размера муфты и кабеля.

Напряжение (ряд) - Кабельные муфты

• 0.6/1 кВ: Муфты для кабелей с номинальным рабочим напряжением от 0,6 до 1 киловольта. Подходят для низковольтных сетей.
• 6/10 кВ: Муфты для кабелей с номинальным рабочим напряжением от 6 до 10 киловольт. Используются в средневольтных сетях и для промышленных объектов.

Номинальное поперечное сечение проводника

• 70...120 мм²: соответствует средним значениям поперечного сечения проводников и наиболее часто используется в кабельных муфтах;
• 150...240 мм²: относится к крупному поперечному сечению проводников и используется, когда требуется передача большого количества электроэнергии;
• 35...50 мм²: соответствует небольшому поперечному сечению проводников и используется в случаях, когда требуется передача электроэнергии на небольшие расстояния;
• 25...50 мм²: соответствует малому поперечному сечению проводников и используется в случаях, когда требуется передача электроэнергии на очень небольшие расстояния;
• 16...25 мм²: соответствует очень малому поперечному сечению проводников и используется для передачи низкого напряжения;
• 6...10 мм²: соответствует очень малому поперечному сечению проводников и используется для передачи низкого напряжения на очень небольшие расстояния;
• 120 мм²: соответствует крупному поперечному сечению проводников и используется, когда требуется передача большого количества электроэнергии на небольшие расстояния;
• 10...25 мм²: соответствует очень малому поперечному сечению проводников и используется для передачи низкого напряжения на небольшие расстояния;
• 240 мм²: относится к крупному поперечному сечению проводников и используется, когда требуется передача большого количества электроэнергии на большие расстояния;
• 25 мм²: соответствует малому поперечному сечению проводников и используется в случаях, когда требуется передача электроэнергии на очень небольшие расстояния или при передаче низкого напряжения.

Номинальное поперечное сечение проводника является важным параметром при выборе кабельных муфт. Необходимо учитывать требуемое поперечное сечение проводника, чтобы обеспечить надежное соединение между кабелем и муфтой, а также удовлетворить требования по передаче электроэнергии на определенном расстоянии.

Количество проводников

• 1: кабельная муфта предназначена для подключения одного проводника;
• 2: кабельная муфта имеет два разъёма для подключения проводников;
• 3: кабельная муфта обеспечивает подключение трёх проводников;
• 4: кабельная муфта имеет четыре разъёма для подключения проводников;
• 5: кабельная муфта способна соединять пять проводников;
• 7: кабельная муфта предназначена для подключения семи проводников;
• 10: кабельная муфта обеспечивает подключение десяти проводников;
• 37: кабельная муфта имеет 37 разъёмов для подключения проводников;
• 2...37: кабельная муфта может использоваться для соединения от двух до 37 проводников;
• 4...37: кабельная муфта позволяет подключить от четырёх до 37 проводников.

Номинальное напряжение U0/U (Um) - это свойство кабельных муфт, обозначающее допустимое напряжение между проводниками (U) и напряжение между проводником и заземлением (U0) для данного типа муфты. Значение Um указывает на максимальное рабочее напряжение, на котором муфта может функционировать.

• 0.6/1 (1.2) кВ: муфта для кабеля с напряжением 0.6/1 кВ, максимальное рабочее напряжение 1.2 кВ
• 6/10 (12) кВ: муфта для кабеля с напряжением 6/10 кВ, максимальное рабочее напряжение 12 кВ
• 0.6/1 (1.2) кв: муфта для кабеля с напряжением 0.6/1 кВ, максимальное рабочее напряжение 1.2 кВ
• 6/10 (12) кв: муфта для кабеля с напряжением 6/10 кВ, максимальное рабочее напряжение 12 кВ
• 3.6/6 (7.2) кВ: муфта для кабеля с напряжением 3.6/6 кВ, максимальное рабочее напряжение 7.2 кВ
• 12/20 (24) кВ: муфта для кабеля с напряжением 12/20 кВ, максимальное рабочее напряжение 24 кВ
