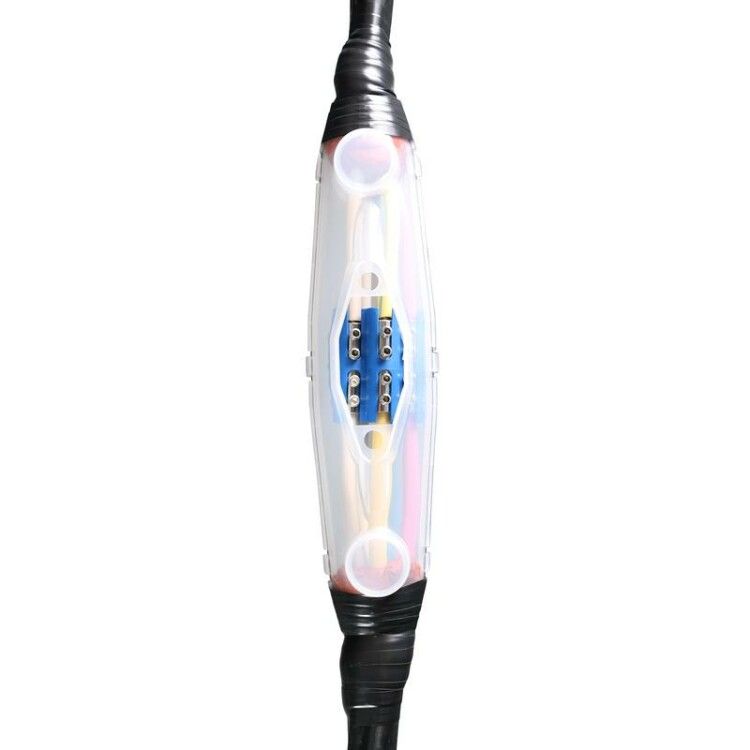

Муфта кабельная соединительная заливная МКС-1 0.6/1 кВ, 5 жил КВТ 78559

Муфта кабельная соединительная заливная 1 кВ МКС-1 КВТ предназначена для надёжного и герметичного соединения силовых кабелей с бумажной или пластиковой изоляцией на напряжение до 1 кВ. Бренд КВТ предлагает эту модель как решение для монтажа в условиях повышенной влажности, низких температур и там, где недопустимо использование открытого огня.

Назначение и область применения

Муфта кабельная соединительная заливная 1 кВ МКС-1 КВТ применяется для соединения пятижильных кабелей с изоляцией из ПВХ, СПЭ или аналогичных материалов. Подходит для кабелей типов АВВГ, ПвВГ, ВБбШв, ПвБбШв, NYM и других с аналогичными параметрами. Устройство не имеет брони - поэтому не рекомендовано для кабелей с металлической оболочкой, которые требуют механической защиты через специальные модели с индексом "(б)".

Области применения: подземная прокладка, кабельные колодцы, распределительные щиты, промышленные объекты, энергообеспечение насосных станций, системы автоматизации. Особенно эффективна в местах с высокой влажностью, где важна полная герметизация соединения.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное сечение проводника: 1.5 / 2.5 / 4 / 6 кв.мм
• Количество жил: 5
• Тип изоляции кабеля: бумажная, пластиковая (ПВХ, СПЭ)
• Диапазон внешнего диаметра кабеля: 8 мм
• Рабочий температурный диапазон: от –50 C до +50 C
• Материал корпуса: пластик (прозрачный)
• Материал изоляции: пластик
• Состав: безгалогенный
• Способ монтажа: заливка двухкомпонентным компаундом
• Стандарт: ТУ 3599-062-97284872-2014
• Время застывания компаунда: до 2 часов при комнатной температуре
• Рекомендуемая температура монтажа: не ниже +10 C

Совместимость и монтаж

Муфта кабельная соединительная заливная 1 кВ МКС-1 КВТ совместима с кабелями без брони. Она не содержит блока соединителей КСМ - значит, для соединения жил необходимо использовать либо гильзы под опрессовку, либо другие методы, предусмотренные проектом. Корпус рассчитан на один внешний диаметр кабеля - 8 мм; важно проверить соответствие реального диаметра кабеля этому значению перед установкой.

Процедура монтажа:

1. Подготовьте концы кабеля: удалите изоляцию, экранизацию, броню (если есть); зачистите жилы.
2. Снимите защитную плёнку с компаунда - он поставляется в двух отделённых секциях внутри полиэтиленового пакета.
3. Выдавите обе части компаунда в одну ёмкость и тщательно вымесите до однородного цвета (не менее 2–3 минут).
4. Залейте полученный состав внутрь корпуса муфты, пока все междужильные полости полностью не заполнятся.
5. Зафиксируйте корпус на кабеле, используя изоляционную ленту ПВХ и ленту-герметик, указанные в комплекте.
6. Не трогайте соединение минимум 2 часа - время полного отверждения компаунда.

Визуально контролируйте процесс заливки - прозрачный корпус позволяет видеть, достигнута ли сплошная герметизация между жилами.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и изготовлена по собственному техническому условию ТУ 3599-062-97284872-2014. Отсутствие галогенов снижает риск образования токсичных газов при возгорании. Нет необходимости в использовании горелок или открытого пламени - что делает её безопасной для работы в помещениях с повышенными требованиями к пожаро- и взрывобезопасности.

Преимущества

• Полная герметизация благодаря гидрофобному компаунду - исключает попадание влаги даже при длительном контакте с почвой или водой.
• Прозрачный корпус даёт возможность визуальной диагностики качества заливки во время монтажа.
• Отсутствие нагревающих элементов повышает безопасность при работе в закрытых или опасных средах.
• Устойчивость к широкому диапазону температур - от −50 C до +50 C - позволяет использовать в суровых климатических условиях.
• Легко хранится и транспортируется - компаунд упакован отдельно, не затвердевает до момента начала работ.

Ограничения применения

• Не кабели с броней - для них требуется другая модификация (например, МКС-1 КВТ (б)).
• Не допускается монтаж при температуре ниже +10 C - компаунд плохо смешивается и замедляет отверждение.
• Не предназначен для многократного вскрытия или ремонта после заливки - соединение является одноразовым.
• Не работает с кабелями, имеющими внешний диаметр больше 8 мм - возможен риск протечки компаунда или плохой фиксации.
• Отсутствие готового блока КСМ требует самостоятельного выполнения соединений жил - нужна подготовка и наличие оборудования для опрессовки.

Примеры использования

• Соединение пятижильного кабеля АВВГ 3×4+2×2.5 в кабельной канализации под дорогой.
• Ремонт поврежденного участка кабеля NYM в цеху с повышенной влажностью.
• Подключение питания к насосной станции, расположенной в сыром помещении.
• Монтаж в системах автономного энергоснабжения, где нельзя использовать сварочные аппараты или газовые горелки.

Практические советы

• Перед монтажом обязательно измерьте внешний диаметр кабеля - он должен точно соответствовать 8 мм +-0.5 мм.
• Чтобы избежать пузырей воздуха, заливайте компаунд медленно, начиная с нижней точки корпуса.
• Используйте латексные перчатки из комплекта - они предохранят кожу от контакта с компаундом.
• Если работа выполняется при температуре около +10 C, увеличьте время застывания до 3 часов.
• Храните муфту в сухом месте при температуре от +5 C до +25 C - не допускайте переохлаждения компаунда до монтажа.
• Для точного соединения жил лучше всего использовать медные гильзы с опрессовкой - так надёжнее, чем скрутка.
