Муфта соединительная заливная МКС-2 (Б) | 78564 КВТ

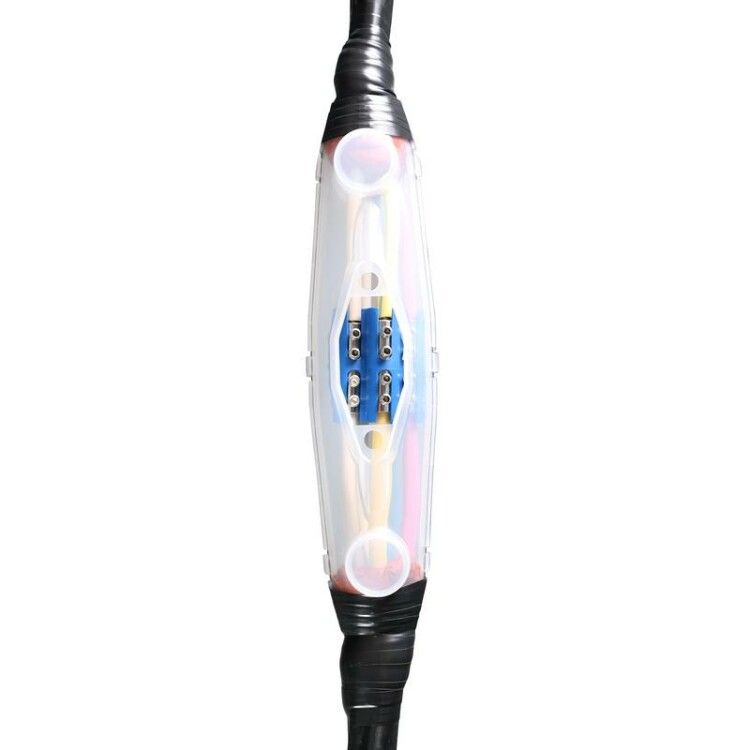

Муфта кабельная соединительная заливная 1 кВ МКС-2 (Б) от компании КВТ предназначена для надёжного и герметичного соединения силовых кабелей с пластиковой или бумажной изоляцией на напряжение до 1 кВ. Благодаря заливке полиуретановым компаундом и встроенному блоку КСМ, эта муфта легко монтируется без открытого пламени и подходит для использования в условиях повышенной влажности и низких температур.

Назначение и область применения

Муфта кабельная соединительная заливная 1 кВ МКС-2 (Б) применяется для соединения пятижильных силовых кабелей с изоляцией из ПВХ или СПЭ. Подходит для кабелей типов АВВГ, ПвВГ, ВБбШв, ПвБбШв, NYM и аналогов — как с бронёй, так и без неё. Устройство особенно эффективно там, где важна герметичность, безопасность и отсутствие открытого огня: подземные колодцы, tunnels, производственные помещения с высокими требованиями к пожарной безопасности, объекты ЖКХ и энергетики.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное сечение проводника: 6–25 мм²
• Количество жил: 5
• Тип кабеля: с бумажной или пластиковой изоляцией
• Диапазон внешних диаметров кабеля: 1,5–6 мм
• Рабочий температурный диапазон: от –50 °C до +50 °C
• Материал корпуса: пластик (прозрачный)
• Материал изоляции: пластик
• Состав: безгалогенный
• Тип подключения: винтовой
• Способ монтажа: заливка двухкомпонентным компаундом
• Исполнение: заливная литьевой смолой
• Нормативный документ: ТУ 3599-062-97284872-2014

Совместимость и монтаж

Муфта МКС-2 (Б) совместима с кабелями, имеющими внешний диаметр от 1,5 до 6 мм. Для соединения жил в комплекте предусмотрен блок КСМ — готовый набор изолированных винтовых контактов, что исключает необходимость опрессовки или пайки. Однако допускается использовать также гильзы под опрессовку, если требуется усиление механической связи. Корпус муфты открывается, внутрь помещаются подготовленные жилы, после чего заливается двухкомпонентный полиуретановый компаунд. Перед заливкой компаунд необходимо тщательно перемешать — для этого снимают разделитель между двумя составляющими в упаковке. Прозрачный корпус позволяет контролировать процесс заполнения: все воздушные полости должны быть полностью вытеснены компаундом.

Безопасность и стандарты

• Соответствует требованиям ГОСТ 34839-2022
• Не содержит галогенов — при возгорании не выделяет токсичных газов
• Не требует применения открытого пламени — безопасна для использования в взрывоопасных и труднодоступных зонах
• Выпускается по ТУ 3599-062-97284872-2014

Преимущества

• Автоматическая герметизация благодаря гидрофобному компаунду — предотвращает попадание влаги и коррозию
• Прозрачный корпус обеспечивает визуальный контроль качества заливки
• Блок КСМ ускоряет монтаж и снижает риск ошибок при подключении
• Стандартный комплект включает всё необходимое: ленты, наждачную бумагу, перчатки — не нужно докупать расходники
• Устойчивость к экстремальным температурам — работает даже при –50 °C
• Быстрая фиксация: компаунд затвердевает менее чем за 2 часа при +20 °C

Ограничения применения

• Не рекомендуется использовать при температуре ниже +10 °C во время замешивания и заливки компаунда — это нарушает процесс отверждения
• Подходит только для кабелей с диаметром до 6 мм; для крупных кабелей потребуется другая модель
• Не предназначен для работы с кабелями выше 1 кВ — превышение напряжения недопустимо
• Не следует применять в условиях постоянного механического воздействия (например, частые изгибы или вибрации), так как пластиковый корпус не рассчитан на нагрузку

Примеры использования

• Соединение кабелей питания в распределительных щитах многоквартирных домов
• Обустройство подземных переходов для кабельных линий на промплощадках
• Ремонт поврежденных участков кабеля в холодильных камерах или на теплотрассах
• Монтаж временных линий на стройплощадках с ограниченными условиями доступа
• Замена старых соединений в системах автоматизации, где нельзя использовать паяльник или горелку

Практические советы

• Перед монтажом обязательно зачистите жилы и обработайте поверхность кабеля наждачной бумагой — это повысит адгезию компаунда
• Не забудьте проверить соответствие диаметра кабеля указанному в спецификации — слишком толстый кабель не войдёт в корпус
• При работе в прохладную погоду согрейте компаунд до +15…+20 °C заранее — это ускорит реакцию отверждения
• После заливки не трогайте муфту минимум 2 часа — даже если она кажется твёрдой, внутри ещё происходит химическое отверждение
• Если используете гильзы вместо КСМ — убедитесь, что они подходят по сечению и правильно опрессованы
• Храните муфту в сухом месте, избегая прямого солнечного света — длительное воздействие УФ может ослабить пластик
