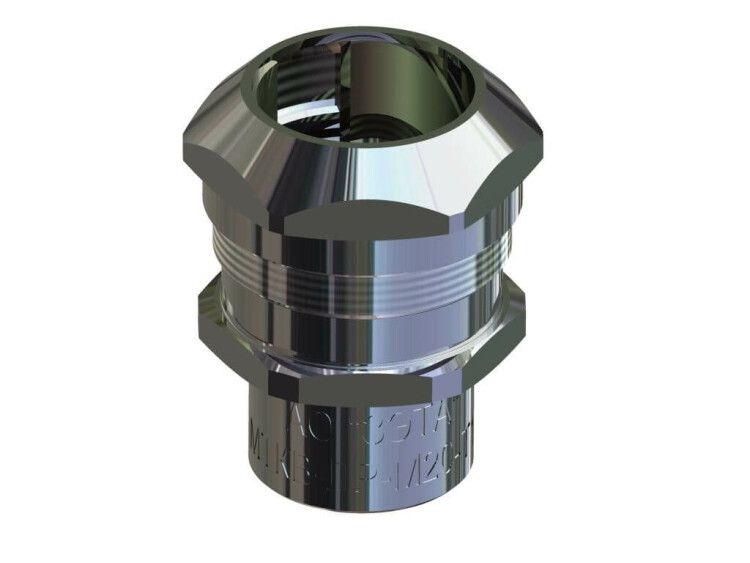

Муфта вводная МТКВ-ЛС-М40-Т25 IP67 ГОФРОМАТИК/ЗЭТАРУС zeta45747

Муфта вводная МТКВ-ЛС-М40-Т25 IP67 от ЗЭТАРУС - это надёжное соединительное устройство для герметичного подключения труб с наружной резьбой, предназначенное для работы в агрессивных средах и условиях высокой запылённости. Благодаря материалу корпуса и степени защиты IP67, муфта МТКВ-ЛС-М40-Т25 IP67 подходит для установки в промышленных системах, где важна долговечность и герметичность.

Назначение и область применения

Муфта вводная МТКВ-ЛС-М40-Т25 IP67 используется для соединения металлических труб с элементами, имеющими внешнюю резьбу M40×1.5. Она обеспечивает герметичный переход между трубой и оборудованием - например, кабельным вводом, фланцем или другим компонентом с внутренней резьбой. Применяется там, где требуется исключить попадание пыли, влаги и других загрязнений в систему.

• Подходит для промышленных систем управления, автоматизации и контроля
• Используется в машиностроении, на конвейерах, в насосных станциях
• Часто применяется для ввода кабелей в оборудование через стенки щитов, шкафов, баков
• Не предназначена для газовых систем или высокого давления выше указанных значений

Технические характеристики

• Номинальный диаметр: 25 мм - внутренний проход для провода или трубки
• Резьба: M40×1.5 - внутренняя метрическая резьба для присоединения к трубе или фитингу с наружной резьбой того же стандарта
• Степень защиты: IP67 - полностью защищена от пыли и выдерживает временное погружение в воду до 1 м на 30 минут
• Материал корпуса: латунь никелированная - устойчив к коррозии, легко очищается, сохраняет прочность при перепадах температур
• Уплотнение: силикон - эластичный, термостойкий, работает в широком диапазоне температур
• Диапазон рабочих температур: от –60 C до +150 C - позволяет использовать в холодильных установках и нагревательных системах
• Климатическое исполнение: УХЛ1 - рассчитана на работу в умеренном и холодном климате, в закрытых помещениях и на открытых площадках

Совместимость и монтаж

Муфта МТКВ-ЛС-М40-Т25 IP67 совместима с любыми трубами и фитингами, оснащёнными наружной резьбой M40×1.5. Для монтажа необходимо:

• Очистить резьбовые поверхности от грязи и масла
• Нанести на резьбу подходящий герметик (например, анаэробный или льняную нить с пастой)
• Завинтить изделие рукой до упора, затем затянуть ключом - не переусердствуйте, чтобы не повредить резьбу
• Проверьте плотность соединения после первого включения системы

Внутренний диаметр 25 мм позволяет пропускать кабели с наружным диаметром до 22–23 мм. Перед установкой проверьте соответствие диаметра кабеля и уплотнительного кольца - слишком толстый кабель может деформировать силикон и нарушить герметичность.

Безопасность и стандарты

Муфта вводная МТКВ-ЛС-М40-Т25 IP67 соответствует требованиям ГОСТ Р 52931-2008 для электрооборудования с защитой IP67. Сертифицирована для использования в зонах с повышенной опасностью поражения электрическим током. Материалы корпуса и уплотнения не поддерживают горение и не выделяют токсичных веществ при нормальных условиях эксплуатации.

Преимущества

• Никелированная латунь - устойчива к окислению даже во влажной среде, не требует частого обслуживания
• Силиконовое уплотнение - сохраняет эластичность при экстремально низких и высоких температурах
• Высокая степень защиты IP67 - гарантирует работоспособность в пыльных, влажных и временно затопляемых зонах
• Герметичное соединение без сварки - снижает время монтажа и сложность ремонта

Ограничения применения

• Не предназначена для использования в системах с давлением выше 0,6 МПа - превышение может вызвать протечку
• Не рекомендуется применять в контакте с агрессивными химическими растворителями (ацетон, бензин, спирты) - они разрушают силикон
• Не следует использовать как опору для веса трубы - нагрузка должна передаваться через крепление трубы, а не через резьбу муфты
• Не подходит для постоянного погружения в воду - IP67 допускает лишь кратковременное воздействие

Примеры использования

• Подключение кабеля к датчику уровня жидкости внутри резервуара
• Ввод силового кабеля в металлический шкаф управления на холодильной установке
• Соединение медной трубки с входным патрубком насоса в системе охлаждения
• Фиксация гофрированной трубки в цеховой линии с высокой запылённостью

Практические советы

• Перед монтажом всегда проверяйте, что резьба на трубе точно соответствует M40×1.5 - другие типы резьбы (G, NPT) несовместимы
• Если кабель имеет жесткую оболочку, используйте специальную втулку для равномерного распределения усилия на уплотнение
• При длительной работе при +150 C периодически проверяйте состояние силикона - он может стареть быстрее
• Для удобства сборки можно предварительно намотать на резьбу тефлоновую ленту - она увеличивает срок службы соединения
• Артикул zeta45747 - это точный идентификатор для заказа запасных частей; сохраняйте его при замене
