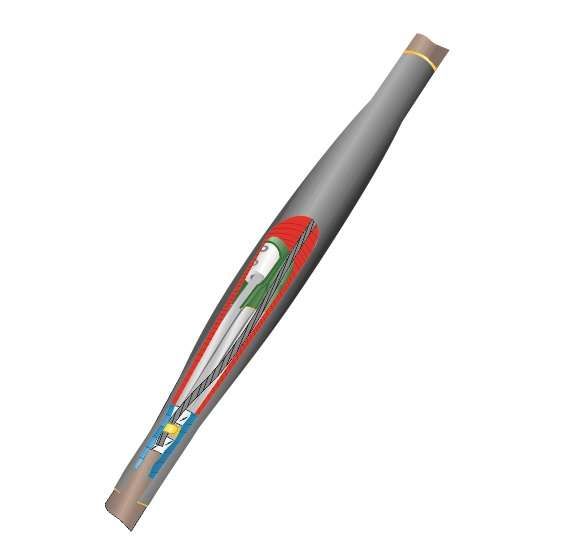

Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)нг-LS-3х(150-240) с болтовыми соединителями Нева-Транс Комплект 22040012 Нева Транс

Муфта кабельная соединительная 1 кВ 1ПСТ(б)-(тк)нг-LS-3х(150-240) с болтовыми соединителями от Нева-Транс Комплект предназначена для надёжного соединения трёхжильных силовых кабелей с бумажной или пластмассовой изоляцией и бронёй на напряжение до 1 кВ. Применяется в , тоннелях, каналах и других закрытых кабельных сооружениях, где важна пожаробезопасность и долговечность.

Назначение и область применения

Муфта кабельная соединительная 1 кВ 1ПСТ(б)-(тк)нг-LS-3х(150-240) с болтовыми соединителями используется для создания герметичного и механически прочного соединения между двумя участками трёхжильного кабеля сечением 150–240 мм2. Подходит для кабелей с бронёй и изоляцией любого типа - как пластмассовой, так и бумажной. Установка возможна в условиях повышенной влажности, в грунте, кабельных каналах, тоннелях и коллекторах. Обеспечивает работу в широком диапазоне температур - от –50 C до +50 C.

Технические характеристики

• Номинальное напряжение: 1000 В
• Сечение жил: 150–240 мм2
• Количество жил: 3
• Тип изоляции: совместима с бумажной и пластмассовой
• Исполнение: нг-LS - не поддерживают горение, с низким дымо- и газовыделением
• Защитный покров: наличие брони
• Материал корпуса: полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность воздуха: до 98%
• Способ монтажа: термоусадка
• Тип соединений: болтовые
• Герметизация: за счёт термоусаживаемого кожуха с клеевым слоем

Совместимость и монтаж

Муфта кабельная соединительная 1 кВ 1ПСТ(б)-(тк)нг-LS-3х(150-240) с болтовыми соединителями устанавливается исключительно на кабели с бронёй и сечением жил 150, 185 или 240 мм2. Для монтажа требуется:

• Термофен или газовая горелка для равномерного нагрева термоусадочных элементов;
• Инструменты для зачистки изоляции и брони;
• Закручивание болтовых соединителей - обеспечивает низкое переходное сопротивление;
• Подключение заземления через пружины постоянного давления и терки - обязательно для бронированных кабелей.

Не допускается использование с кабелями без брони или с другим сечением жил. Перед установкой необходимо проверить соответствие внешнего диаметра кабеля внутреннему проходному размеру муфты - он рассчитан именно на кабели с бронёй указанного сечения.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Выполнено согласование с требованиями пожарной безопасности РФ
• Материалы класса нг-LS: не распространяют горение, минимальное выделение дыма и токсичных газов при воздействии пламени
• Прошла независимые испытания и имеет действующие сертификаты

Преимущества

• Высокая степень защиты IP67 благодаря термоусадке с клеевым слоем - предотвращает попадание воды и пыли
• Стойкость к перепадам температур - работает даже в холодных регионах
• Болтовые соединители обеспечивают надёжный электрический контакт без сварки
• Автоматическое заземление брони через пружинные контакты - снижает риск поражения током
• Экологическая безопасность - материалы не выделяют хлора и других опасных веществ при возгорании

Ограничения применения

• Не кабели с сечением менее 150 мм2 или более 240 мм2 - не гарантируется плотность усадки и герметичность
• Не предназначен для воздушных линий - требует защиты от механических повреждений, поэтому применяется только в закрытых системах
• Требуется точное соблюдение технологии термоусадки - недостаточный прогрев вызывает деформацию, переизбыток - оплавление материала
• Не рекомендовано применение в местах с частыми вибрациями без дополнительной фиксации

Примеры использования

• Соединение кабелей КВВГнг-LS 3×185 в кабельном канале метрополитена
• Ремонт поврежденного участка кабеля ААБл 3×240 в подземной камере теплосети
• Обустройство ответвлений в распределительных пунктах промышленных цехов
• Монтаж в тоннелях железных дорог, где важна пожарная безопасность и длительный срок службы

Практические советы

• Перед монтажом осмотрите кабель - броня должна быть целой, без сплющенных участков; при необходимости - восстановите её перед установкой муфты
• Измерьте диаметр кабеля после удаления внешней оболочки - он должен точно подходить под заявленный диапазон (не больше 240 мм2 и не меньше 150 мм2)
• При использовании термофена двигайтесь медленно, равномерно нагревая всю поверхность муфты - особенно внимательно к торцам
• Проверьте затяжку болтовых соединителей моментом, указанным в документации производителя - перегрузка может повредить контакт
• После окончания работ протестируйте соединение на сопротивление изоляции - обязательная процедура перед вводом в эксплуатацию
