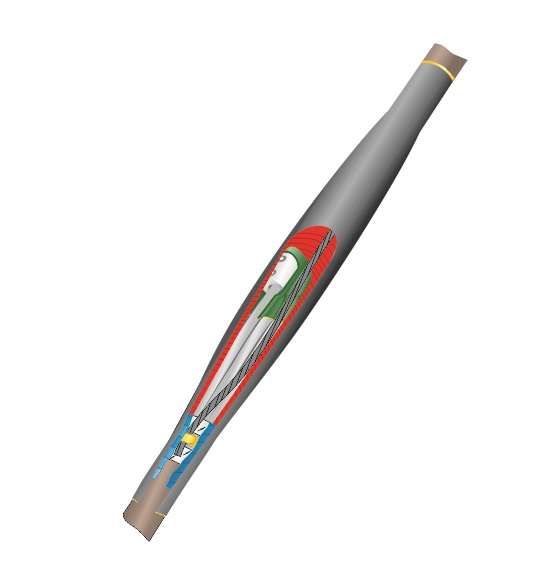

Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)-3х(70-120) с болтовыми соединителями Нева-Транс Комплект 22010041 Нева Транс

Муфта кабельная соединительная 1 кВ 1ПСТ(б)-(тк)-3х(70-120) с болтовыми соединителями от Нева-Транс Комплект обеспечивает надёжное и герметичное соединение трёхжильных кабелей сечением 70–120 мм2, предназначенных для работы под напряжением до 1 кВ. Применяется в , тоннелях и кабельных коллекторах, устойчив к суровым климатическим условиям.

Назначение и область применения

Муфта кабельная соединительная 1 кВ 1ПСТ(б)-(тк)-3х(70-120) с болтовыми соединителями используется для создания ответвленных или прямых соединений между двумя участками трёхжильного силового кабеля с пластмассовой изоляцией и металлической броней. Подходит для прокладки в грунте, кабельных каналах, тоннелях, коллекторах и других закрытых помещениях. Может использоваться на любых уровнях прокладки - от поверхности до глубины более 2 метров.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Сечение кабеля: 70, 95, 120 мм2
• Количество жил: 3
• Тип изоляции кабеля: пластмассовая
• Тип защиты: термоусаживаемая, с клеевым слоем
• Температурный режим эксплуатации: от –50 C до +50 C
• Относительная влажность воздуха: до 98%
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016
• Защита IP: не указана, но обеспечивается за счёт герметизации термоусаживающим кожухом

Совместимость и монтаж

Муфта кабельная соединительная 1 кВ 1ПСТ(б)-(тк)-3х(70-120) с болтовыми соединителями совместима исключительно с кабелями следующих типов:

• Трёхжильные силовые кабели с пластмассовой изоляцией (например, ВВГ, АВВГ, NYM)
• С бронированием из стальной ленты или проволоки
• Сечением именно 70, 95 или 120 мм2 - другие значения не поддерживаются

Монтаж выполняется методом термоусаживания: все элементы (основной кожух, наконечники, изоляционные трубки) нагреваются равномерно с помощью газовой горелки или мощного фена (температура ~150–200 C). Соединители выполнены в виде болтовых контактов - они требуют предварительной подготовки концов жил: зачистки, установки наконечников и затяжки моментом, указанном в инструкции. Для заземления предусмотрено крепление к броне через пружинные зажимы и терки - без сварки.

Безопасность и стандарты

Муфта кабельная соединительная 1 кВ 1ПСТ(б)-(тк)-3х(70-120) с болтовыми соединителями прошла государственные испытания и имеет официальный сертификат соответствия Госстандарта России. Соответствует требованиям ГОСТ 13781.0-86 и собственному техническому условию ТУ Нева-Транс 3599-012-31930690-2016. Экологически безопасна - материалы не выделяют токсичных веществ при нормальном функционировании.

Преимущества

• Высокая степень герметичности благодаря термоусаживаемому кожуху с внутренним клеевым слоем - исключает попадание влаги даже при длительном контакте с почвой
• Устойчивость к перепадам температур - работает в условиях Арктики и пустынь
• Не требуется специальное оборудование кроме горелки/фена - доступен для самостоятельной установки опытным монтажником
• Заземление реализовано механически - без сварочных работ, что снижает риск повреждения изоляции
• Долгий срок службы - материал не стареет под воздействием УФ, химикатов и влаги

Ограничения применения

• Не кабели с бумажной изоляцией, маслонаполненными или с резиновой оболочкой
• Не допускается использование с кабелями сечением меньше 70 мм2 или больше 120 мм2 - возможен выход из строя
• Не рекомендовано применение в местах с частой вибрацией или ударными нагрузками - не является антивибрационной конструкцией
• Требуется точное соблюдение технологии термоусаживания - недогрев или перегрев приведут к потере герметичности
• Не предназначена для открытой прокладки на опорах - внешний кожух не рассчитан на долгосрочное UV-облучение

Примеры использования

• Соединение кабелей ВВГнг-LS 3×95 в кабельном канале тепловой станции
• Обход дефектного участка в подземной линии питания насосной станции
• Подключение распределительного щита к сети 1 кВ в тоннеле метро
• Ремонт аварийного соединения в кабельной камере на промышленном объекте

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля - используйте штангенциркуль, а не маркировку на оболочке
• При работе в сыром месте протрите кабельные концы сухой тканью перед установкой муфты
• Нагревайте кожух медленно, начиная с центра, чтобы избежать образования пузырей
• Затягивайте болтовые соединители усилием 10–12 Нм - переусиливать нельзя
• Проверьте целостность клеевого слоя после остывания - он должен быть равномерно заплавлен, без просветов
• Храните муфту в оригинальной упаковке, в сухом помещении при t = +5…+30 C - не допускайте заморозки компонентов до начала монтажа
