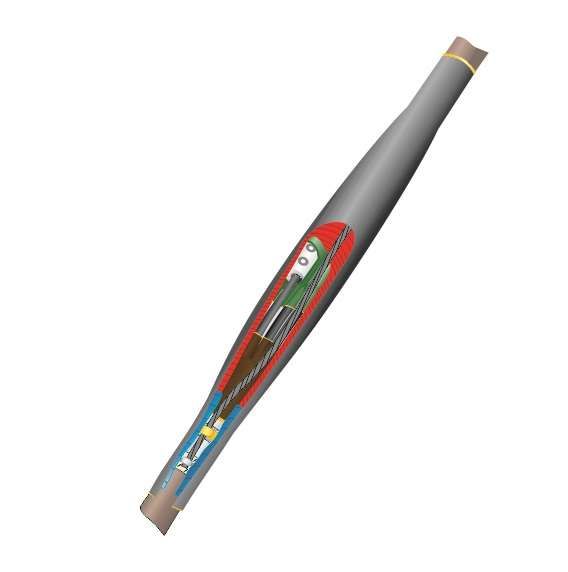

Муфта кабельная соединительная 1кВ 1СТп(тк)нг-LS-4х(70-120) с болтовыми соединителями Нева-Транс Комплект 22040007 Нева Транс

Муфта кабельная соединительная 1 кВ 1СТп(тк)нг-LS 4х(70-120) с болтовыми соединителями от Нева-Транс Комплект обеспечивает надёжное и герметичное соединение четырёхжильных силовых кабелей сечением 70–120 мм2 на напряжение до 1 кВ. Применяется в условиях повышенной влажности, низких температур и в местах прокладки подземных сетей.

Назначение и область применения

Муфта используется для соединения четырёхжильных силовых кабелей с бумажной или пластмассовой изоляцией, с бронёй или без неё. Подходит для установки в грунте, кабельных каналах, тоннелях, коллекторах и других закрытых помещениях. Обеспечивает долговременную работу в условиях высокой влажности и широкого диапазона температур. Особенно актуальна там, где важна пожаробезопасность - например, в метро, ЖКХ, промышленных объектах и энергоузлах.

Технические характеристики

• Номинальное напряжение: до 1 кВ включительно
• Сечение кабелей: 70, 95, 120 мм2
• Количество жил: 4
• Тип соединения: болтовые контактные элементы
• Тип изоляции: термоусаживаемая с клеевым слоем
• Рабочий диапазон температур: от –50 C до +50 C
• Относительная влажность воздуха: до 98%
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016
• Горючесть: материалы класса нг-LS (не поддерживают горение, снижают дымо- и газовыделение)

Совместимость и монтаж

Муфта совместима с кабелями типа АСБ, ААШв, ВВГ, NYM и аналогичными, у которых внешняя изоляция и броня соответствуют заявленному сечению. Для монтажа требуется:

• Горелка или высокотемпературный фен для равномерного нагрева термоусаживающихся деталей;
• Инструменты для зачистки жил и подготовки концов кабеля;
• Заклепочные устройства или паяльник для заземления (при наличии брони);
• Пружины постоянного давления и терки для контакта с металлической оболочкой кабеля с бумажной изоляцией.

Не допускается использование механических средств затяжки вместо термоусадки - это нарушает герметичность. Соединители должны плотно прилегать к жилам без перекосов.

Безопасность и стандарты

Муфта прошла независимые испытания и имеет сертификаты соответствия требованиям пожарной безопасности и госстандартов РФ. Клеевой слой и корпус выполнены из материалов, не распространяющих горение (нг) и с минимальным выделением дыма и токсичных газов (LS). Это позволяет использовать её в замкнутых пространствах и общественных зонах без риска возгорания или задымления даже при аварии.

Преимущества

• Высокая степень защиты IP67 благодаря термоусаживаемому кожуху с клеевым слоем - исключает попадание воды и пыли;
• Устойчивость к экстремальным температурам - работает в Арктике и в южных регионах;
• Автоматическая герметизация после нагрева - не требует дополнительной изоляции;
• Поддержка заземления через два способа: пружины для оболочек и пайка для брони;
• Универсальная конструкция - один тип муфты покрывает три сечения кабеля (70/95/120 мм2).

Ограничения применения

• Не кабели с сечением менее 70 мм2 или более 120 мм2 - риск недостаточного контакта или повреждения изоляции;
• Не рекомендовано использование вне помещений без дополнительной механической защиты при воздействии острых камней, нагрузках от транспорта или оседании грунта;
• Требуется точное соблюдение технологии термоусадки - неквалифицированный монтаж приведёт к пробоям или протечкам;
• Не предназначен для многократного демонтажа - одноразовое изделие.

Примеры использования

• Соединение кабелей питания на участке между распределительным пунктом и насосной станцией;
• Обход деформированного участка трассы в подвале многоэтажного дома;
• Ремонт поврежденного кабеля в тоннеле метрополитена;
• Подключение резервной линии на тепловой электростанции с учетом норм пожарной безопасности.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте штангенциркуль; не ориентируйтесь только на маркировку;
• Защитите место работы от влаги во время сборки - даже кратковременная сырость влияет на качество адгезии клея;
• Нагревайте термоусаживаемый кожух равномерно, начиная с центра и двигаясь к краям - так предотвращаются пузыри и складки;
• Проверьте контакт болтовых соединителей усилием рукой перед окончательным нагревом - они должны быть плотно затянуты;
• После монтажа проведите контрольное тестирование изоляции мегаомметром - обязательная процедура для всех ответвлений сети 1 кВ.
