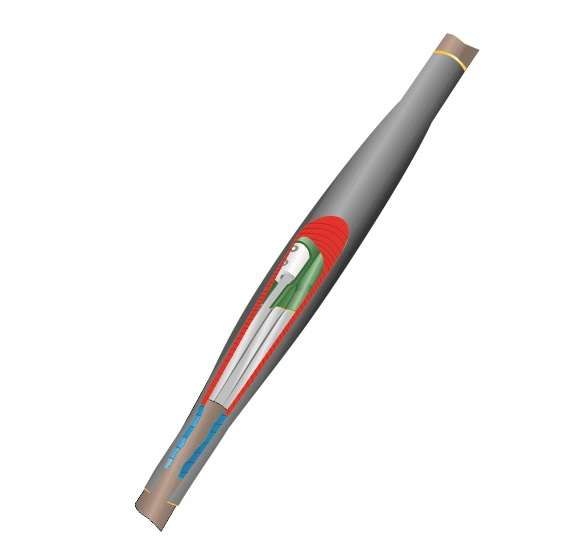

Муфта кабельная соединительная 1кВ 1ПСТ(тк)нг-LS-4х(70-120) с болтовыми соединителями Нева-Транс Комплект 22040027 Нева Транс

Муфта кабельная соединительная 1кВ 1ПСТ(тк)нг-LS 4х(70-120) с болтовыми соединителями от Нева-Транс Комплект предназначена для надёжного соединения четырёхжильных силовых кабелей с пластмассовой изоляцией без брони на напряжение до 1 кВ. Применяется в , тоннелях, каналах и других закрытых кабельных трассах, где важна пожаробезопасность и долговечность.

Назначение и область применения

Муфта используется исключительно для соединения кабелей типа 1ПСТ(тк)нг-LS сечением 70, 95 или 120 мм2. Подходит для прокладки в земле, кабельных каналах, тоннелях и коллекторах. Не применяется для кабелей с металлической броней или бумажной изоляцией. Эксплуатация возможна в условиях повышенной влажности и широкого диапазона температур.

Технические характеристики

• Номинальное напряжение: 1000 В
• Сечение жил: 70–120 мм2
• Количество жил: 4
• Тип изоляции совместимой кабели: пластмассовая (не бумажная)
• Защита от горения: нг-LS - материал не распространяет пламя, минимизирует дым и газовое выделение
• Метод монтажа: термоусадка
• Наличие защиты: без брони, внешний корпус выполнен из полимера
• Рабочий температурный диапазон: от –50 C до +50 C
• Относительная влажность воздуха: до 98%
• Материал корпуса: полимер с внутренним клеевым слоем
• Соединители: болтовые, обеспечивают механическую прочность и хороший контакт

Совместимость и монтаж

Муфта устанавливается на два конца подготовленных кабелей одинакового сечения и типа. Для монтажа требуется тепловая установка - газовая горелка или мощный фен с регулируемой температурой. Клей внутри термоусаживающего кожуха обеспечивает плотное прилегание к поверхности кабеля после нагрева. Соединители затягиваются гаечными ключами согласно моменту, указанному в инструкции производителя. Установка допускается прямо в грунт - изделие защищено от воздействия влаги и химических факторов почвы.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено по техническим условиям ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждён сертификатами пожарной безопасности и соответствия госстандартам РФ
• Не содержит галогены - снижает риск образования ядовитых веществ при возгорании

Преимущества

• Герметичность достигается благодаря клеевому слою и равномерной усадке - исключает попадание воды и грязи
• Высокая механическая прочность за счёт болтовых соединителей вместо сварки или опрессовки
• Стойкость к перепадам температур - работает даже в холодном климате
• Экологическая безопасность - материалы не выделяют токсичных паров при нагреве или повреждении
• Долгий срок службы - рассчитана на десятки лет эксплуатации в агрессивных условиях

Ограничения применения

• Не для кабелей с бронированной оболочкой - требуют специальных муфт с усиленной конструкцией
• Запрещено использовать с бумажной маслонаполненной изоляцией - отличаются технологией и составом
• Не рекомендовано применение вне диапазона температур (-50…+50 C)
• Не предназначен для открытой прокладки без дополнительной защиты от УФ-лучей и механических ударов
• Требуется точное соблюдение технологии термоусадки - недостаточно прогрева или перегрева приведёт к отказу

Примеры использования

• Соединение кабелей питания на участках подземной прокладки в городских сетях
• Обход препятствий в кабельных тоннелях заводов и энергоузлов
• Ремонт поврежденных участков в системах освещения и управления на объектах ЖКХ
• Подключение распределительных щитов в помещениях с повышенными требованиями к пожарной безопасности - больницы, школы, метро

Практические советы

• Перед монтажом обязательно проверьте соответствие сечений кабелей - муфта рассчитана именно на 70–120 мм2; меньшие или большие значения не подходят
• Чистите жилы и изоляцию перед сборкой - наличие пыли, влаги или следов смазки снижает качество адгезии клея
• Используйте только профессиональный термофен с контролируемой температурой - бытовые устройства не дают нужного уровня нагрева
• Проверяйте целостность кожуха до начала работы - трещины или деформации делают муфту негодной
• После окончательной усадки проверьте затяжку болтов - они должны быть плотно закручены, но без перегрузки
• Храните муфту в сухом месте при комнатной температуре - длительное воздействие холода ниже –20 C может изменить эластичность материала
