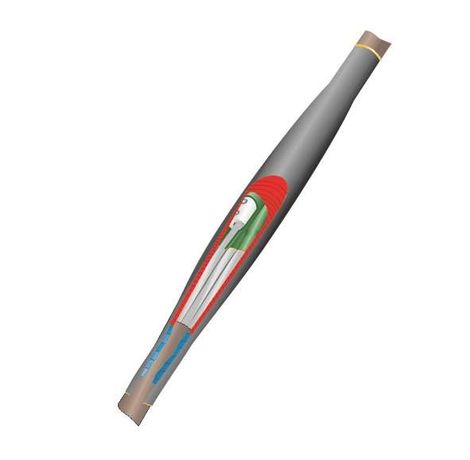

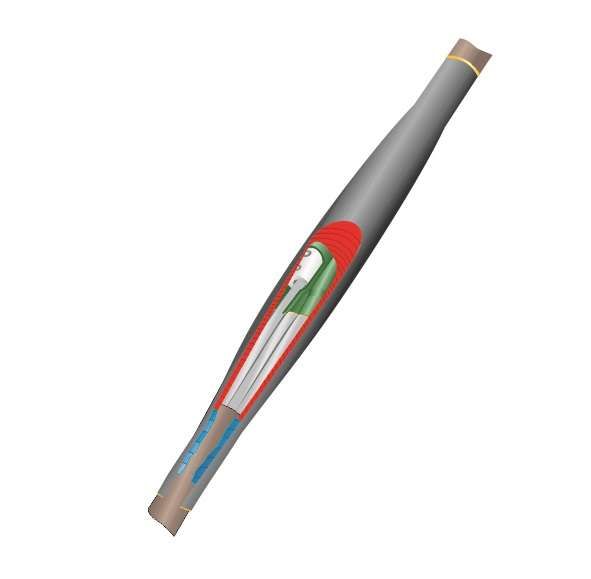

Муфта кабельная соединительная 1кВ ПСТ(тк) 4х(70-120мм) с болтовыми соединителями Нева-Транс Комплект 22010015 Нева Транс

Муфта кабельная соединительная 1кВ ПСТ(тк) 4х(70-120мм) с болтовыми соединителями, СС 80/кзпп-75 от Нева-Транс предназначена для надёжного соединения четырёхжильных кабелей с пластмассовой изоляцией без брони на напряжение до 1 кВ. Устройство обеспечивает герметичность и механическую прочность даже при прямой закладке в землю, что делает его удобным решением для подземных сетей и кабельных каналов.

Назначение и область применения

Муфта используется для соединения кабелей сечением 70, 95 и 120 мм2 с пластиковой изоляцией, без металлической брони. Подходит для установки в условиях повышенной влажности и перепадов температур. Применяется в распределительных сетях 0,6–1 кВ: подземные линии электроснабжения, кабельные тоннели, коллекторы, камеры, шахты. Может устанавливаться прямо в грунт без дополнительных корпусов или камер.

Технические характеристики

• Напряжение: до 1 кВ постоянного или переменного тока
• Число жил: 4
• Сечение кабеля: 70, 95, 120 мм2
• Тип соединения: болтовые контактные элементы
• Тип изоляции: термоусаживаемая, с клеевым слоем
• Рабочий диапазон температур: от –50 C до +50 C
• Относительная влажность воздуха: до 98%
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта совместима исключительно с кабелями без брони и с пластмассовой изоляцией. Для монтажа требуется нагревательное оборудование - газовая горелка или мощный фен с регулируемой температурой (не менее 200 C). Процедура выполняется на обоих концах кабеля одновременно: после подготовки проводников и зачистки изоляции, муфта надевается на место соединения и равномерно прогревается до усадки. Клеевой слой внутри кожуха обеспечивает плотное прилегание к поверхности кабеля. Соединители затягиваются моментом, указанным в инструкции производителя - переусиливать нельзя.

Безопасность и стандарты

Муфта прошла государственные испытания и имеет официальный сертификат соответствия Росстандарта. Конструкция соответствует требованиям безопасности ГОСТ 13781.0-86 и специальным техническим условиям ТУ Нева-Транс. Полимерный материал не содержит токсичных веществ, не выделяет опасных паров при нормальной эксплуатации. Экологически безопасна при демонтаже и утилизации.

Преимущества

• Высокая степень защиты IP67 - полностью герметична, не боится воды и пыли
• Не требует внешней защиты при прокладке в грунте
• Широкий рабочий температурный диапазон позволяет использовать в суровых климатических условиях
• Благодаря термоусадке обеспечивается единая изоляционная система без воздушных прослоек
• Болтовые соединители позволяют легко проверить качество контакта и заменить поврежденные части

Ограничения применения

• Не кабели с металлической броней или свинцовой оболочкой
• Запрещено использование при температуре ниже –50 C - материал становится хрупким
• Не рекомендовано применение в местах с постоянными механическими нагрузками (например, рядом с движущимися механизмами)
• Не допускается многократное перемещение установленной муфты - термоусадка является одноразовым процессом
• Требуется наличие оборудования для нагрева; невозможен монтаж без горелки или фена

Примеры использования

• Подключение кабеля питания к насосной станции в подвале с высокой влажностью
• Соединение участков кабельной трассы между двумя трансформаторными будками
• Ремонт повреждённого участка кабеля в городском кабельном коллекторе
• Обустройство ответвлений в системе освещения промышленного объекта

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля - 70, 95 или 120 мм2. Отклонения снижают надёжность соединения
• Защитите места соединения от попадания грязи и влаги во время подготовки - используйте полиэтиленовые покрытия
• Греете муфту равномерно, начиная с центра и двигаясь к краям. Перегрев вызывает деформацию материала
• Проверяйте плотность усадки: кожух должен плотно обхватывать кабель без пузырей и складок
• Храните муфту в сухом месте при температуре выше 0 C - длительное воздействие холодного воздуха влияет на адгезию клея
• Для обслуживания сети лучше иметь запасные болтовые соединители - они являются единственной ремонтопригодной частью
