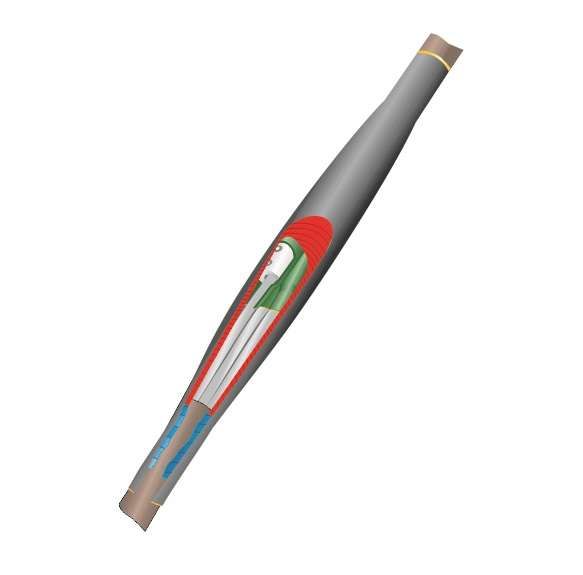

Муфта кабельная соединительная 1кВ ПСТ(тк) 3х(70-120мм) с болтовыми соединителями Нева-Транс Комплект 22010007 Нева Транс

Муфта кабельная соединительная 1кВ ПСТ(тк) 3х(70-120мм) с болтовыми соединителями от Нева-Транс предназначена для надёжного соединения четырёхжильных силовых кабелей с бумажной или пластмассовой изоляцией, с броней или без неё, на напряжение до 1 кВ. Устройство обеспечивает герметичность и механическую прочность соединения за счёт термоусадки и болтовых контактов, что делает его подходящим для прокладки в земле, тоннелях и кабельных коллекторах.

Назначение и область применения

Муфта кабельная соединительная 1кВ ПСТ(тк) 3х(70-120мм) с болтовыми соединителями используется для создания герметичных и долговечных соединений между участками силового кабеля. Подходит для кабелей сечением 70, 95 и 120 мм2, с изоляцией из бумаги или полиэтилена, с бронёй или без неё. Применяется в сетях низкого напряжения до 1 кВ включительно.

• Подземная прокладка - устанавливается прямо в грунт без дополнительной защиты;
• Кабельные каналы, тоннели, коллекторы - работает при любом уровне прокладки;
• Промышленные объекты - станции, насосные пункты, распределительные устройства;
• Линии электроснабжения - замена повреждённых участков или удлинение кабеля.

Технические характеристики

• Номинальное напряжение: 1000 В (1 кВ)
• Сечение жил: 70–120 мм2
• Количество жил: 4 (три фазные + одна нулевая)
• Тип соединения: болтовые контактные элементы + термоусадочные детали
• Способ монтажа: термоусадка с использованием газовой горелки или фена
• Материал корпуса: модифицированный полимер
• Защитный покров: наличие наружного толстостенного термоусаживаемого кожуха с клеевым слоем
• Диапазон рабочих температур: от –50 C до +50 C
• Влажность: допускается эксплуатация при относительной влажности до 98%
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта совместима с кабелями следующих типов: ВВГ, АВВГ, КГ, NYM и аналогичными с бумажной или пластмассовой изоляцией. Не применяется для кабелей с металлической оболочкой без брони или с алюминиевой бронёй - требуется проверка совместимости по марке кабеля.

Пошаговый монтаж

1. Подготовьте концы кабелей: удалите внешнюю оболочку, броню (при наличии), изоляцию жил до нужной длины согласно инструкции.
2. Закрепите болтовые соединители на жилах - затяните моментом, указанным в документации (не перетягивать!).
3. Наденьте внутренние термоусадочные трубки на каждую жилу, затем - наружный кожух на центральную часть соединения.
4. Равномерно прогрейте кожух и трубки газовой горелкой или феном до полной усадки - поверхность должна стать плотной, без пузырей.
5. Проверьте герметичность: после остывания муфта не должна пропускать воздух или влагу.

Не используйте открытый пламя - только контролируемый нагрев. Температура нагрева не должна превышать рекомендованную производителем.

Безопасность и стандарты

Муфта кабельная соединительная 1кВ ПСТ(тк) 3х(70-120мм) с болтовыми соединителями прошла независимые испытания и имеет сертификат соответствия Госстандарта России. Соответствует требованиям ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016. Полимерный материал не содержит токсичных веществ, не выделяет вредных испарений при нормальной эксплуатации.

Преимущества

• Высокая степень герметизации благодаря клеевому слою внутри термоусадочного кожуха - исключает попадание влаги и пыли;
• Устойчивость к перепадам температур - работает даже при –50 C;
• Простой и быстрый монтаж - не требует сварки или литейных технологий;
• Механическая прочность - болтовые соединители обеспечивают надёжный электрический контакт;
• Экологическая безопасность - материал не содержит хлора и тяжёлых металлов.

Ограничения применения

• Не предназначен для кабелей с медной бронёй или с алюминиевой оболочкой - возможна некорректная адгезия клея;
• Не использовать при температуре ниже –50 C во время монтажа - полимер становится хрупким;
• Не применять для кабелей с сечением менее 70 мм2 или более 120 мм2 - риск недостаточной усадки или перегрузки;
• Не устанавливать в условиях постоянного воздействия открытого пламени или высоких температур выше +50 C длительное время;
• Не рекомендуется для подводных участков без дополнительной защиты - хотя муфта герметична, она не рассчитана на постоянное погружение.

Примеры использования

• Соединение кабеля ВВГнг 3×95+1×70 в кабельном коллекторе тепловой станции;
• Ремонт повреждённого участка кабеля АВВГ 3×120 в городской сети освещения;
• Обустройство ответвления от главной трассы в промышленном цеху с повышенной влажностью;
• Монтаж в подвале многоэтажного дома - где доступ ограничен, а влага - проблема.

Практические советы

• Перед установкой обязательно проверьте соответствие сечения кабеля - 70, 95 или 120 мм2. Отклонение в сторону меньших значений снижает надёжность контакта.
• При работе в сыром месте - протрите кабель перед монтажом сухой тканью, чтобы избежать конденсата под муфтой.
• Используйте только рекомендованные горелки - маломощный фен может не обеспечить равномерную усадку.
• После монтажа оставьте муфту на 10–15 минут для полного остывания - это гарантирует максимальную адгезию клея.
• Храните муфту в сухом помещении при температуре от –10 C до +30 C - переохлаждение может повредить полимер.
• Артикул 22010007 от Нева-Транс - единственный вариант в этой серии с болтовыми соединителями; другие модели используют прессование.
